Zaštita od prenapona za fotonaponske instalacije

Sljedeće smjernice moraju se uzeti u obzir za standardiziranu prenaponsku zaštitu fotonaponskih instalacija:

• Kako bi se spriječilo oštećenje zbog prenapona, za krovne FN instalacije preporučuje se sustav zaštite od udara munja u skladu s VDE 0185-305-3 (IEC/ EN 62305-3).
• Analiza rizika prema VDE 0185-305-2 pomaže odrediti potrebu za sustavom zaštite od udara munja i potrebni razred zaštite od udara munja. Ovo se odnosi samo na slučajeve u kojima druge smjernice, kao što su državni građevinski propisi, ne zahtijevaju druge sustave zaštite od udara munja.
  Za složene FN instalacije koje se montiraju na otvorenom, kao što su FN elektrane ili solarni parkovi sa zahtjevom za povećanom dostupnošću, nužnost ili potrebu za dodatnim mjerama općenito treba provjeriti pomoću VDE 0185-305-2.

• Samo zaštićena instalacija može izdržati naprezanja kojima je izložena i dugoročno sigurno proizvoditi energiju. U novoj verziji smjernice VdS 2010. (veljača 2021.), osiguravatelji imovine i dalje preporučuju unutarnju zaštitu od prenapona za vanjske FN instalacije.
• Standardi serije VDE 0100 vrijede za montažu FN instalacije napajanja, posebno DIN VDE 0100-712.

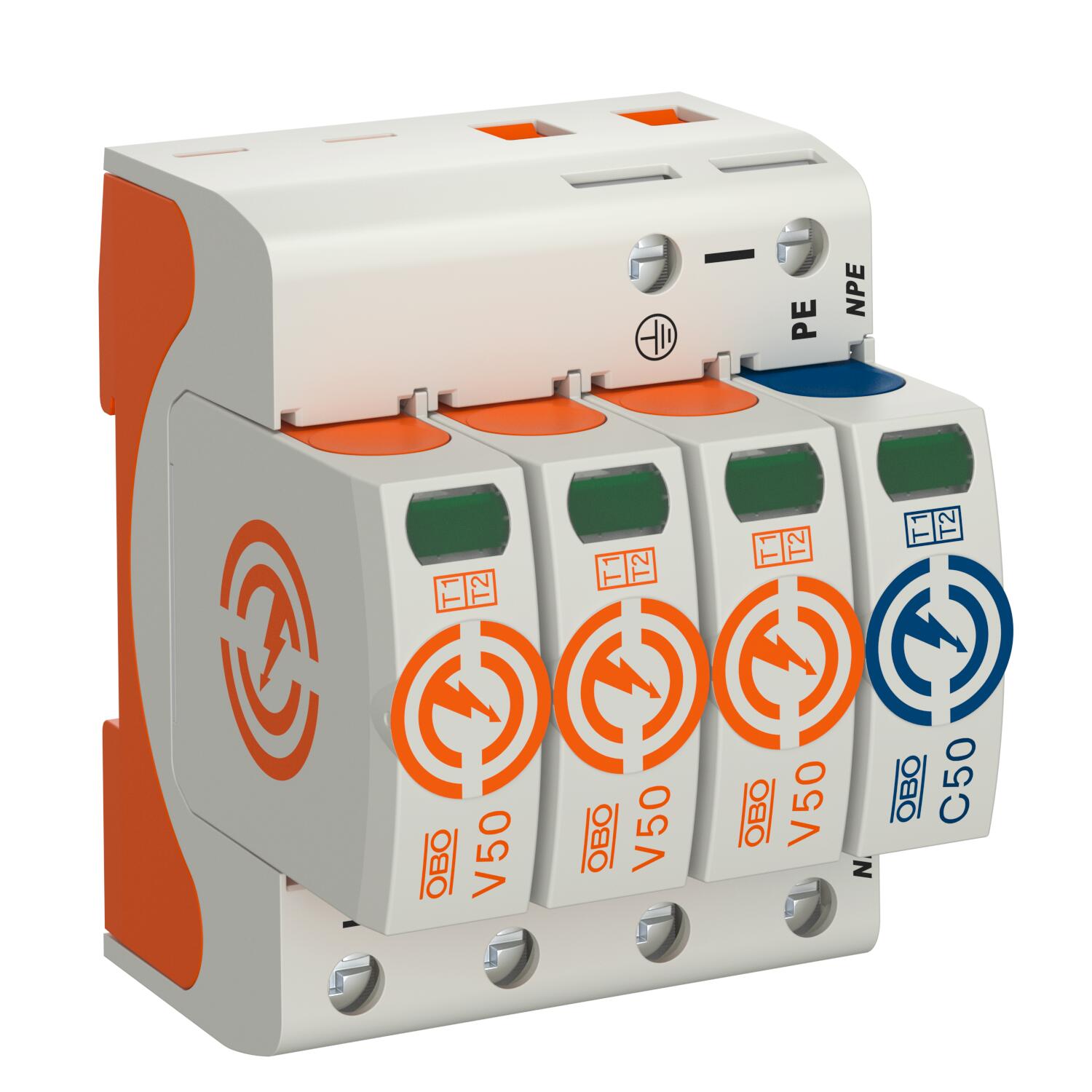

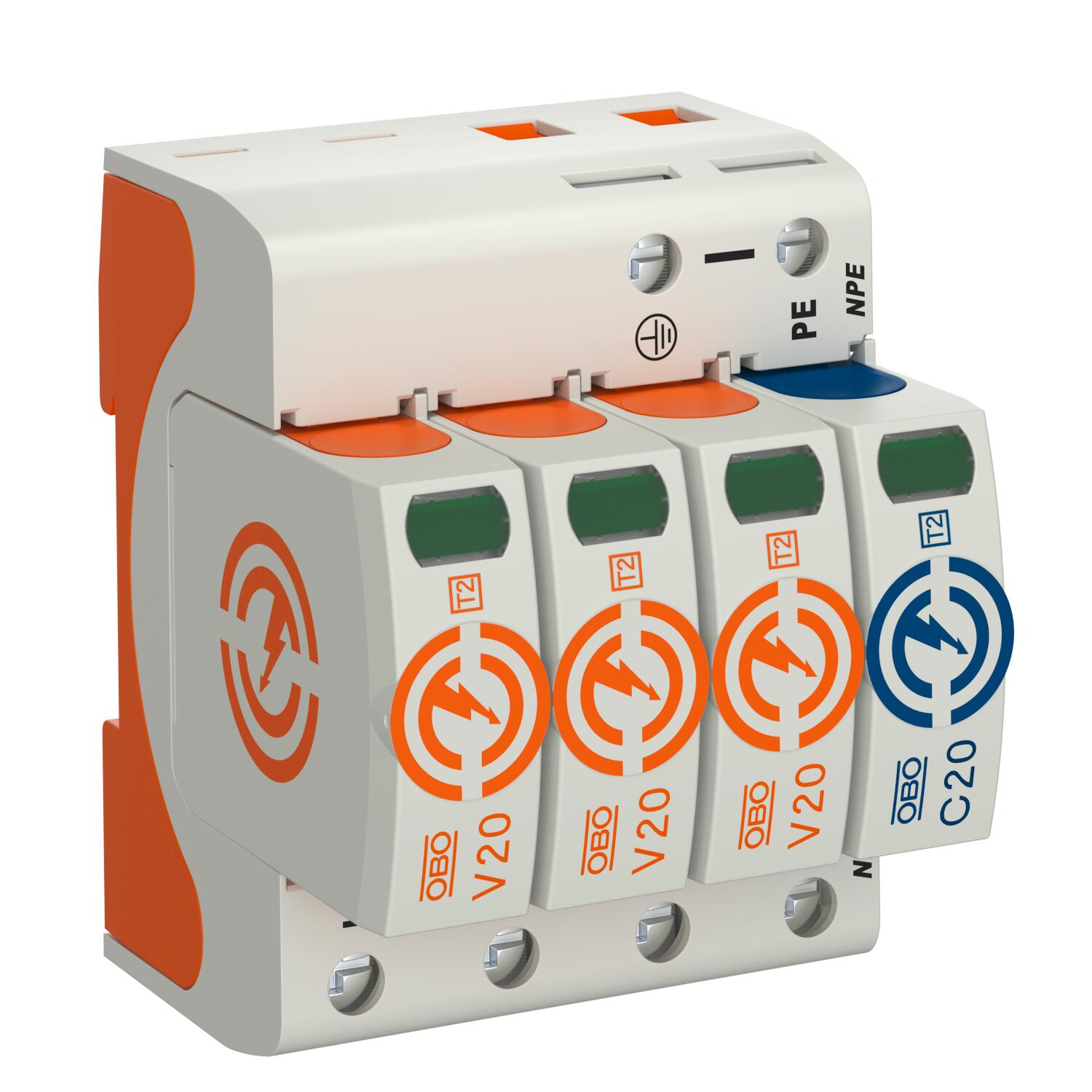

• Ako je FN instalacija novo montirana i spojena na električnu instalaciju, treba koristiti zaštitu od prenapona (tip 2 / razred II) na strani izmjenične struje prema DIN VDE 0100-443 i DIN VDE 0100-712 (IEC 60364-4-44 i 60364-7-712).
• Zbog dodatne reference u DIN VDE 0100-712 na VDE 0185-305-3, Dodatak 5, postoji potreba za sustavom zaštite od prenapona na strani izmjenične struje kao i na strani istosmjerne struje kako bi se osigurala sigurnost pretvarača u instalacijama s vanjskim sustavom zaštite od udara munja.

Prilikom odabira posebno treba uzeti u obzir sljedeće točke:

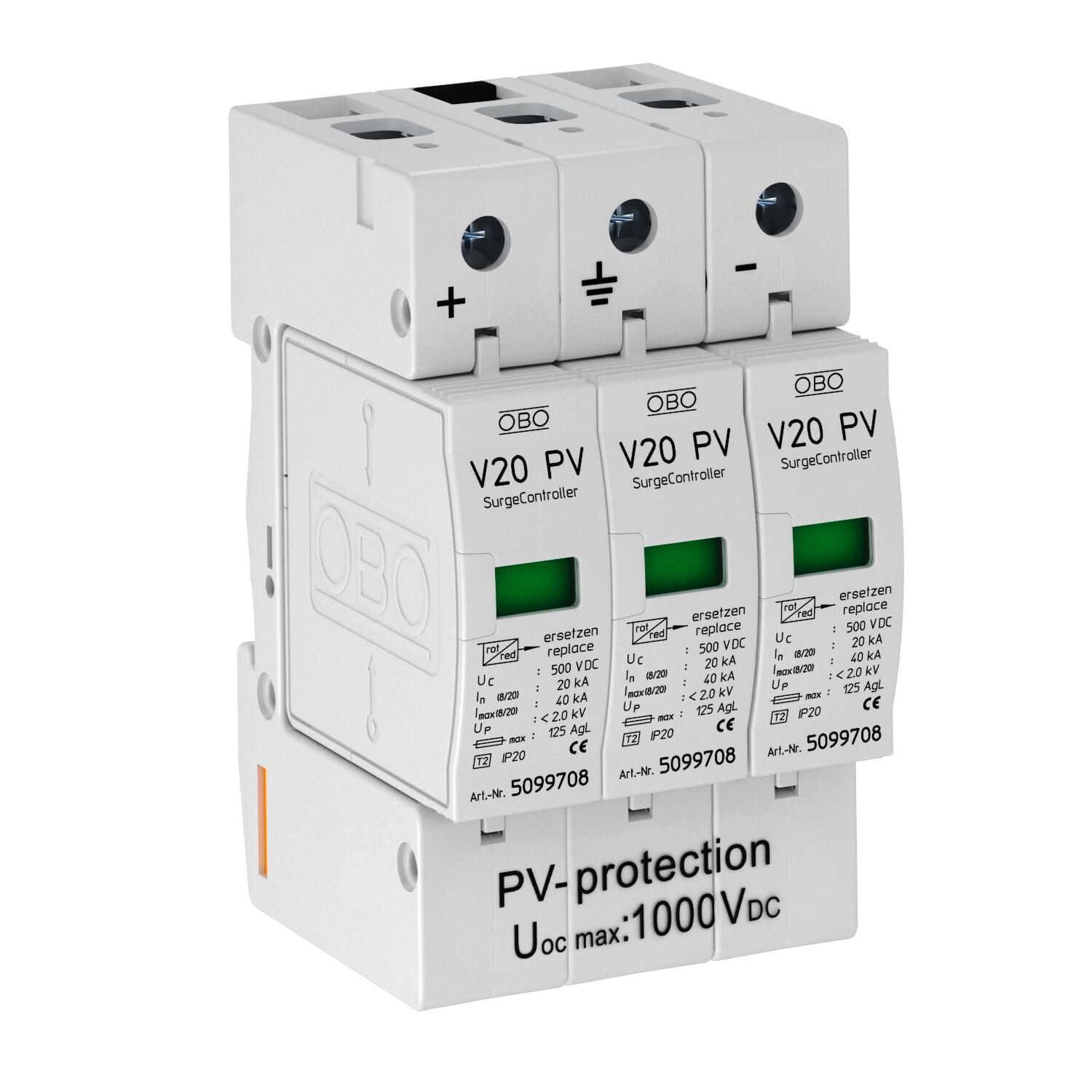

• Najviši napon praznog hoda fotonaponske elektrane ni u kojem slučaju ne smije prekoračiti maksimalni trajni napon uređaja za zaštitu od prenapona na istosmjernoj strani fotonaponske elektrane.
• Broj potrebnih zaštitnih uređaja proizlazi iz broja MPP trackera u određenoj FN instalaciji.

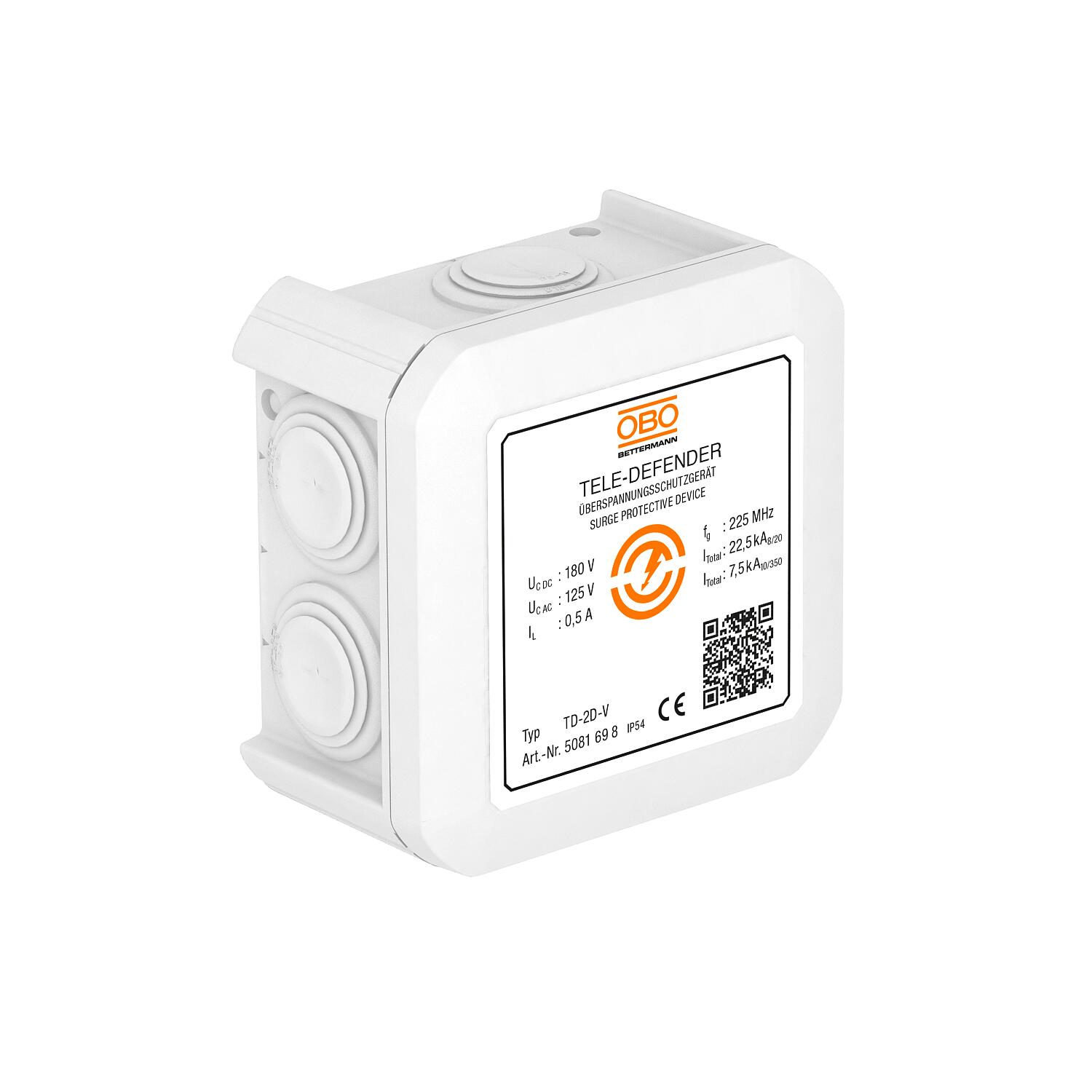

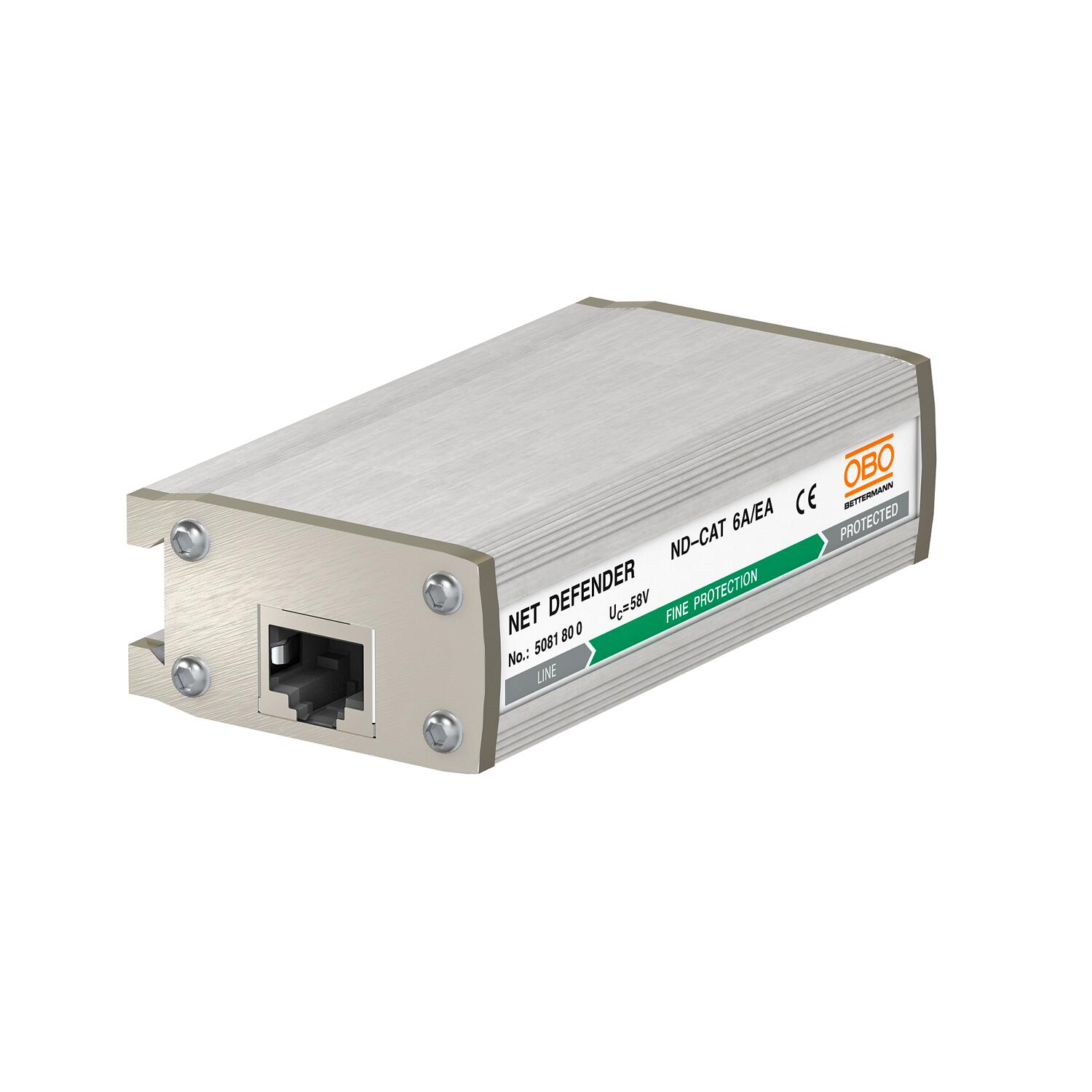

• Ako je pretvarač spojen na informacijske ili komunikacijske sustave, te vodiče također treba integrirati u izjednačavanje potencijala pomoću odgovarajućih uređaja za zaštitu od prenapona.

U FN instalacijama na zgradama pretvarač se postavlja izravno na krov, u potkrovlje, ali često i u podrum, ovisno o lokalnim uvjetima. Prilikom postavljanja u podrumu, ima smisla koristiti zaštitu od prenapona ne samo ispred pretvarača, već i na mjestu gdje vodiči ulaze u zgradu kako bi se izbjeglo vanjsko induktivno spajanje.

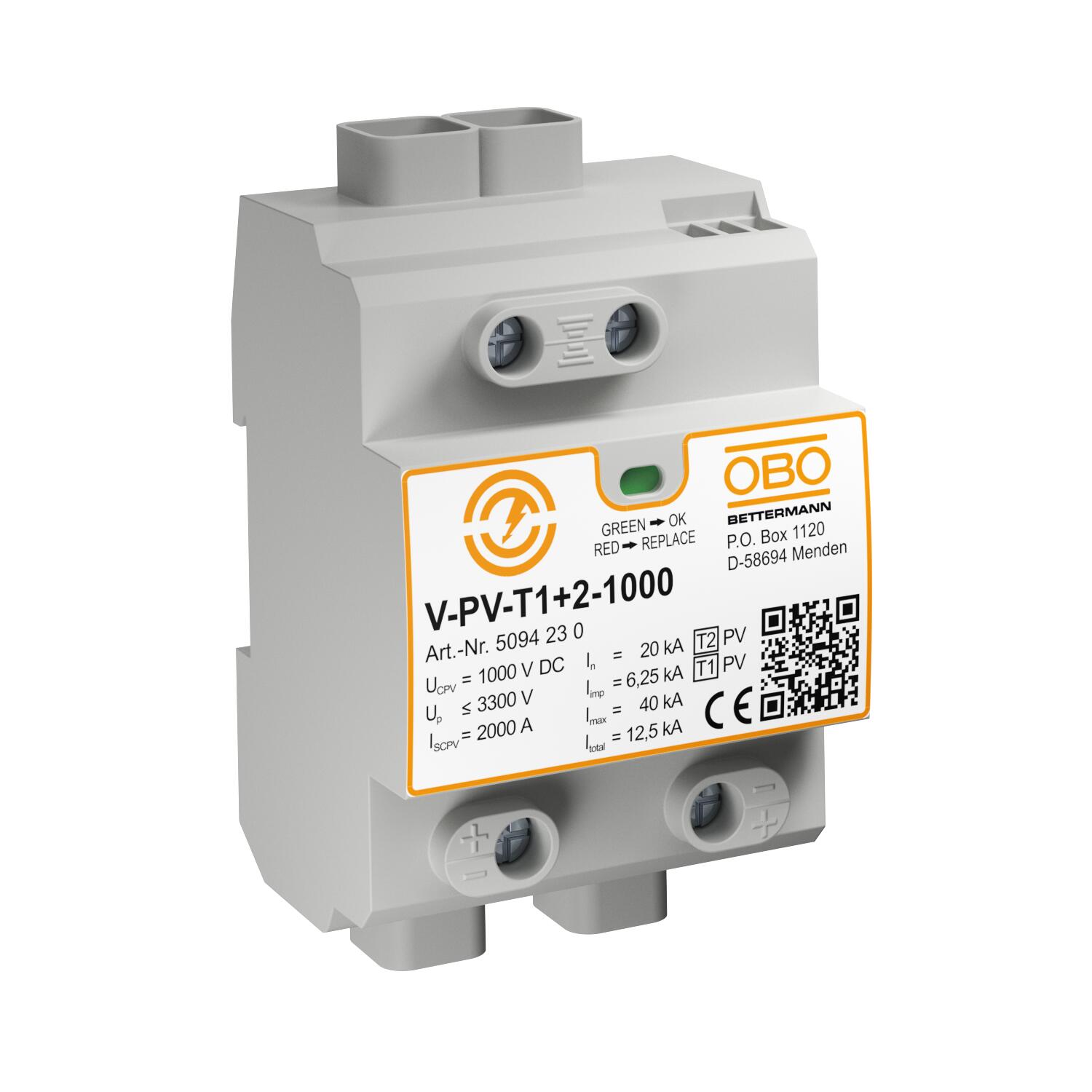

Zaštita od prenapona za FN instalacije uvijek ima dvije strane: Prenaponi se mogu spojiti u instalaciju i na strani istosmjerne struje i na strani izmjenične struje iz raznih razloga i tako oštetiti, na primjer, pretvarače. OBO zaštita od prenapona pouzdano štiti sve strane. Za zaštitu DC ulaza pretvarača, OBO nudi portfelj kombiniranih kutija sa zaštitom od udara munja i prenapona.
