PV-kompletni blok, 1000 V DC
Type V-PV-T1+2-1000
|Item no. 5094230
|EAN 4012196603718
Item no. / Type
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik tip 1+2, za zaštitu od struje munje i prenapona za PV sustave.
• Za izjednačenje potencijala za zaštitu od udara munje sukladno IEC 62305 (VDE 0185-305)
• Zaštita od prenapona prema normi IEC 60364-7-712 (VDE 0100-712)
• kapacitet odvodnje do 12,5 kA (10/350) i 40 kA (8/20)
• Y-sklop za zaštitu od pogrešnog spajanja s prikazom statusa
• varijanta FS ima izmjenični kontakt bez potencijala za daljinsku signalizaciju
Primjena: uređaji za zaštitu od struje munje i prenapona za PV sustave.
• Za izjednačenje potencijala za zaštitu od udara munje sukladno IEC 62305 (VDE 0185-305)
• Zaštita od prenapona prema normi IEC 60364-7-712 (VDE 0100-712)
• kapacitet odvodnje do 12,5 kA (10/350) i 40 kA (8/20)
• Y-sklop za zaštitu od pogrešnog spajanja s prikazom statusa
• varijanta FS ima izmjenični kontakt bez potencijala za daljinsku signalizaciju
Primjena: uređaji za zaštitu od struje munje i prenapona za PV sustave.
Technical data

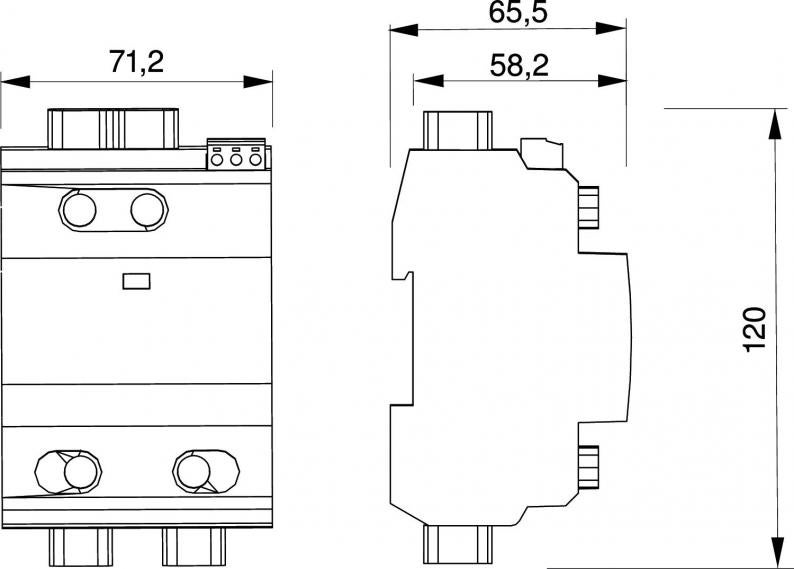

Dimenzije
| Duljina | 65,5 mm |
|---|---|
| Širina | 71,2 mm |
| Visina | 120 mm |
Tehnički podaci
| Oblik mreže | DC |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Struja munje (10/350) [ukupno] | 12,5 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Maks. FN napon | 1000 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 6,25 kA |
| Najviši trajni napon DC | 1000 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | sve |
| Način montaže | Montažni profil 35 mm |
| Izvedba | Y-priključak |
| Sustav uzemljenja DC | da |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | ne |
| Sustav uzemljenja TN-C | ne |
| Sustav uzemljenja TN-C-S | ne |
| Sustav uzemljenja TN-S | ne |
| Sustav uzemljenja TT | ne |
| Sustav uzemljenja ostalo | ne |
| Sukladno ROHS-u | da |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 50 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 40 kA |
| Vrijeme odziva | <25 ns |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 1000V DC |
| Boja | siva |
| Serija proizvoda | PV-ÜSS |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 2,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 40 kA |
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 0,1389 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1389 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
