Sustavi uzemljenja za fotonaponske sustave
Naši proizvodi za savršeno uzemljenje za fotonaponske sustave
- Plosnati i okrugli vodiči
- Spojnice

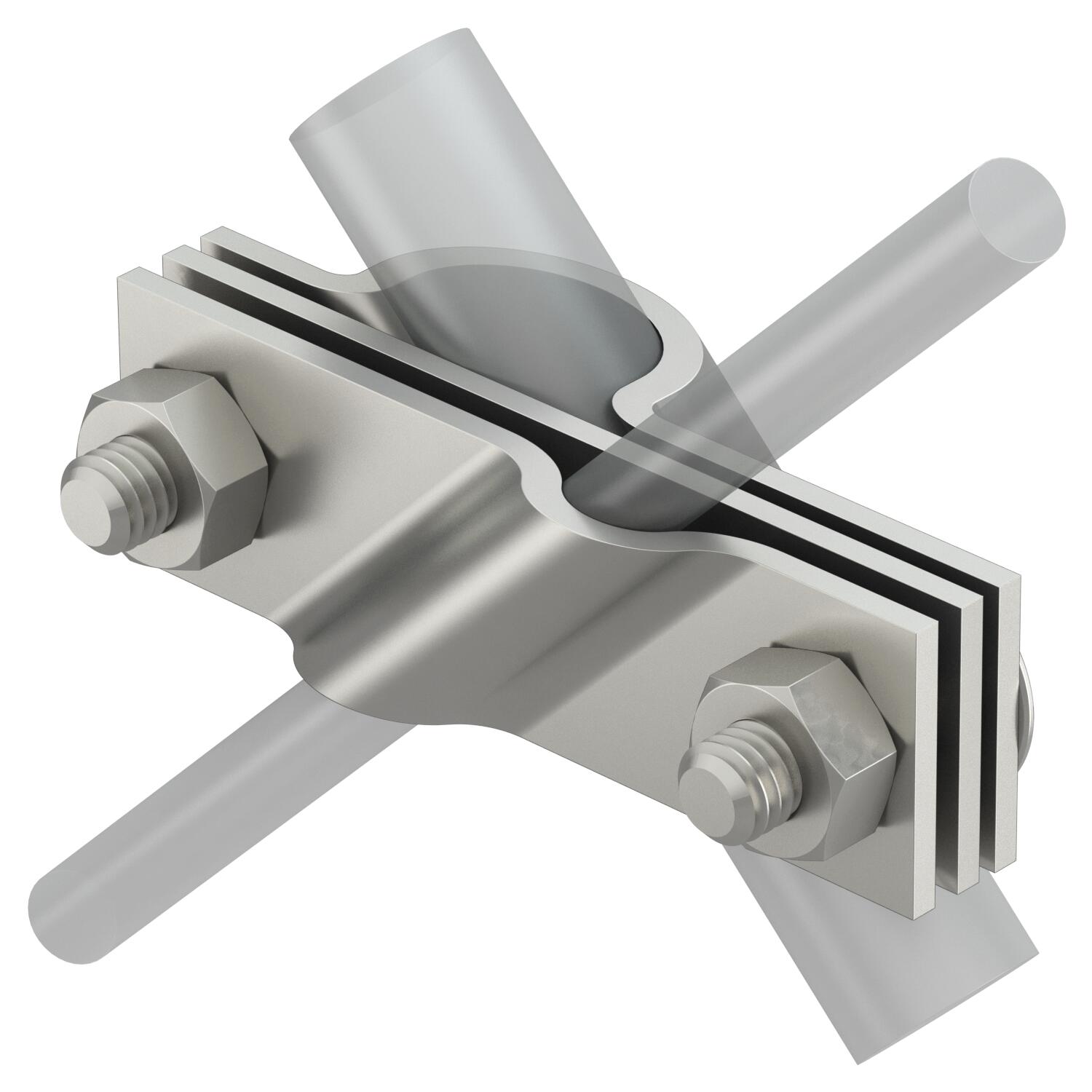

- Stezaljke
- Sonde za uzemljenje
- Temeljni, duboki i prstenasti uzemljivač
- Zaštita od korozije
Uzemljenje za fotonaponske sustave
U slučaju krovnih fotonaponskih sustava bez sustava zaštite od munje, za novogradnju se u Njemačkoj mora ugraditi temeljni uzemljivač u skladu s DIN 18014. Kod krovnih fotonaponskih sustava sa sustavom zaštite od munje, također se moraju uzeti u obzir zahtjevi norme VDE 0185-305-3 (IEC/EN 62305-3) (otpor uzemljenja < 10 Ohma). Kod fotonaponskih elektrana, prilikom uzemljenja moraju se uzeti u obzir i zahtjevi norme VDE 0185-305-3 (IEC/EN 62305-3).
Sustavi uzemljenja tipa A
Sustavi uzemljenja tipa A uključuju primjerice vijčane i nabijene temelje ako ispunjavaju zahtjeve norme VDE 0185-561-2 (IEC/EN 62561-2). Pritom se, ovisno o odabranom materijalu, ne mora poštovati samo minimalni poprečni presjek, već se moraju uzeti u obzir i mehanička i električna svojstva.
Sustavi uzemljenja tipa B
Primjeri su sustava uzemljenja tipa B pločasti i trakasti temelji. Prema normi VDE 0185-305-3 dodatak 5, takvi temelji imaju smanjen učinak uzemljenja i moraju se proširiti daljnjim mjerama uzemljenja kao što su mrežasti uzemljivači (20 m x 20 m) ili dubinski uzemljivači.

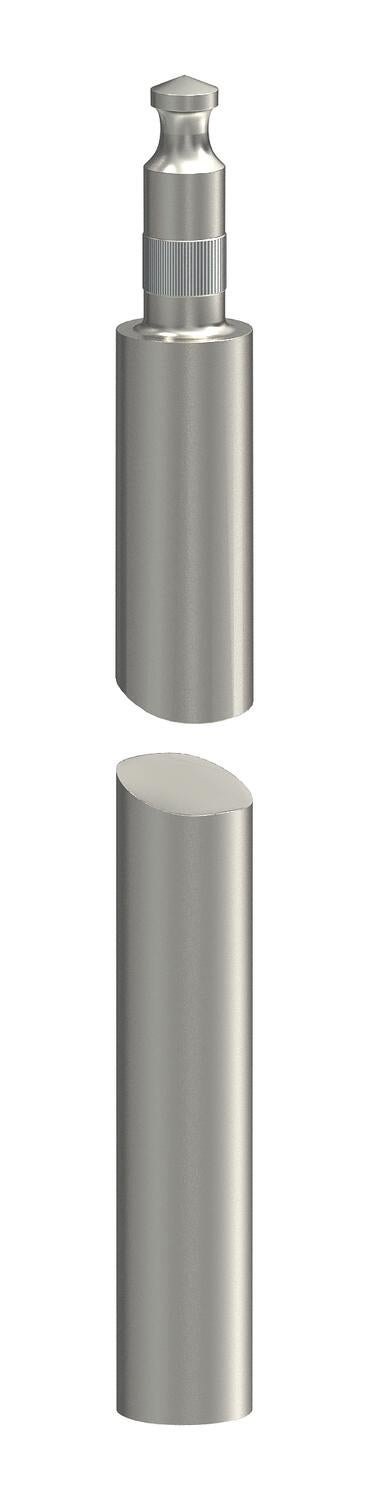

Za oba slučaja OBO u svom portfelju ima odgovarajuće dubinske uzemljivače Ø 20 mm ili Ø 25 mm, žice Ø 10 mm i trake različitih dimenzija, na primjer 30 x 3,5 mm ili 40 x 4 mm.
|
|
|---|
|
|
|---|
| 1 | Tip OMEX |
|---|---|
| 2 | Tip BP |
| 3 | Tip Standard |
| 4 | Tip LightEarth |
Kod temelja s čelikom za armiranje, pocinčana ili pobakrena elektroda za uzemljenje nije dopuštena u tlu. U tlu se mora rabiti visokolegirani nehrđajući čelik s najmanje 2 % sadržaja molibdena, kao što su materijali br. 1.4401, br. 1.4404 ili br. 1.4571. Ovo je u velikoj mjeri neutralno prema drugim, plemenitijim ili manje plemenitim materijalima i stoga osigurava visoku dostupnost sustava.
Funkcionalno uzemljenje metalnih potkonstrukcija
Kako bi se osiguralo funkcionalno uzemljenje metalnih potkonstrukcija ili podokvira modula, norma VDE 0185-305-3, dodatak 5 razlikuje sljedeće situacije:
| Situacija | Minimalni presjek, bakreno funkcionalno uzemljenje |
|---|---|
| Fotonaponski sustav bez sustava zaštite od udara munje ili fotonaponski sustav sa sustavom zaštite od munje i održava se udaljenost razdvajanja | 6 mm2 |
| Fotonaponski sustav sa sustavom zaštite od udara munje i ne održava se udaljenost razdvajanja | 16 mm2 |
Istaknute značajke proizvoda za sustave uzemljenja
Sveobuhvatan asortiman za sustave uzemljenja
OBO Betterman nudi opsežan asortiman proizvoda za sustave uzemljenja kod fotonaponskih sustava
Uvjerite se sami.
