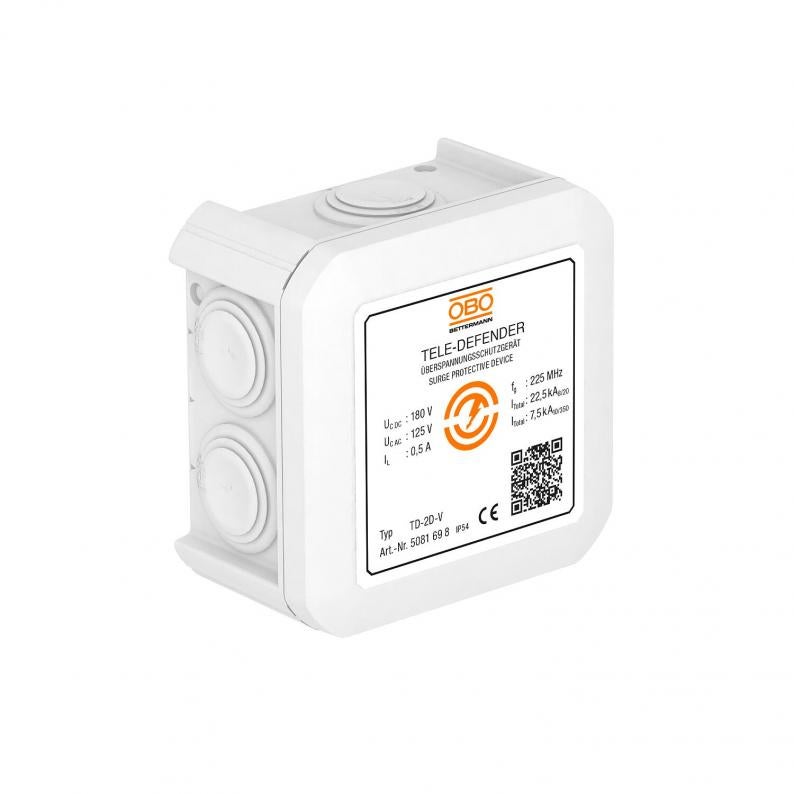

Kombinirana zaštita TD-2D-V za VDSL sustave

Type TD-2D-V

Item no. 5081698

EAN 4012196427444

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5081698 / TD-2D-V

Broj polova

Utični sustav

Stezaljka

Najviši trajni napon AC

125 V

Najviši trajni napon DC

180 V

Smallest selling unit: 1 Komada

Komada

Description

Uređaj za zaštitu vodiča za prijenos podataka za telekomunikacijske uređaje

• Niska razina zaštite kod velikih strujnih opterećenja
• Stezaljke „Push In” za jednostavnu instalaciju
• Optimirano za siguran prijenos do 225 MHz
• Površinsko-žbukna montaža

Primjena: Idealno za sve DSL sustave, IP priključke, ISDN ili analognu telekomunikaciju

Technical data

Tehnički podaci

Broj polova	2
Dojavni kontakt	ne
Signalizacija na uređaju	bez
Utični sustav	Stezaljka
Razina zaštite linija - linija	<350 V
Razina zaštite linija - zemlja	<600 V
Stupanj zaštite	IP54
Ispitna norma	IEC 61643-21
Serijski otpor po žili	2,2 Ω ± 5 %
Kapacitet (žila-žila)	<10 pF
Kapacitet (žila-zemlja)	<20 pF
Izvedba testirana na eksplozije	ne
Otpor instalacije	>10 MΩ
Priključak oplete	da
Zaštita	izravno
Jakost udarne struje žila-žila	C2: 15 kV / 7,5 kA (8/20µs)
Jakost udarne struje žila-zemlja	C2: 15 kV / 7,5 kA (8/20µs)
Ukupna nazivna odvodna struja (10/350)	D1: 7,5 kA
Ukupna nazivna odvodna struja (8/20)	22,5 kA
Nazivna strujna opterećenja DC	0,5 A
Nazivna strujna opterećenja AC	0,35 A
Kontrola odvodnika	ne
Najviši trajni napon AC	125 V
Najviši trajni napon DC	180 V
Granična frekvencija	225 MHz
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Kategorie	Tip 1+2+3 / D1+C2+C1
Sukladno ROHS-u	da
LPZ	0→3
Impulsna struja	2,5 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Maks. presjek krutog priključka	1,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Maks. presjek višežičnog priključka	1 mm²
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	180V
Materijal	Plastika
Boja	bijela

Mogućnosti priključka

Min. presjek krutog priključka	0,08 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Maks. presjek fleksibilnog priključka.	1 mm²

Environmental Data

Pakiranje u potpunosti od recikliranog kartona	da
Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,3886 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3886 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
