Kabelska polica SKSU 110 FS
Type SKSU 110 FS
Item no. 6063403
EAN 4012196395231
Item no. / Type
6063403 / SKSU 110 FS
Duljina
3000 mm
Širina
100 mm
Očuvanje funkcije
ne
Debljina lima
1,5 mm
Površina
pocinčano
Materijal
Čelik
Smallest selling unit: 3 m
3m
m
Description

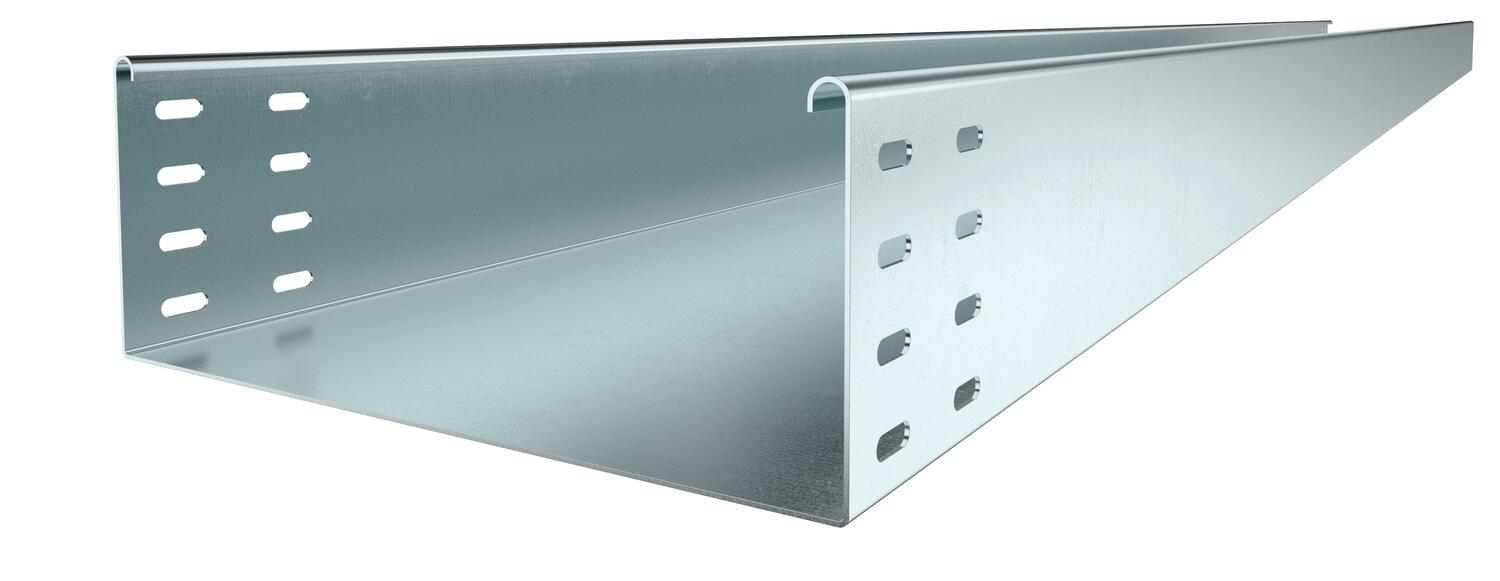

SKS 110 = kabelske police za velika opterećenja, neperforirane, visine 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Kabelska polica ima rupe za spajanje s oba kraja.
Uzdužne spojnice se moraju posebno naručiti.
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | ne |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 108 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | ne |
| NATO šablona za bušenje | ne |
| Korisni presjek | 10800 mm² |
| S poklopcem | ne |
| Dimenzije | 110 x 100 |
| Sukladno ROHS-u | da |
| Dimenzija | 110x100x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija SKS |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,4 kN/m |
| Razmak podupiranja 2,5m | 1,76 kN/m |
| Razmak podupiranja 3,0m | 1,2 kN/m |
| Razmak podupiranja 3,5m | 0,84 kN/m |
| Razmak podupiranja 4,0m | 0,8 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 9,1124 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 9,1124 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 100 FS
7070205
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 6067131
Uzdužna i kutna spojnica 110 FSType
RLVL 110 FS
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7070205
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 100 FS
Smallest selling unit: 20 Komada
20Komada
Komada
