Dogradni razdjelni element 110 FS
Type RAA 110 FS
|Item no. 6042151
|EAN 4012197337551
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description

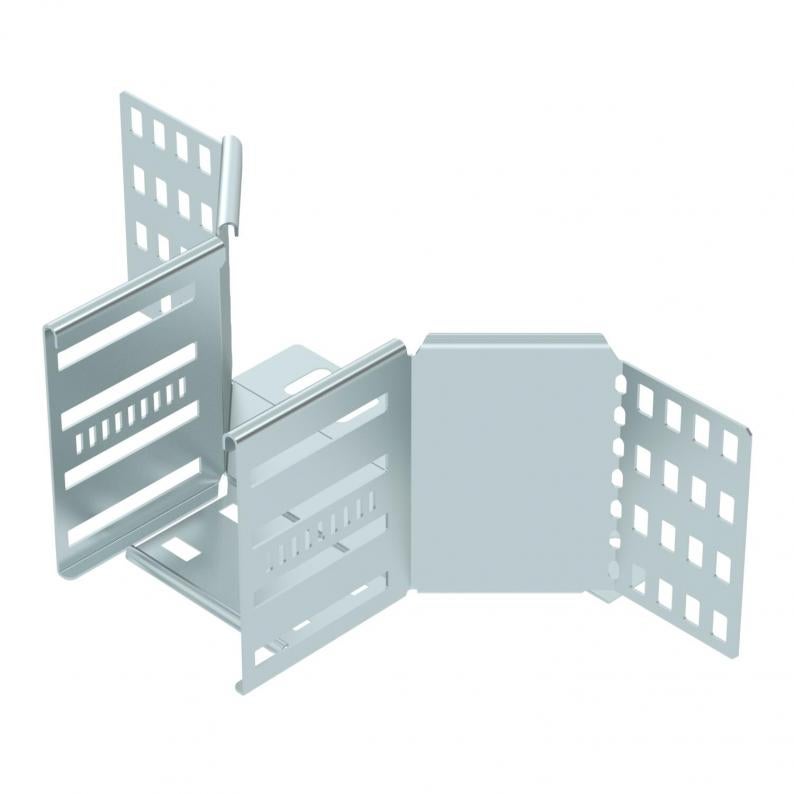

Dogradni razdjelni element za izradu vodoravnog grananja ili križanja, tipski dio za kabelske police visine stranica 110 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data

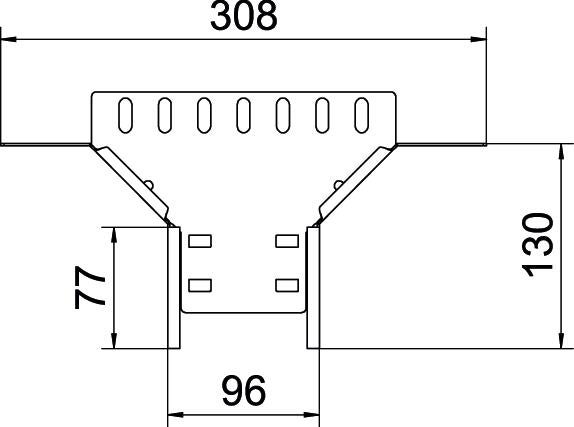

Dimenzije
| Širina | 100 mm |
|---|---|
| Visina | 110 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 0,8 mm |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 0,8 mm |
| Izlazna širina | 100 mm |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 110x100 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 18 St. |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,8234 kg CO2e / 1 Komad |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
RAAD 100 FS
6042401
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 6042401
Poklopac za dogradni razdjelni element FSType
RAAD 100 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
Boja
Item no.
RAA 110 FS
100
cink
6042151
RAA 120 FS
200
cink
6042155
RAA 130 FS
300
cink
6042157
RAA 140 FS
400
cink
6042159
RAA 150 FS
500
cink
6042161
RAA 160 FS
600
cink
6042163
Širina
RAA 110 FS
Item no.
6042151
Širina
100
Boja
cink
RAA 120 FS
Item no.
6042155
Širina
200
Boja
cink
RAA 130 FS
Item no.
6042157
Širina
300
Boja
cink
RAA 140 FS
Item no.
6042159
Širina
400
Boja
cink
RAA 150 FS
Item no.
6042161
Širina
500
Boja
cink
RAA 160 FS
Item no.
6042163
Širina
600
Boja
cink
