Luk od 45° 110 FS
Type RB 45 110 FS
|Item no. 6036300
|EAN 4012197345556
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Luk od 45° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 110 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data

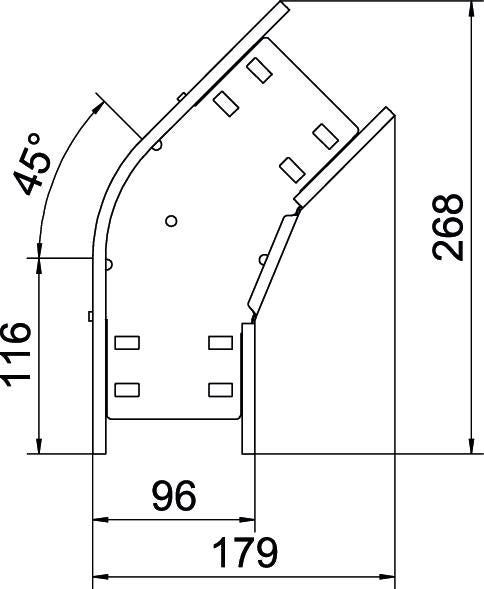

Dimenzije
| Širina | 100 mm |
|---|---|
| Visina | 110 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 0,8 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 0,8 mm |
| Savijanje (kut) | 45° |
| Promjena smjera | horizontalno |
| S poklopcem | ne |
| Oblik | Kruti kut |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 110x100 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 18 St. |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,3744 kg CO2e / 1 Komad |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Item no. 6036400
Poklopac za luk od 45° FSType
RBD 45 100 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
Površina
Materijal
Boja
Item no.
RB 45 110 FS
100
pocinčano
Čelik
cink
6036300
RB 45 120 FS
200
pocinčano
Čelik
cink
6036302
RB 45 130 FS
300
pocinčano
Čelik
cink
6036304
RB 45 140 FS
400
pocinčano
Čelik
cink
6036306
RB 45 150 FS
500
pocinčano
Čelik
cink
6036308
RB 45 160 FS
600
pocinčano
Čelik
cink
6036310
