Kabelska polica SKS 85 FS
Type SKS 810 FS
|Item no. 6058108
|EAN 4012196061099
Item no. / Type
Duljina
Širina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description

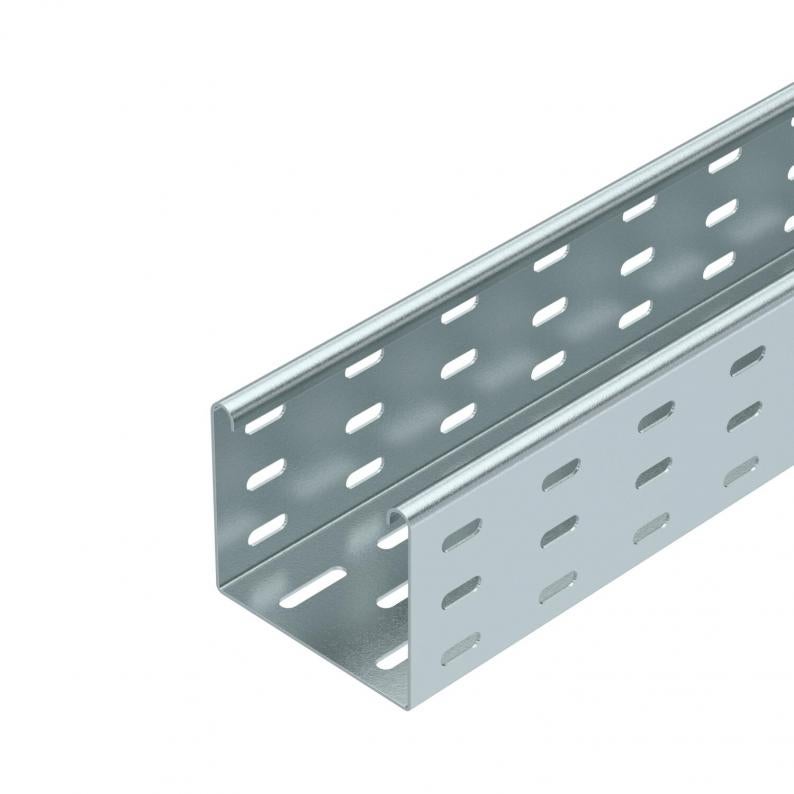

SKS 85 = kabelske police za velika opterećenja visine 85 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 85 mm |
| Mjera B | 100 mm |
| Mjera W | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 83 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 8300 mm² |
| S poklopcem | ne |
| Dimenzije | 85 x 100 |
| Sukladno ROHS-u | da |
| Dimenzija | 85x100x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija SKS |
Opterećenja
| Razmak podupiranja 1,5m | 2,8 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,25 kN/m |
| Razmak podupiranja 2,5m | 1,5 kN/m |
| Razmak podupiranja 3,0m | 0,75 kN/m |

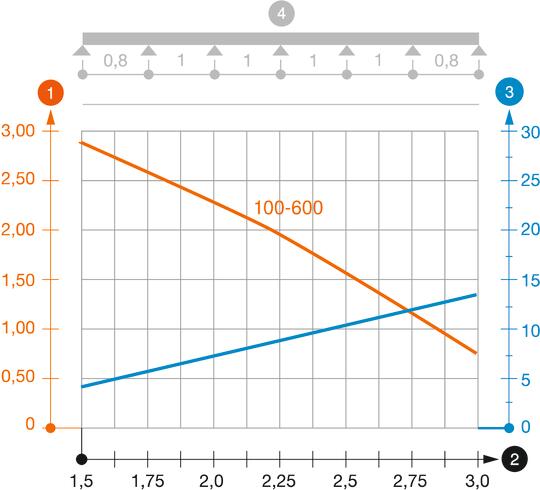

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 8,2754 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,2754 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 100 FS
7070205
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 6067123
Uzdužna i kutna spojnica 85 FSType
RLVL 85 FS
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7070205
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 100 FS
Smallest selling unit: 20 Komada
20Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Item no.
SKS 810 FS
3000
100
ne
1,5
pocinčano
Čelik
6058108
SKS 820 FS
3000
200
ne
1,5
pocinčano
Čelik
6058205
SKS 830 FS
3000
300
ne
1,5
pocinčano
Čelik
6058302
SKS 840 FS
3000
400
ne
1,5
pocinčano
Čelik
6058396
