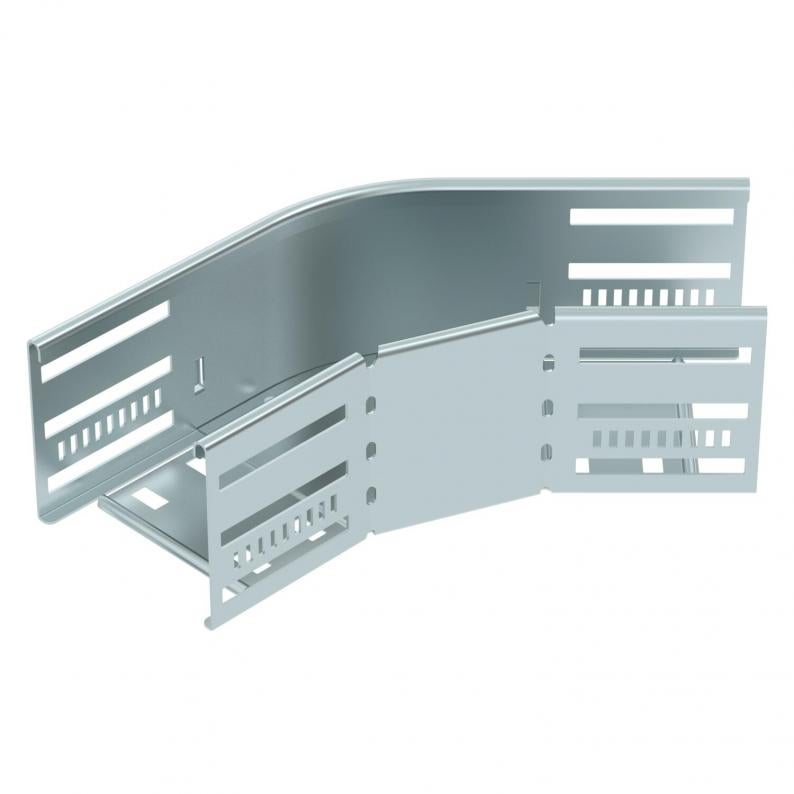

Luk od 45° 85 FS
Type RB 45 810 FS
|Item no. 6036200
|EAN 4012197345372
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Luk od 45° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 85 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data
Dimenzije
| Širina | 100 mm |
|---|---|
| Visina | 85 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 0,8 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 0,8 mm |
| Savijanje (kut) | 45° |
| Promjena smjera | horizontalno |
| S poklopcem | ne |
| Oblik | Kruti kut |
| Sukladno ROHS-u | da |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 85x100 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 14 St. |
| Serija proizvoda | Serija MKSM, Serija MKS, Serija SKSM, Serija SKS |
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 2,0769 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,0769 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Item no. 6036400
Poklopac za luk od 45° FSType
RBD 45 100 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
Površina
Materijal
Boja
Item no.
RB 45 810 FS
100
pocinčano
Čelik
cink
6036200
RB 45 820 FS
200
pocinčano
Čelik
cink
6036202
RB 45 830 FS
300
pocinčano
Čelik
cink
6036204
RB 45 840 FS
400
pocinčano
Čelik
cink
6036206
RB 45 850 FS
500
pocinčano
Čelik
cink
6036208
RB 45 860 FS
600
pocinčano
Čelik
cink
6036210
