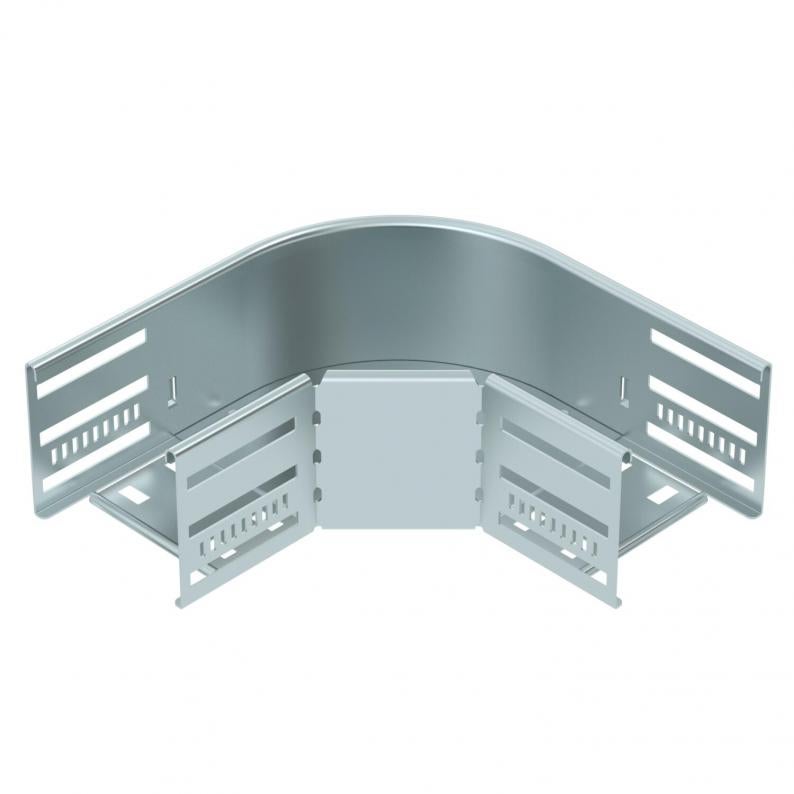

Luk od 90° 85 FS
Type RB 90 810 FS
|Item no. 6036700
|EAN 4012197343385
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Luk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 85 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data
Dimenzije
| Širina | 100 mm |
|---|---|
| Visina | 85 mm |
| Mjera B | 100 mm |
| Mjera R | 50 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 0,8 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 0,8 mm |
| Savijanje (kut) | 90° |
| Promjena smjera | horizontalno |
| S poklopcem | ne |
| Oblik | Kruti kut |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 85x100 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 14 St. |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,4259 kg CO2e / 1 Komad |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Item no. 6036900
Poklopac za luk od 90° FSType
RBD 90 100 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
Površina
Materijal
Boja
Item no.
RB 90 810 FS
100
pocinčano
Čelik
cink
6036700
RB 90 820 FS
200
pocinčano
Čelik
cink
6036702
RB 90 830 FS
300
pocinčano
Čelik
cink
6036704
RB 90 840 FS
400
pocinčano
Čelik
cink
6036706
RB 90 850 FS
500
pocinčano
Čelik
cink
6036709
RB 90 860 FS
600
pocinčano
Čelik
cink
6036710
