Dogradna jedinica GES9, visina 40-140 mm
Type OKA-G A 40140 9
Item no. 7424324
EAN 4012195243991
Item no. / Type
7424324 / OKA-G A 40140 9
Duljina
460 mm
Širina
400 mm
Ugradni otvor za ugradnu jedinicu
kvadratno
Min. visina kanala
40 mm
Maks. visina kanala
140 mm
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Dogradna jedinica s montažnim poklopcem za ugradnju ugradne jedinice veličine 9, sastoji se od aluminijskih profila sa stranicama od čelične mrežice, profila za podnu oblogu, poklopca sa zatvorenim montažnim otvorom i završetkom kanala. U pakiranje je uključeno 3 nožice za niveliranje, 3 pločice za armiranje, 1 potporanj poklopca (bez nivelirajuće nožice - treba posebno naručiti) i 1 set za montažu kuta.
Veličina montažnog otvora prikladna za ugradnju kvadratne ugradne jedinice veličine 9 ili 9/55.
Technical data

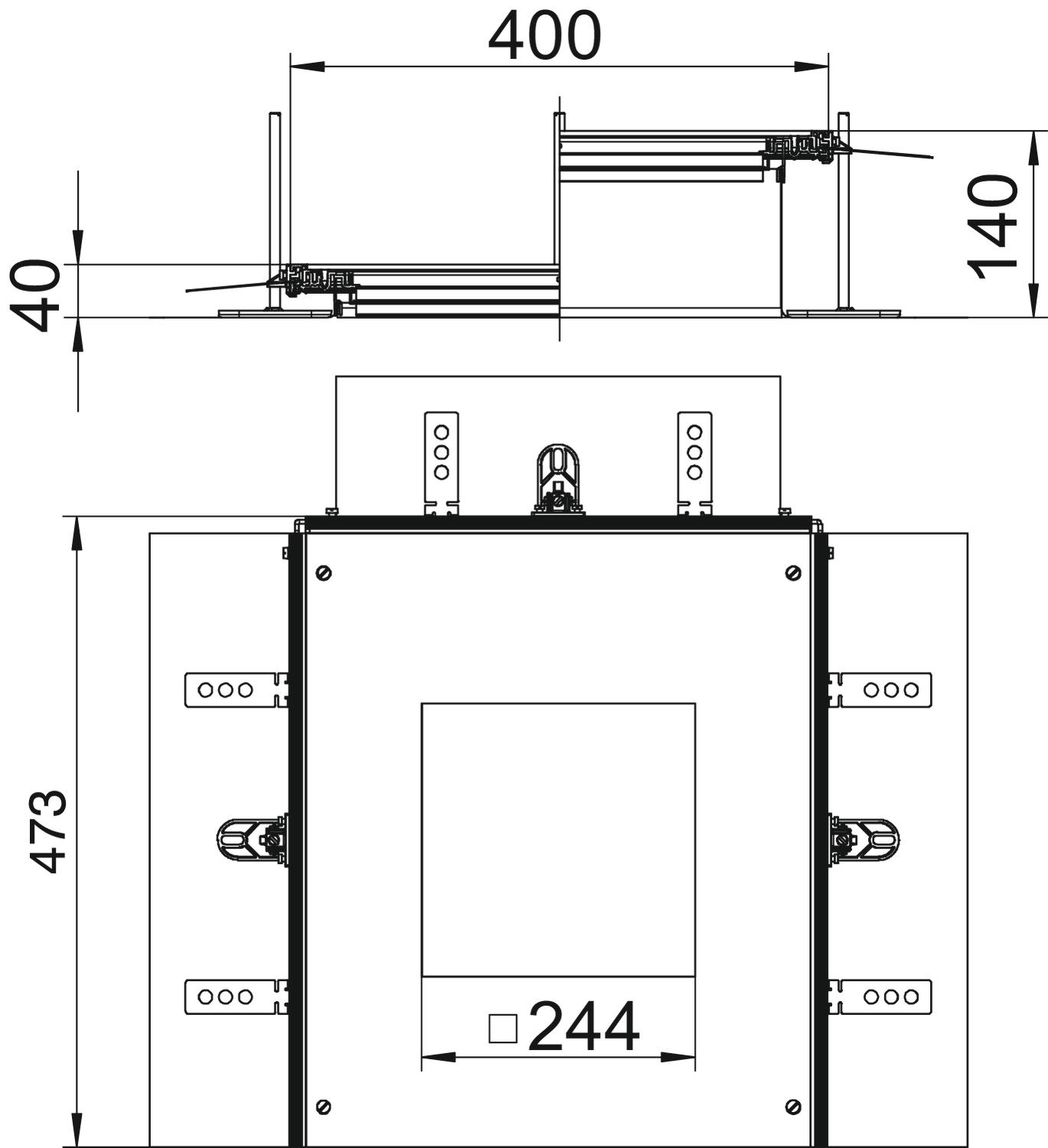

Dimenzije
| Duljina | 460 mm |
|---|---|
| Širina | 400 mm |
| Mjera A | 400 mm |
| Mjera a | 244 mm |
| Mjera h | 40 mm |
Tehnički podaci
| Poklopci | 1 |
|---|---|
| Min. područje niveliranja | 40 mm |
| Područje niveliranja, maks. | 140 mm |
| Minimalna visina glazure | 40 |
| Prikladno za podni kanal u razini glazure | ne |
| Prikladno za zatvoreni podni kanal u razini glazure | ne |
| Ugradni otvor za spremnik na podu | ne |
| Mogućnost ugradnje brtve | da |
| Odvojivo | ne |
| Podni lim | ne |
| S izjednačenjem potencijala | ne |
| Poklopac koji se može skinuti | da |
| Pričvršćenje poklopca uticanje | ne |
| Montažni otvor | za ugradnu kutiju |
| Poklopac za montažni otvor | da |
| S pregradom | ne |
| Debljina poklopca | 4 |
| Ugradni otvor za ugradnu jedinicu | kvadratno |
| Prikladno za rasteznu fugu | ne |
| S prelaskom | da |
| Broj montažnih otvora | 1 |
| S priključnim otvorom | da |
| Prikladno za otvoreni podni kanal u razini glazure | da |
| Nazivna veličina za ugradbene elemente | 9 |
| Sukladno ROHS-u | izuzeti |
| Min. visina kanala | 40 mm |
| Maks. visina kanala | 140 mm |
| Površina | pocinčano |
| Materijal | Čelik |
| Serija proizvoda | Serija OKA |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 43,3915 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 43,3915 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
GES9 55U V 7011
7405037
Smallest selling unit: 1 Komada
1Komada
Komada
GES9 55U V 9011
7405039
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7405037
Kvadratni ugradni okvir s poklopcem za visinu glazure 55 mmType
GES9 55U V 7011
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7405039
Kvadratni ugradni okvir s poklopcem za visinu glazure 55 mmType
GES9 55U V 9011
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (3)
Certifikati (1)
Upute i pomoći (1)
Slike proizvoda (2)
Variants
Type
Duljina
Širina
Ugradni otvor za ugradnu jedinicu
Min. visina kanala
Maks. visina kanala
Item no.
OKA-G A 40140 9
460
400
kvadratno
40
140
7424324
OKA-G A 40140 9
Item no.
7424324
Duljina
460
Širina
400
Ugradni otvor za ugradnu jedinicu
kvadratno
Min. visina kanala
40
Maks. visina kanala
140
