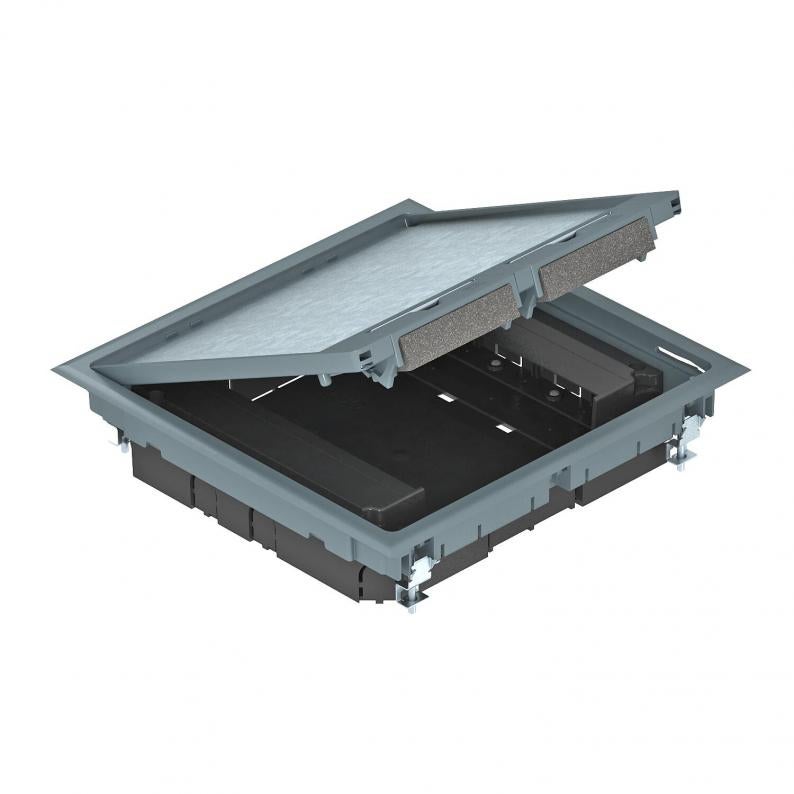

Kvadratni ugradni okvir s poklopcem za visinu glazure 55 mm
Type GES9 55U V 7011
Item no. 7405037
EAN 4012195674436
Item no. / Type
Debljina podne obloge
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s poklopcem GES9 fiksne ugradne visine 55 mm za primjenu u sustavima podnih kanala, za instalaciju u suhim prostorijama s podovima sa suhim održavanjem u zatvorenom prostoru. S dva ugradna kućišta za montažu elektroelemenata serije Modul 45 i četiri stezaljke za rasterećenje kabela. Za montažu elemenata Modul 45 potrebna su dva ugradna okvira.
Montaža komunikacijskih modula izvodi se s najviše dvije montažne pločice MPMT45.
Ugradni okvir s poklopcem opremljen je univerzalnim pričvrsnim elementima.
Montaža komunikacijskih modula izvodi se s najviše dvije montažne pločice MPMT45.
Ugradni okvir s poklopcem opremljen je univerzalnim pričvrsnim elementima.
Technical data

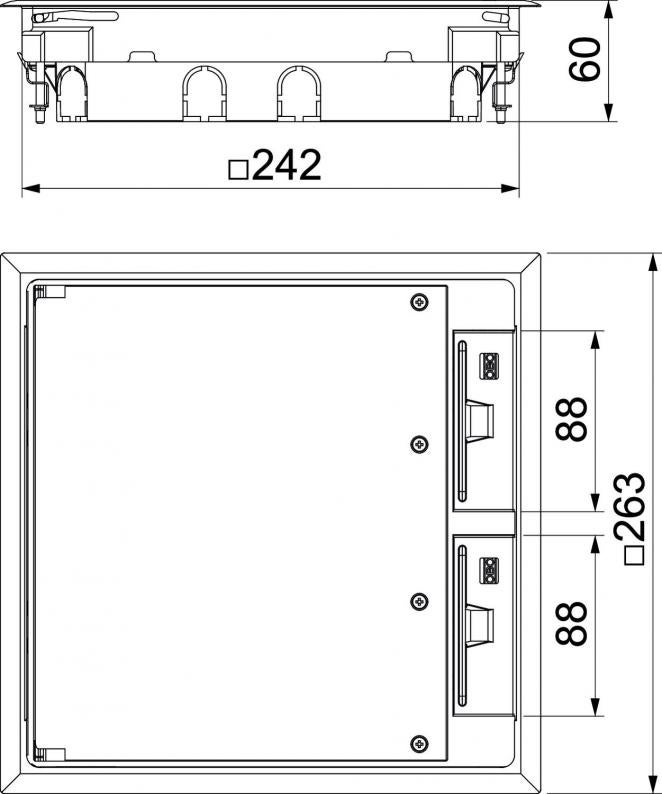

Dimenzije
| Duljina | 263 mm |
|---|---|
| Širina | 263 mm |
| Visina | 59 mm |
| Mjera h | 55 mm |
Tehnički podaci
| Min. debljina glazure | 55 mm |
|---|---|
| Min. visina poda | 58 mm |
| Debljina podne obloge | 5 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | da |
| Broj ugradnih elemenata | 8 |
| Mogućnost ugradnje brtve | ne |
| Dužina ugradne mjere | 242 mm |
| Širina ugradne mjere | 242 mm |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Prikladno za mokro održavanje | ne |
| Dubina za ugradnju | 58 mm |
| Sa slobodnim prostorom za podnu oblogu | ne |
| Zaštitni okvir za slobodan prostor za podnu oblogu | da |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Nosač za prihvat ugradnih kutija | ne |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 9 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 5000 N |
| Izvedba | kvadratno |
| Mehanizam za otvaranje | Ručica |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 9 mm |
| Područje zatezanja D maks. | 31 mm |
| Dimenzija | 263x263x59 |
| Materijal | Poliamid |
| Boja | sivo; RAL 7011 |
| Serija proizvoda | GES |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 6,3617 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 6,3617 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
