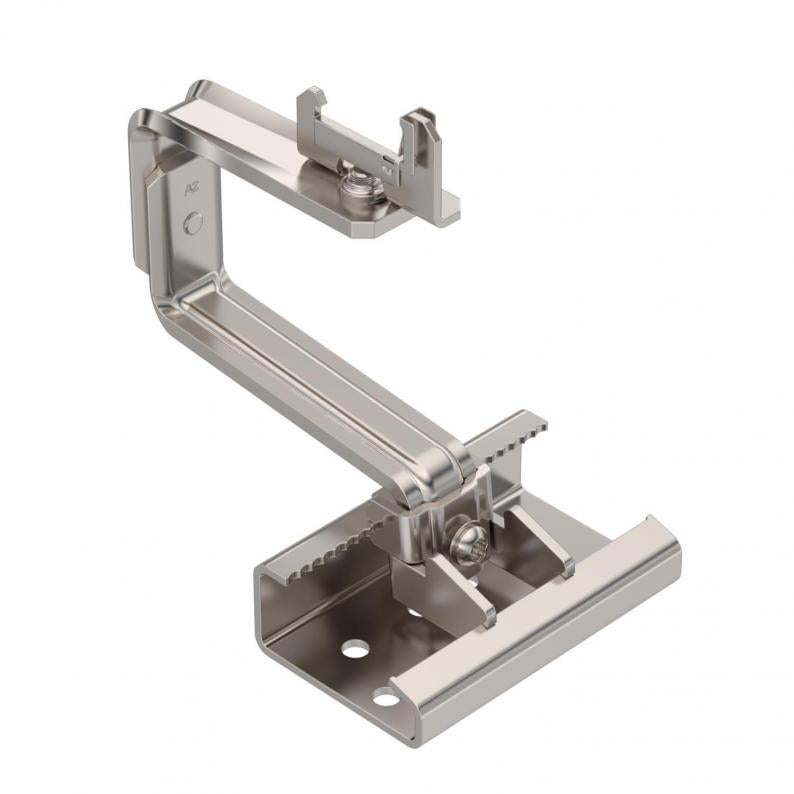

Univerzalna krovna kuka za montažu FN modula, crijep
Type DHU A2
Item no. 5901410
EAN 4012197368685
Item no. / Type
Smallest selling unit: 10 Komada
10Komada
Komada
Description
Krovne kuke za montažu fotonaponskih modula na kose krovove u kombinaciji s nosivim profilom TP 45. Prikladno za krovove prekrivene crijepom. Uskočno pričvršćenje na nosivi profil. Ugradnja na krovne rogove vijcima s tanjurastom glavom TKS. Krovna kuka mora se pričvrstiti vodoravno i podesiti okomito s pomoću vijaka, odgovarajući ključ Torx 40. Podešavanje visine moguće je u području krovne letve od 40 do 54 mm, s mogućnošću bočnog podešavanja do 76 mm, a visina nosećeg profila može se podesiti do 18 mm.
Technical data
Dimenzije
| Širina | 120 mm |
|---|
Tehnički podaci
| Debljina materijala | 6 mm |
|---|---|
| S montažnom oplatom | da |
| podesivo | da |
| Min. kut nagiba | 90 ° |
| Maks. kut nagiba | 0 ° |
| Sukladno ROHS-u | da |
| Dimenzija | 140x197x144 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Prikladno za pričvršćivanje fotonaponskih krovnih/fasadnih pričvršćivanja | Pričvršćenje kosog krova |
| Prikladno za krovni materijal | Crijep |
| Širina pričvrsne pločice | 75 mm |
| Dužina pričvrsne pločice | 120 mm |
| Visina pričvrsne pločice | 36 mm |
| Potrebno probijanje krova | da |
| Poravnanje | horizontalno/vertikalno |
| Sidrenje | pričvrstiti vijkom |
| Serija proizvoda | Magic Pitch fotonaponski moduli |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 6,9457 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 6,9457 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
