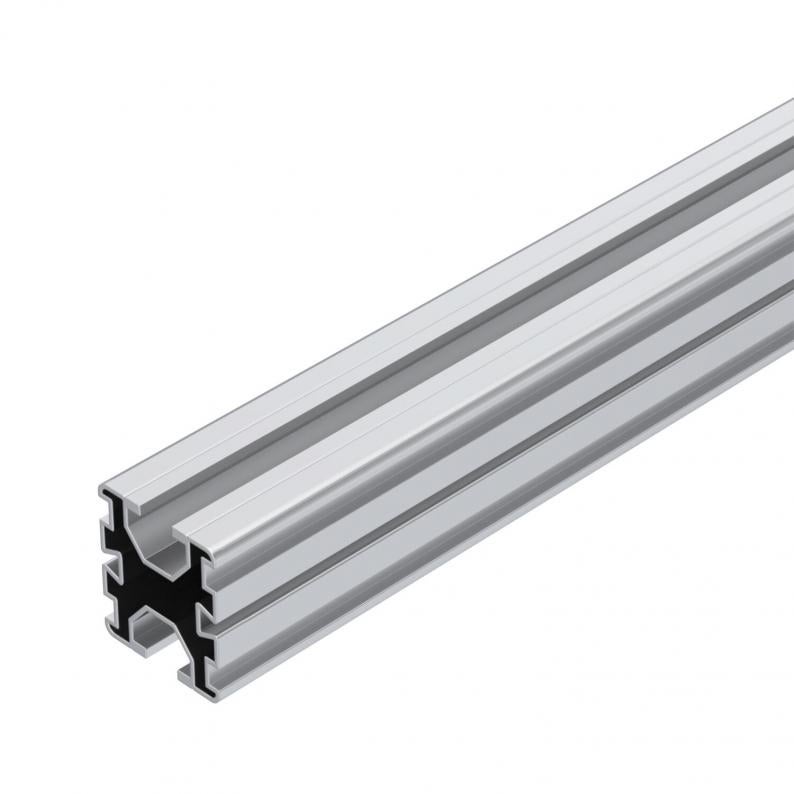

Profil nosača za montažu FN modula

Type TP 45 4700 ALU

Item no. 5900410

EAN 4012197368623

undefined

Show all variants

Item no. / Type

Duljina

Smallest selling unit: 4 Komada

Komada

Description

Nosivi profil za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov vrši se u kombinaciji s univerzalnim stalkom UniBase te kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na stalak vrši se pomoću adaptera UniBase AMP. Montaža na kosi krov izvodi se u kombinaciji s univerzalnim krovnim kukama DHU. Uskočno se pričvršćuje profil na krovne kuke. Vijčani spoj više nosivih profila omogućuje se uzdužnom spojnicom LV 45 i križnom spojnicom KV 45. Profil ima obostrani utor od 10 mm za prihvat kliznih matica i univerzalnih stezaljki za uzemljenje.

Technical data

Dimenzije

Duljina	4700 mm
Širina	40 mm
Visina	45 mm

Tehnički podaci

Dimenzija	40x45x4700
Površina	neizoliran
Materijal	Aluminij
Boja	srebrna
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Moment otpora naprezanja Wx	3680 mm³
Moment otpora naprezanja Wy	3760 mm³
