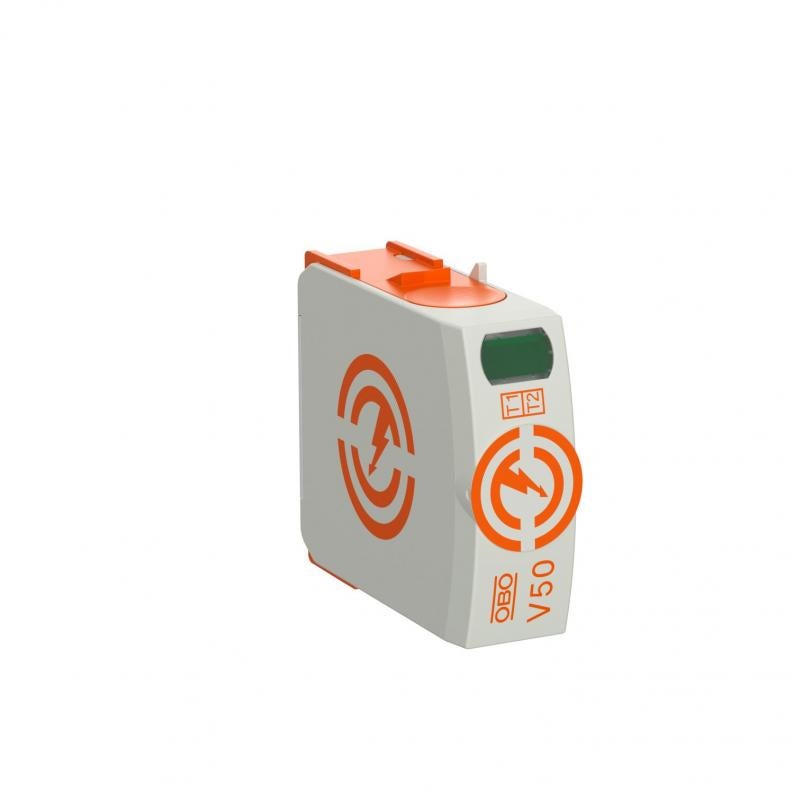

Uložak V50 280 V
Type V50-0-280
|Item no. 5093508
|EAN 4012196159598
Item no. / Type
5093508 / V50-0-280
Stupanj zaštite
IP20
Najviši trajni napon AC
280 V
Broj polova
1
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ulošci, kombinirani odvodnik struje munje tip 1+2
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 12,5 kA (10/350) po polu
• Odvodnik s termičkim osiguračem i optičkim indikatorom funkcije
• Mehanizam za zaključavanje izmjenjivih uložaka sa zaštitom od vibracija i zaštitom od pogrešnog spajanja
• Plastika prema UL 94 V-0
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 12,5 kA (10/350) po polu
• Odvodnik s termičkim osiguračem i optičkim indikatorom funkcije
• Mehanizam za zaključavanje izmjenjivih uložaka sa zaštitom od vibracija i zaštitom od pogrešnog spajanja
• Plastika prema UL 94 V-0
Technical data
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Oblik mreže | svi |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 280 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 30 kA |
| Materijal kućišta, dijelovi za zaštitu od prednapona | PA UL 94 V-0 |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 50 kA |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 12,5 kA |
| Razina zaštite [L-N] | ≤1,3 |
| Najviši trajni napon AC | 280 V |
| Nazivna odvodna struja (8/20 µs) | 30 kA |
| Broj polova | 1 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 160 A gL/gG |
| Zaostali napon [L-N] @ 5 kA | 0,8 kV |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| Zaostali napon [L-N] @ 1 kA | 0,7 kV |
| TOV-napon [L-N] - withstand mode - 5 s | 335 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 440 V |
| SPD sukladno UL 1449 | Tip 4 |
| Najmanji razmak | 1,5 mm |
| Odobrenja | VDE, KEMA, UL, ÖVE |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| Zaokretni moment | 4 Nm |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| Maksimalna odvodna struja (8/20 μs) | 50 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Zaostali napon [L-N] @ 12,5 kA | 1 kV |
| Dimenzija | 280V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 1,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Min. presjek priključka FM-stezaljke | 0,5 mm² |
| Maks. presjek priključka FM-stezaljke | 1,5 mm² |
| Min. presjek priključka FM-stezaljke | 21 AWG |
| Maks. presjek priključka FM-stezaljke | 16 AWG |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 2 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,2165 kg CO2e / 1 Komad |
|---|
