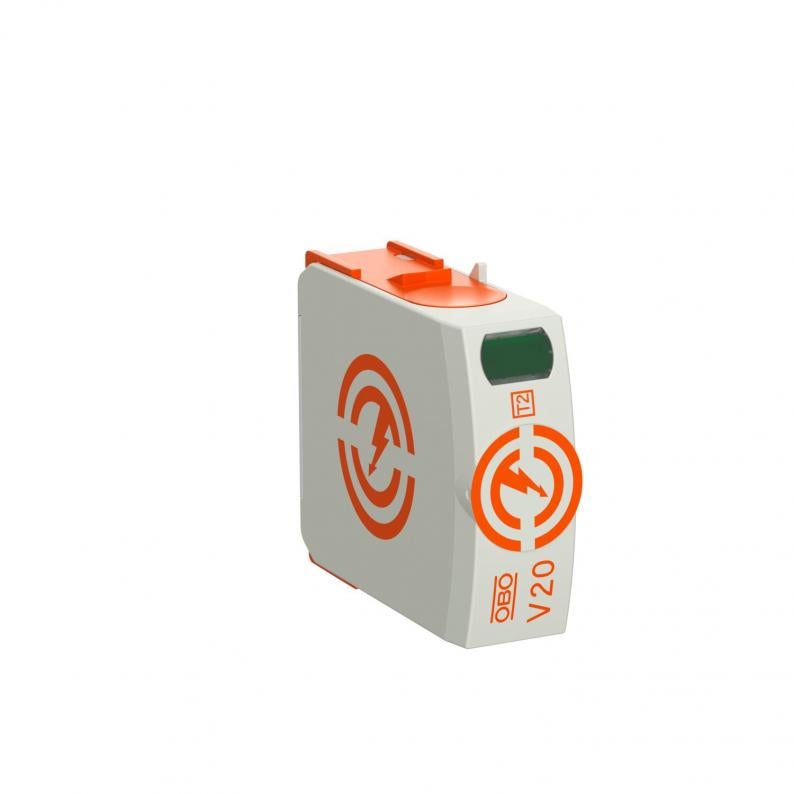

Uložak V20 280 V
Type V20-0-280
|Item no. 5095364
|EAN 4012196163557
Item no. / Type
Najviši trajni napon AC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Uložak, odvodnik prenapona tip 2
• Za izjednačenje potencijala zaštite od prenapona sukladno HRN HD 0100-443-60364 (VDE 4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Utični uložak s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih napona
• Plastika prema UL 94 V-0
• Za izjednačenje potencijala zaštite od prenapona sukladno HRN HD 0100-443-60364 (VDE 4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Utični uložak s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih napona
• Plastika prema UL 94 V-0
Technical data
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 280 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 20 kA |
| Materijal kućišta, dijelovi za zaštitu od prednapona | PA UL 94 V-0 |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 40 kA |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Razina zaštite [L-N] | ≤1,3 |
| Najviši trajni napon AC | 280 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 1 |
| Način montaže | na osnovnom elementu |
| Zaostali napon [L-N] @ 5 kA | 1 kV |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| Zaostali napon [L-N] @ 1 kA | 0,8 kV |
| SPD sukladno UL 1449 | Tip 4 |
| Najmanji razmak | 1,5 mm |
| Odobrenja | VDE, KEMA, UL, ÖVE |
| Otporan na kratki spoj | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class II |
| U skladu s EN 61643-11 | tip 2 |
| Maksimalna odvodna struja (8/20 μs) | 40 kA |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,2131 kg CO2e / 1 Komad |
|---|
