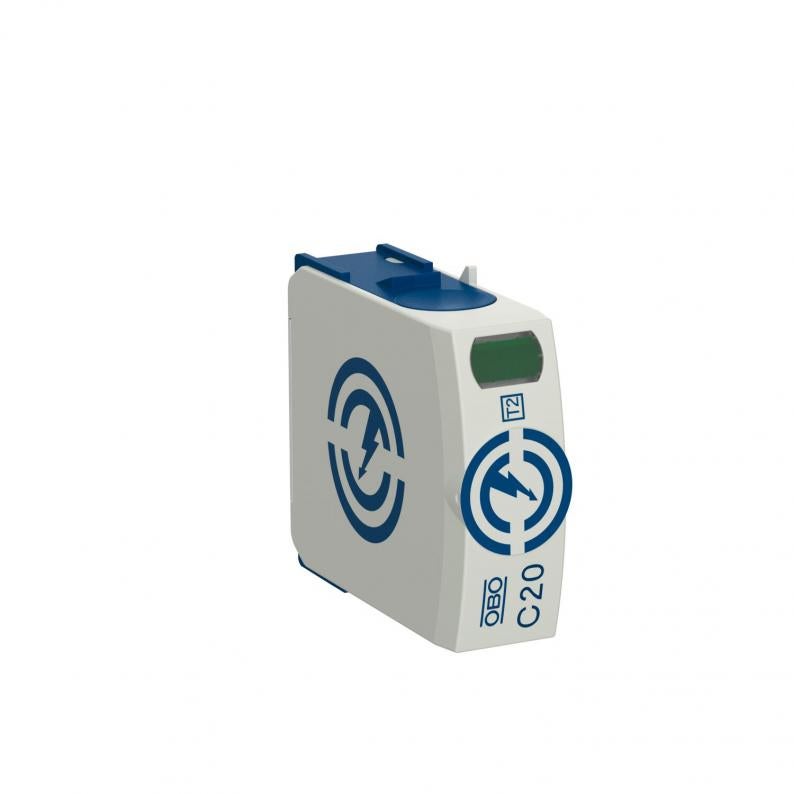

Uložak C20

Type C20-0-255

Item no. 5095600

EAN 4012196329694

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5095600 / C20-0-255

Stupanj zaštite

IP20

Najviši trajni napon AC

255 V

Broj polova

Smallest selling unit: 1 Komada

Komada

Description

Uložak, N-PE odvodnik prenapona tip 2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0

Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.

Technical data

Tehnički podaci

Broj polova	1
Oblik mreže	sve
Otvoreni	ne
Signalizacija na uređaju	optički
Stupanj zaštite	IP20
Najviši trajni napon (N-PE)	255 V
Nazivna odvodna struja (8/20 µs) [N-PE]	40 kA
Materijal kućišta, dijelovi za zaštitu od prednapona	PA UL 94 V-0
Maksimalna odvodna struja (8/20 μs) [N-PE]	60 kA
Daljinska signalizacija	ne
Ispitni razred tipa 2	da
Nazivni napon AC (50 / 60 Hz)	230 V
Integrirani predosigurač	ne
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	20 kA
Broj polova	N/PE
Način montaže	na osnovnom elementu
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
SPD sukladno UL 1449	Tip 4
Najmanji razmak	1,5 mm
Odobrenja	VDE, KEMA, UL, ÖVE
Otporan na kratki spoj	da
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
Zaokretni moment	4 Nm
SPD sukladno IEC 61643-1	class II
U skladu s EN 61643-11	tip 2
Maksimalna odvodna struja (8/20 μs)	40 kA
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	255V
Maks. vlažnost zraka	95 %
Min. vlažnost zraka	5 %

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,2585 kg CO2e / 1 Komad
