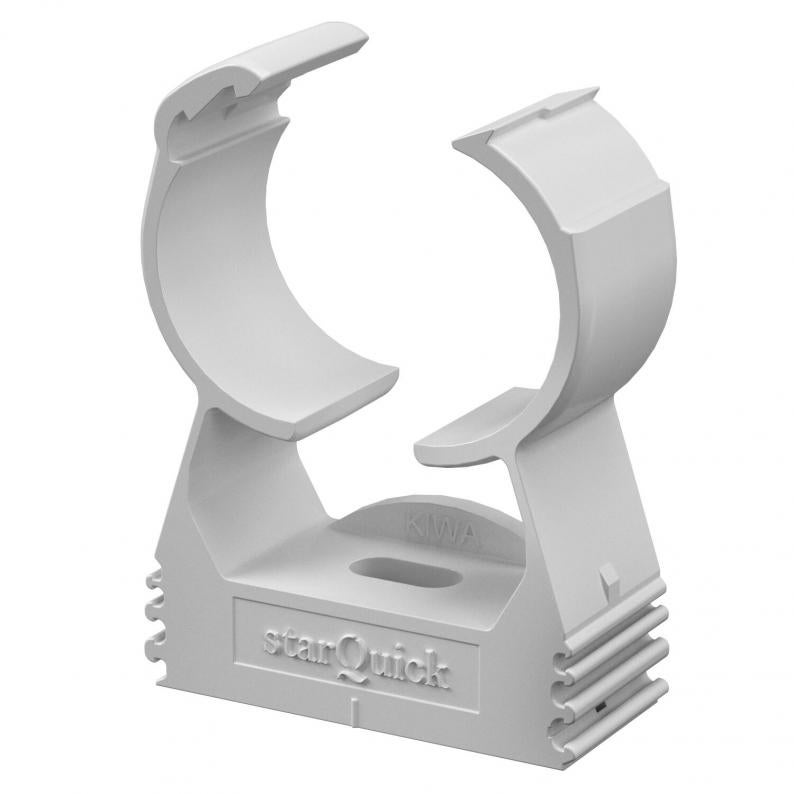

starQuick - obujmica
Type SQ-25 LGR
|Item no. 2146207
|EAN 4012195595717
Item no. / Type
2146207 / SQ-25 LGR
Veličina
25-28
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 50 Komada
50Komada
Komada
Description
Visoko opteretiva obujmica za prihvat električnih i sanitarnih cijevi od plastike i metala te Quick-Pipe električnih instalacijskih cijevi. Univerzalne mogućnosti montaže na zidove, stropove i čelične konstrukcije u unutrašnjem i vanjskom području. Fleksibilan raspon stezanja od nekoliko milimetara. Montaža cijevi bez alata. Moguće poredati do Ø 28 mm, takđer s OBO Quick-obujmicama ili starQuick-obujmicama. Moguće kombinirati s dvostrukim držačem kako bi se mogla prihvatiti velika opterećenja. Za razne razmake i broj obujmica moguće montirati na montažni profil.
Technical data
Dimenzije
| Mjera A | 40 mm |
|---|---|
| Mjera B | 17 mm |
| Mjera H | 49,5 mm |
| Mjera F | 4,5 mm |
| Mjera h | 10,5 mm |
| Mjera e | 10 mm |
Tehnički podaci
| Veličina | 25-28 |
|---|---|
| bez halogena | da |
| Otporne na UV zračenje | da |
| Može se nizati | da |
| zatvoreno | da |
| Broj kablova/cijevi | 1 |
| Prijelomna sila | 0,85 kN |
| S umetkom | ne |
| Vrsta pričvršćivanja | Rupa s navojem |
| Područje zatezanja D min. | 24 mm |
| Područje zatezanja D maks. | 28 mm |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C |
| Dimenzija | 24-28mm |
| Materijal | Poliamid |
| Boja | svijetlo siva; RAL 7035 |
