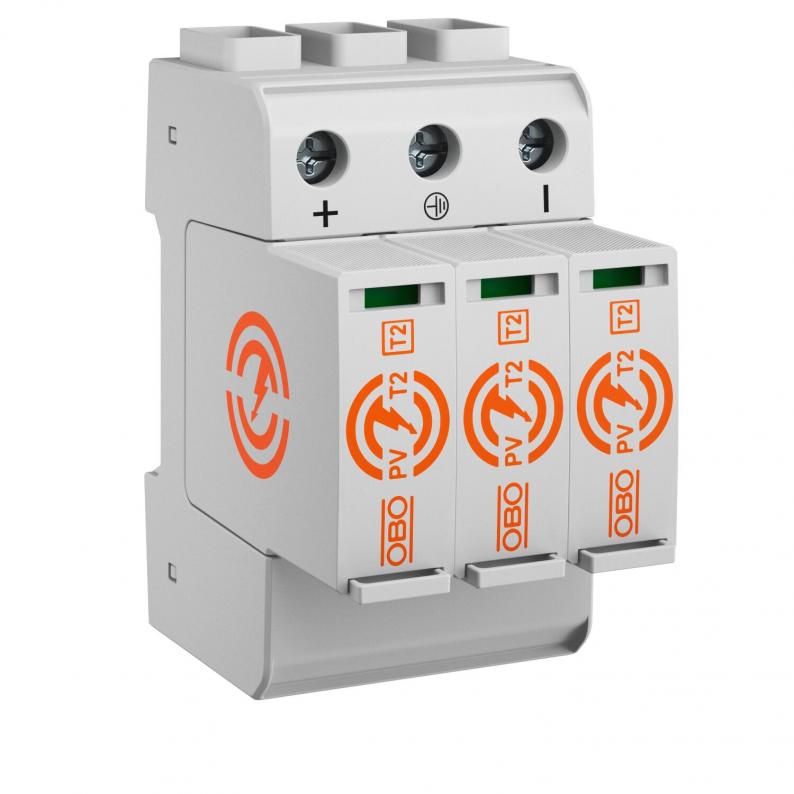

PV odvodnik prenapona 1500 V
Type PV-T2-1500
|Item no. 5094288
|EAN 4012197504090
Item no. / Type
5094288 / PV-T2-1500
Stupanj zaštite
IP20
Broj polova
3
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik prenapona tip 2 za PV postrojenja
• Kompletna jedinica koja se sastoji od utičnog varistorskog odvodnika s uređajem za isključivanje
• Za izjednačenje potencijala zaštite od prenapona prema normi IEC 60364-7-712
• ispitano prema normi EN 61643-31
• kapacitet odvodnje do 30 kA (8/20) po polu
• niska zaštitna razina DC: < 5,0 kV i Uoc max = 1500 V DC
• s optičkim indikatorom funkcije za primjenu u kućištima razdjelnika
• Kompletna jedinica koja se sastoji od utičnog varistorskog odvodnika s uređajem za isključivanje
• Za izjednačenje potencijala zaštite od prenapona prema normi IEC 60364-7-712
• ispitano prema normi EN 61643-31
• kapacitet odvodnje do 30 kA (8/20) po polu
• niska zaštitna razina DC: < 5,0 kV i Uoc max = 1500 V DC
• s optičkim indikatorom funkcije za primjenu u kućištima razdjelnika
Technical data
Dimenzije
| Duljina | 75 mm |
|---|---|
| Širina | 54 mm |
| Visina | 95 mm |
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | DC |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Ispitni razred tipa 2 | da |
| Maks. FN napon | 1500 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 7 kA |
| Najviši trajni napon DC | 1500 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 3 |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Signalna sklopka AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Signalna sklopka DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Izvedba | 3-polan za fotonaponske sustave |
| Sustav uzemljenja DC | da |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | ne |
| Sustav uzemljenja TN-C | ne |
| Sustav uzemljenja TN-C-S | ne |
| Sustav uzemljenja TN-S | ne |
| Sustav uzemljenja TT | ne |
| Sustav uzemljenja ostalo | ne |
| Sukladno ROHS-u | da |
| Zaokretni moment | 4,5 Nm |
| SPD sukladno IEC 61643-1 | class II |
| U skladu s EN 61643-11 | tip 2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 30 kA |
| Vrijeme odziva | <25 ns |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 1500V DC |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
| Serija proizvoda | PV-ÜSS |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 2,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Daljinska dojava (FM) | Izmjenjivač |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 4 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
