Podna kutija UGD250-3 za GES9/55

Podna kutija UGD250-3 za GES9/55

Type UGD55 250-3 9R
Item no. 7410060
EAN 4012195678724
Show all variants
Item no. / Type
Min. debljina glazure
Maks. debljina glazure
Izvedba poklopca
Ugradni otvor za ugradnu jedinicu
Nazivna veličina za ugradbene elemente
Nazivna veličina

Smallest selling unit: 1 Komada

Komada

Description

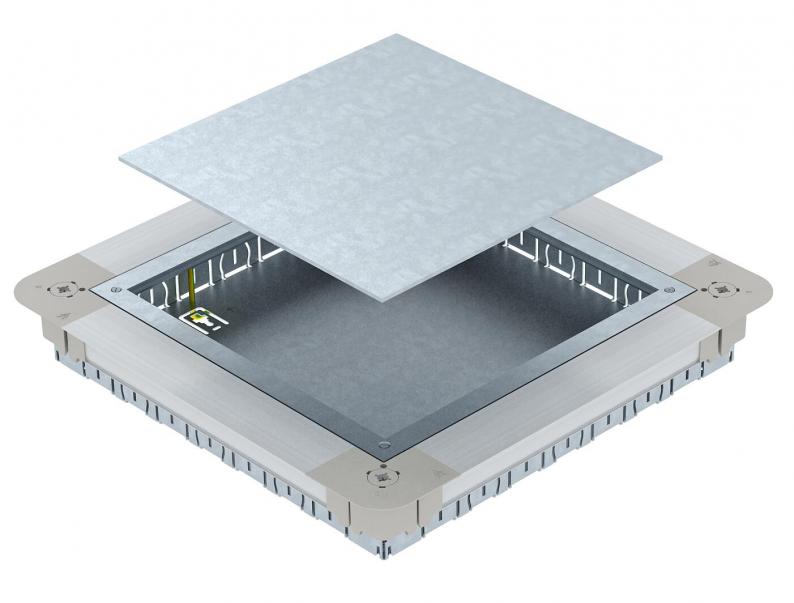

Osnova podne kutije s prihvatnim limom i slijepim poklopcem, sa stranicama od čeličnog lima. Za ugradnju kvadratnog ugradnog okvira s poklopcem GES9 55 u glazure visine 55 mm. Može se nivelirati na razini glazure i glazura se može obraditi da bude u ravnini ruba kutije. S otvorima za cijevi na svakoj strani 7 x M20, 3 x M25, 4 x M32. Kod sustava 55 mogu se instalirati cijevi: M20.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Plinski/akumulatorski uređaj za zakivanje
  • Ugljični otisak (PCF)

Technical data

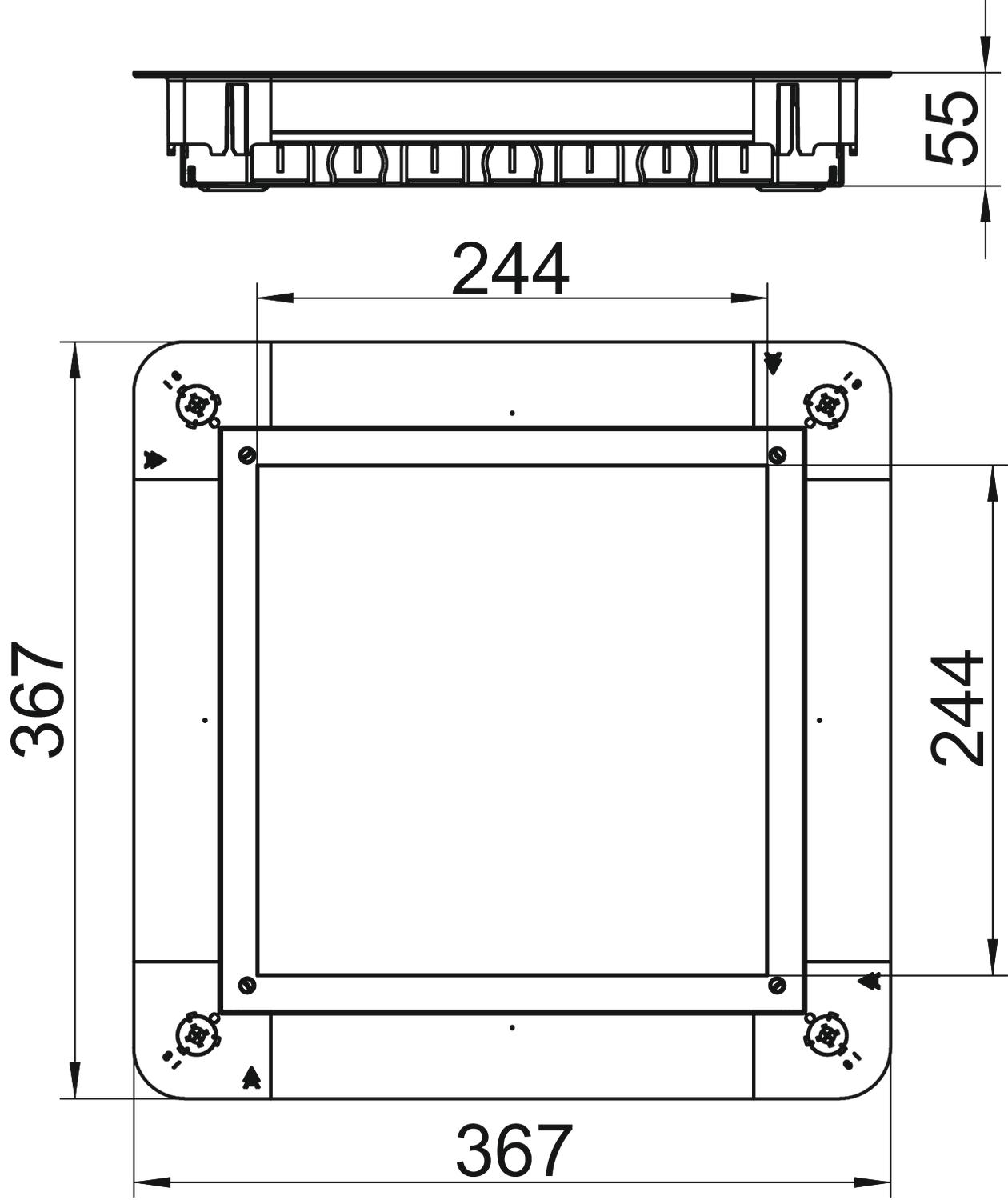

Dimenzije

Duljina367 mm
Širina367 mm
Visina55 mm
Mjera A367 mm
Mjera B367 mm
Mjera b244 mm
Mjera a244 mm
Mjera h55 mm

Tehnički podaci

Min. debljina glazure55 mm
Maks. debljina glazure80 mm
Izvedba poklopcakvadratno
Min. područje niveliranja55 mm
Područje niveliranja, maks.80 mm
Prikladno za podni kanal u razini glazurene
Prikladno za zatvoreni podni kanal u razini glazurene
Min. širina kanala190 mm
Maks. širina kanala250 mm
Ugradni otvor za spremnik na podune
Mogućnost ugradnje brtvene
Odvojivone
Podni limda
Prikladno za podzemni kanalne
Održavanje podasuho
Pričvršćuje se na pod i može se spustitida
Ugradni otvor za ugradnu jedinicukvadratno
Mogućnost izgradnjeza ugradnju elektroelemenata
za priključak cijevida
Nazivna veličina za ugradbene elemente9
Nazivna veličina250 mm
Sukladno ROHS-uizuzeti
Dimenzija367x367x55
Površinapocinčano
MaterijalČelik
Serija proizvodaSustav kanala EÜK

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata25,7284 kg CO2e / 1 Komad
CO₂ Footprint (GWP)25,7284 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Accessories

Dodatni pribor sustava
Type
GES9 55U V 7011

Smallest selling unit: 1 Komada

Komada

Type
GES9 55U V 9011

Smallest selling unit: 1 Komada

Komada

Type
GESR9 55U V 7011

Smallest selling unit: 1 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Izjave (3)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Izvedba poklopca
Ugradni otvor za ugradnu jedinicu
Nazivna veličina za ugradbene elemente
Nazivna veličina
UGD55 250-3 9R
Item no.
7410060
Min. debljina glazure
55
Maks. debljina glazure
80
Izvedba poklopca
kvadratno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nazivna veličina za ugradbene elemente
9
Nazivna veličina
250
UGD55 350-3 9R
Item no.
7410062
Min. debljina glazure
55
Maks. debljina glazure
80
Izvedba poklopca
kvadratno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nazivna veličina za ugradbene elemente
9
Nazivna veličina
350
UGD55 350-3R9R
Item no.
7410064
Min. debljina glazure
55
Maks. debljina glazure
80
Izvedba poklopca
okruglo
Ugradni otvor za ugradnu jedinicu
okruglo
Nazivna veličina za ugradbene elemente
R9
Nazivna veličina
350
