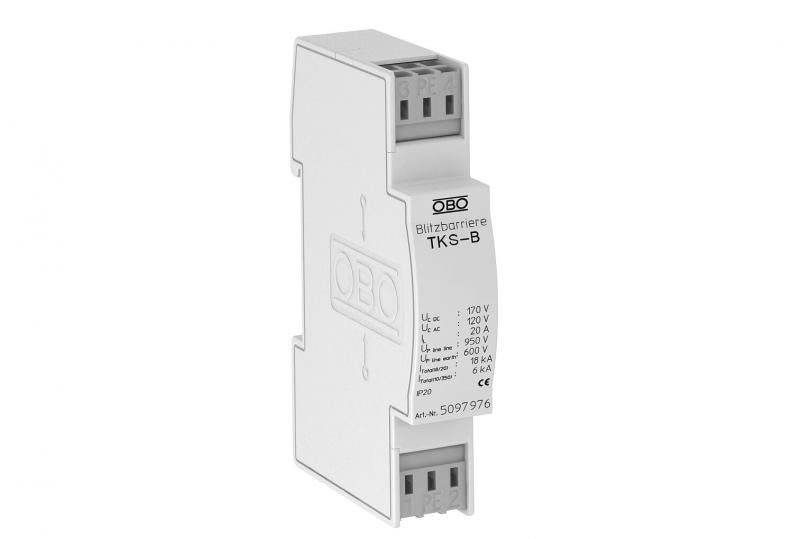

Osnovna zaštita za dvožilne sustave s primjenom u VF tehnici 120 V

Type TKS-B

Item no. 5097976

EAN 4012195578277

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5097976 / TKS-B

Broj polova

Utični sustav

Stezaljka

Najviši trajni napon AC

120 V

Najviši trajni napon DC

170 V

Smallest selling unit: 1 Komada

Komada

Description

TKS-B:...: Zaštita od prenapona namijenjena za mjernu, upravljačku i regulacijsku tehniku, kao i telekomunikacijske sustave

• Osnovna zaštita za izjednačenje potencijala
• Visoki kapacitet odvodnje 6kA (10/350)
• Sa stezaljkama bez vijaka za jednostavnu montažu
• U rasteru 17,5 mm

Primjena: primjena na 35 mm-montažnim profilima u svakom uobičajenom razvodnom ormaru.

Technical data

Tehnički podaci

Broj polova	2
Utični sustav	Stezaljka
Razina zaštite linija - linija	<950 V
Razina zaštite linija - zemlja	<600 V
Stupanj zaštite	IP20
Ispitna norma	IEC 61643-21
Kapacitet (žila-žila)	<10 pF
Kapacitet (žila-zemlja)	<10 pF
Uzemljenje preko:	Priključni kabel
Otpor instalacije	>1 GΩ
Priključak oplete	ne
Jakost udarne struje žila-žila	C2: 18 kV / 9 kA
Jakost udarne struje žila-zemlja	C2: 18 kV / 9 kA
Ukupna nazivna odvodna struja (10/350)	D1: 6 kA
Ukupna nazivna odvodna struja (8/20)	18 kA
Nazivna strujna opterećenja DC	20 A
Nazivna strujna opterećenja AC	14 A
Najviši trajni napon AC	120 V
Najviši trajni napon DC	170 V
Granična frekvencija	250 MHz
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Kategorie	Tip 1+2 / D1+C2
Sukladno ROHS-u	da
LPZ	0→2
Uneseno prigušenje (insertion loss)	3 dB @ 250 MHz dB
Razvodni ormar TE (17,5 mm)	1
Maks. presjek krutog priključka	2,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	120V AC

Mogućnosti priključka

Min. presjek krutog priključka	0,14 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Maks. presjek fleksibilnog priključka.	2,5 mm²

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,2006 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,2006 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
