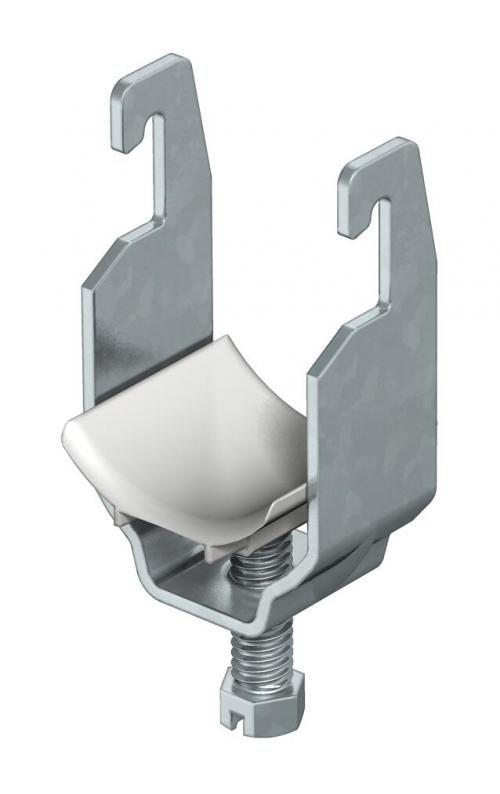

Obujmica, 1-struka, s plastičnom pričvrsnom pločicom FT
Type 2056U 22 FT
|Item no. 1175211
|EAN 4012195072850
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 100 Komada
100Komada
Komada
Description
Prikladna za sve C-montažne profile sa širinom utora od 18 mm i 22 mm.
Pričvrsna pločica od polipropilena, bez halogena, svijetlosive boje RAL 7035.
Pričvrsna pločica od polipropilena, bez halogena, svijetlosive boje RAL 7035.
Technical data
Tehnički podaci
| za min. promjere cijevi | 20 mm |
|---|---|
| za maks. promjere cijevi | 20 mm |
| za montažni profil sa širinom proreza (s intervalom) min. | 18 mm |
| za montažni profil sa širinom proreza (s intervalom) maks. | 22 mm |
| otporno na udarce | ne |
| bez halogena | da |
| S plastičnom posudom | da |
| S metalnom pločicom | ne |
| Broj kablova/cijevi | 1 |
| Dodatak površine | F vruće pocinčano |
| Dodatak materijala | Čelik |
| Maks. Zakretni moment | 3 Nm |
| Način montaže | Montažni profil |
| za 1 kabel H | 53 mm |
| za 1 kabel L | 34 |
| za 2 kabela H | 77 mm |
| za 2 kabela L | 47 mm |
| za 3 kabela L | 47 mm |
| za 3 kabela H | 101 mm |
| Područje zatezanja D min. | 16 mm |
| Područje zatezanja D maks. | 22 mm |
| Dimenzija | 16-22mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Sa nasuprotnom pločicom | ne |
| Materijal kade | Plastika |
| Kvaliteta materijala kade | Polipropilen |

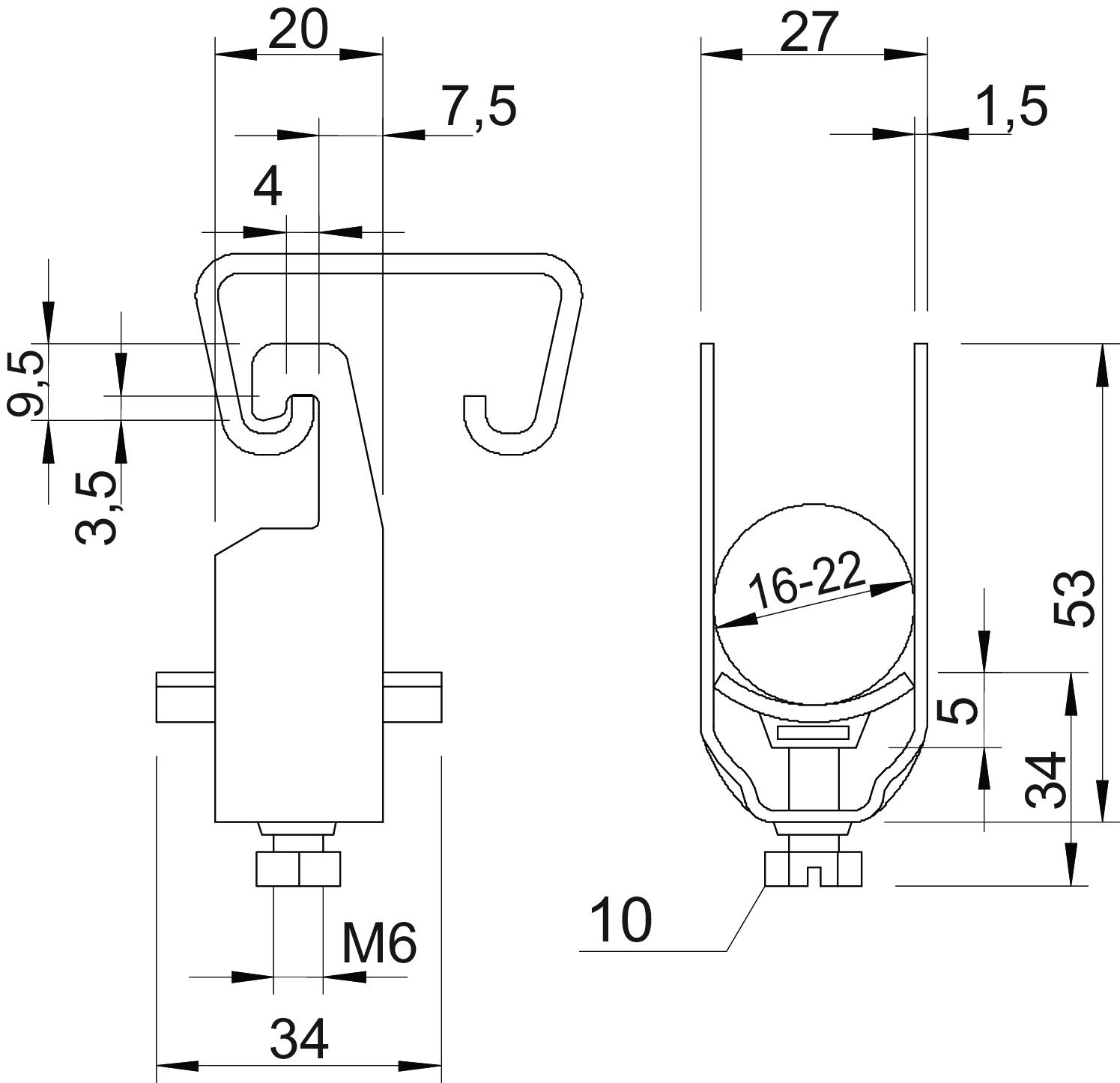

Dimenzije
| Mjera L | 34 mm |
|---|---|
| Mjera A | 20 mm |
| Mjera B | 27 mm |
| Mjera H | 53 mm |
| Mjera t | 1,5 mm |
| Mjera C | 34 mm |
| Mjera x | 5 mm |
| Mjera G (mm) | M6 |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0754 kg CO₂e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (1)
Izjave (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
Item no.
2056U 16 FT
3
12
16
1175165
2056U 22 FT
3
16
22
1175211
2056U 28 FT
3
22
28
1175289
2056U 34 FT
5
28
34
1175343
2056U 40 FT
5
34
40
1175408
2056U 46 FT
5
40
46
1175467
2056U 52 FT
5
46
52
1175521
2056U 64 FT
5
58
64
1175645
2056U 70 FT
5
64
70
1175696
2056U 90 FT
5
82
90
1175904
