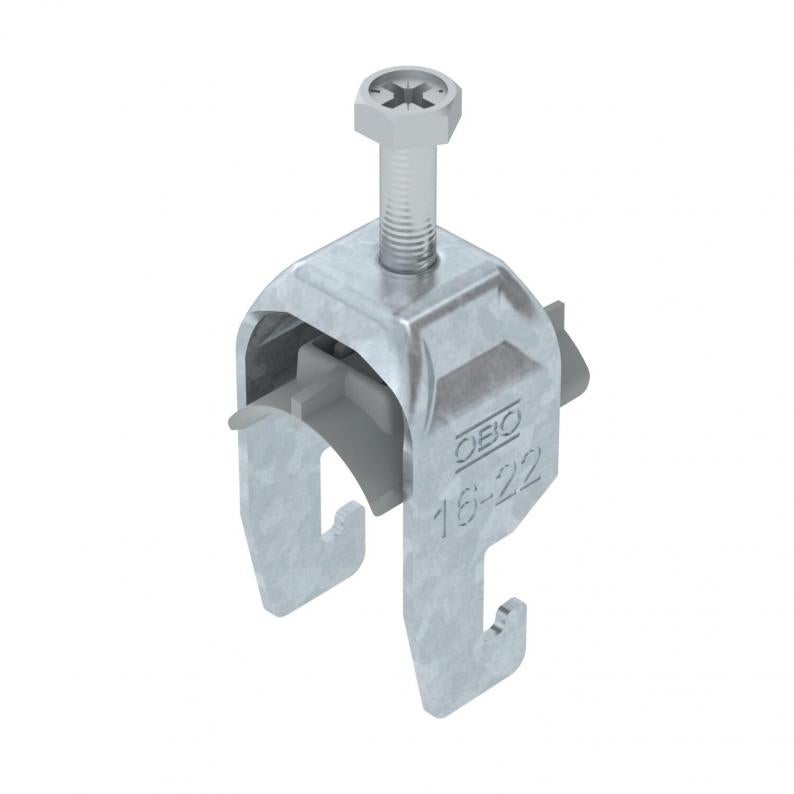

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Type BS-U1-K-22 FT
Item no. 1186716
EAN 4012196850839
Show all variants
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.

Smallest selling unit: 100 Komada

Komada

Description

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • bez halogena, klora, fluora i broma
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Obujmica za C-montažne profile, širina utora od 18-22 mm
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

Dimenzije

Duljina22,5 mm
Širina27 mm
Visina51 mm
Mjera L35 mm
Mjera A22,5 mm
Mjera B27 mm
Mjera H51 mm
Mjera t1,5 mm
Mjera C34 mm
Mjera G (mm)M6

Tehnički podaci

Debljina lima1,5 mm
za min. promjere cijevi16 mm
za maks. promjere cijevi22 mm
Širina utora10 mm
za montažni profil sa širinom proreza (s intervalom) min.18 mm
za montažni profil sa širinom proreza (s intervalom) maks.22 mm
bez halogenada
NavojM6
S plastičnom posudomda
Dužina vanjske mjere34 mm
Broj kablova/cijevi1
Dodatak površineF vruće pocinčano
Dodatak materijalaČelik
Maks. Zakretni moment3 Nm
Način montažeMontažni profil
Sukladno ROHS-uda
Područje zatezanja D min.16 mm
Područje zatezanja D maks.22 mm
Dimenzija16-22mm
Površinavruće pocinčano
MaterijalČelik
Sa nasuprotnom pločicomne
Materijal kadePlastika
Kvaliteta materijala kadePolipropilen
Serija proizvoda2056 / 2058

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata0,0917 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,0917 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (1)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
BS-U1-K-12 FT
Item no.
1186702
Maks. Zakretni moment
3
Područje zatezanja D min.
8
Područje zatezanja D maks.
12
BS-U1-K-16 FT
Item no.
1186709
Maks. Zakretni moment
3
Područje zatezanja D min.
12
Područje zatezanja D maks.
16
BS-U1-K-22 FT
Item no.
1186716
Maks. Zakretni moment
3
Područje zatezanja D min.
16
Područje zatezanja D maks.
22
BS-U1-K-28 FT
Item no.
1186722
Maks. Zakretni moment
3
Područje zatezanja D min.
22
Područje zatezanja D maks.
28
BS-U1-K-34 FT
Item no.
1186729
Maks. Zakretni moment
3
Područje zatezanja D min.
28
Područje zatezanja D maks.
34
BS-U1-K-40 FT
Item no.
1186736
Maks. Zakretni moment
3
Područje zatezanja D min.
34
Područje zatezanja D maks.
40
BS-U1-K-46 FT
Item no.
1186742
Maks. Zakretni moment
5
Područje zatezanja D min.
40
Područje zatezanja D maks.
46
BS-U1-K-52 FT
Item no.
1186749
Maks. Zakretni moment
5
Područje zatezanja D min.
46
Područje zatezanja D maks.
52
BS-U1-K-58 FT
Item no.
1186756
Maks. Zakretni moment
5
Područje zatezanja D min.
52
Područje zatezanja D maks.
58
BS-U1-K-64 FT
Item no.
1186762
Maks. Zakretni moment
5
Područje zatezanja D min.
58
Područje zatezanja D maks.
64
BS-U1-K-70 FT
Item no.
1186769
Maks. Zakretni moment
5
Područje zatezanja D min.
64
Područje zatezanja D maks.
70
BS-U1-K-76 FT
Item no.
1186776
Maks. Zakretni moment
5
Područje zatezanja D min.
70
Područje zatezanja D maks.
76
BS-U1-K-82 FT
Item no.
1186782
Maks. Zakretni moment
5
Područje zatezanja D min.
76
Područje zatezanja D maks.
82
BS-U1-K-90 FT
Item no.
1186789
Maks. Zakretni moment
5
Područje zatezanja D min.
82
Područje zatezanja D maks.
90
BS-U1-K-100 FT
Item no.
1186797
Maks. Zakretni moment
5
Područje zatezanja D min.
90
Područje zatezanja D maks.
100
