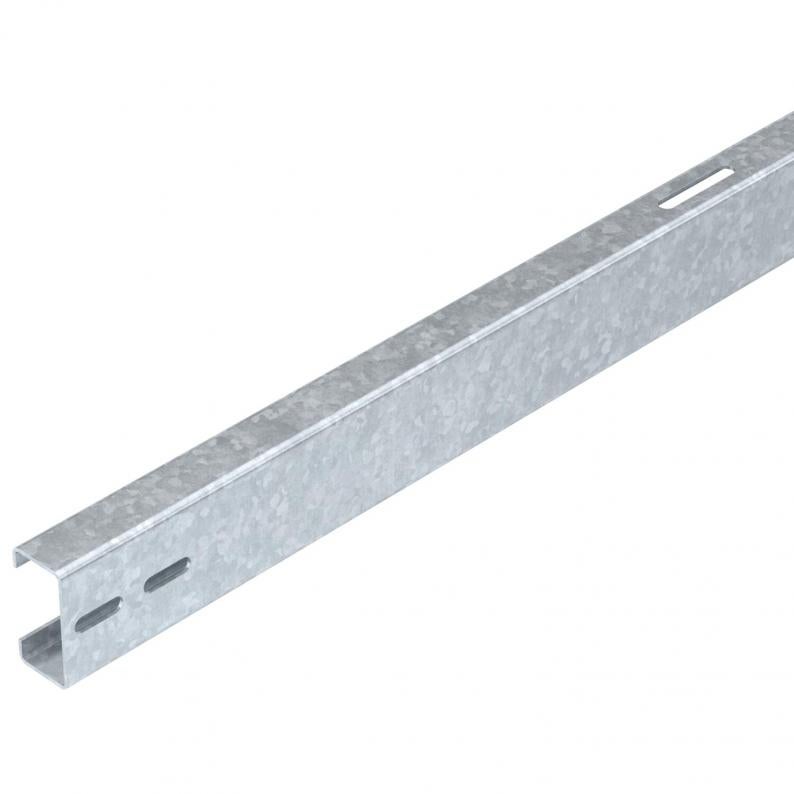

Nosivi profil za montažu fotonaponskih modula, otvorena površina

Nosivi profil za montažu fotonaponskih modula, otvorena površina

Type TP 1000 FT
|
Item no. 5900500
|
EAN 4012197396862
Show all variants
Item no. / Type
Duljina
DELIVERY TIME ON REQUEST

Smallest selling unit: 1 Komada

Komada

Description

Nosivi profil za montažu fotonaponskih modula na sustave otvorenih površina. Montaža nosivog profila na prethodno montirane nosače s križnom spojnicom KV FT. Montaža FN modula na nosivi profil s krajnjim i/ili međustezaljkama. Spajanje više nosivih profila s uzdužnom spojnicom LV FT ili križnom spojnicom KV FT s vijcima.
  • Ugljični otisak (PCF)

Technical data

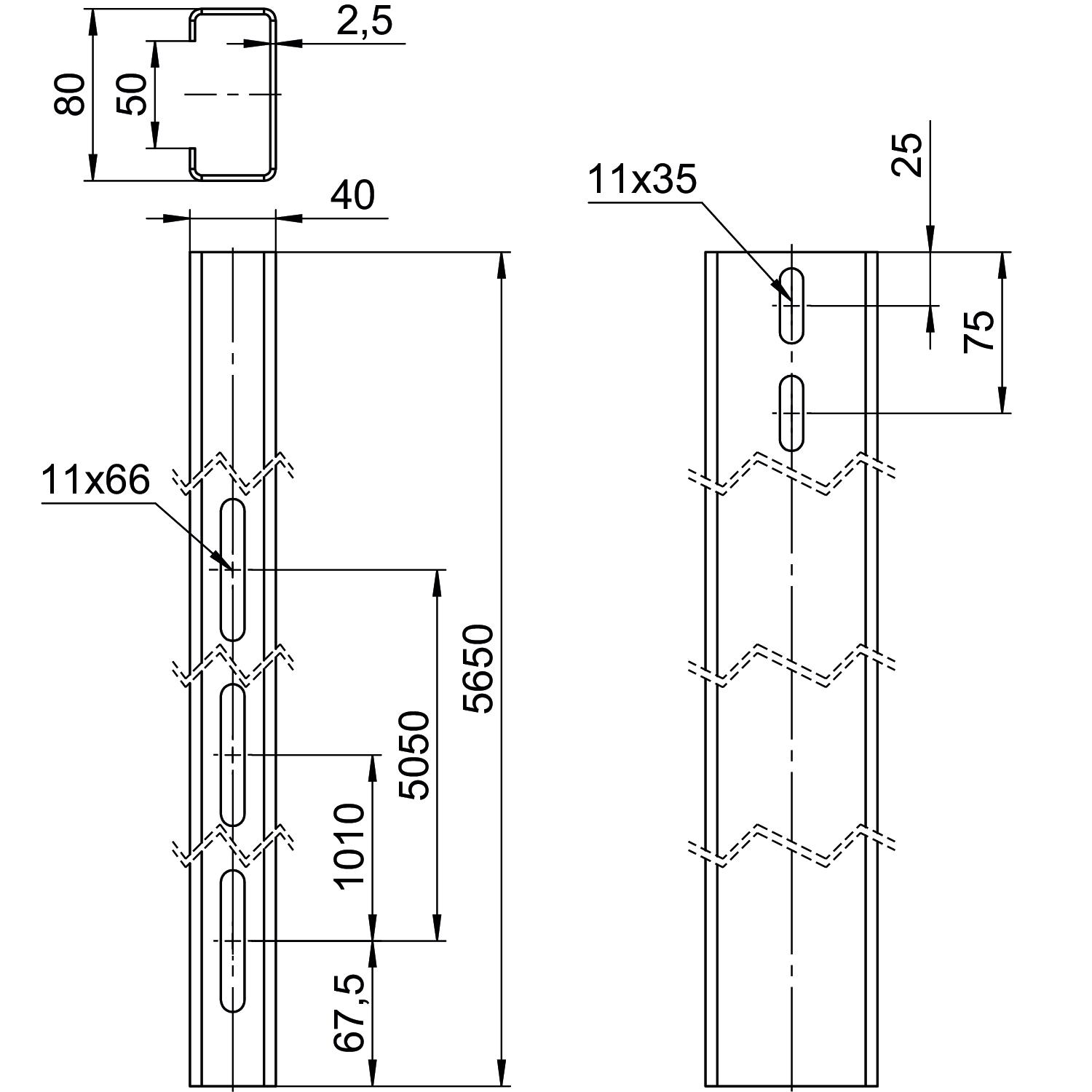

Dimenzije

Duljina5650 mm
Širina40 mm
Visina80 mm

Tehnički podaci

Dimenzija40x80x5650
Površinavruće pocinčano
MaterijalČelik
Bojacink
Kabelski kanal integriranine
Kabelski kanal kao opcijane
Moment otpora naprezanja Wx10600 mm³
Moment otpora naprezanja Wy5200 mm³
Širina modula min.990 mm
Širina modula maks.1000 mm

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata38,8826 kg CO2e / 1 Komad

Accessories

Dodatni pribor sustava
Type
VT 10S FT

Smallest selling unit: 1 Komada

Komada

Type
VT 10M FT

Smallest selling unit: 1 Komada

Komada

Type
VT 10L FT

Smallest selling unit: 1 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Duljina
TP 1000 FT
Item no.
5900500
Duljina
5650
TP 1010 FT
Item no.
5900502
Duljina
5705
TP 1020 FT
Item no.
5900504
Duljina
5760
TP 1030 FT
Item no.
5900506
Duljina
5815
TP 1040 FT
Item no.
5900508
Duljina
5780
TP 1060 FT
Item no.
5900512
Duljina
5980
TP 1100 FT
Item no.
5900520
Duljina
5090
TP 1140 FT
Item no.
5900522
Duljina
5270
TP 1310 FT
Item no.
5900530
Duljina
6035
