Unaprijed montiran nosač za montažu fotonaponskih modula, otvorena površina
Type VT 25S FT
|Item no. 5901556
|EAN 4012197394622
Item no. / Type
Duljina
Min. kut nagiba
Maks. kut nagiba
DELIVERY TIME ON REQUEST
Smallest selling unit: 1 Komada
1Komada
Komada
Description

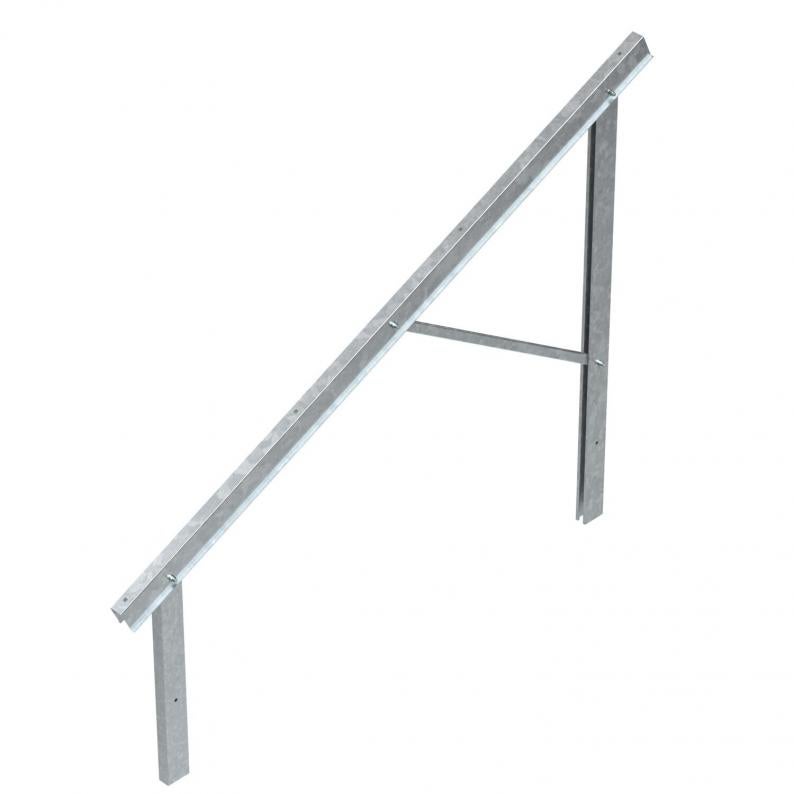

Predmontirani nosač u maloj, srednjoj ili velikoj izvedbi za montažu fotonaponskih sustava otvorenih površina u kombinaciji s nosivim profilima i krajnjim/međustezaljkama. Montaža s profilima za nabijanje u zemlju ili sa stalcima na betonskim temeljima.
Technical data
Dimenzije
| Duljina | 2517 mm |
|---|---|
| Širina | 93 mm |
| Visina | 1996 mm |
| Mjera L | 2730 mm |
| Mjera H | 1996 mm |
| Mjera I | 2085 mm |
| Kut α | 25 |
Tehnički podaci
| podesivo | ne |
|---|---|
| Min. kut nagiba | 25 ° |
| Maks. kut nagiba | 25 ° |
| Dimenzija | 2517x91x1996 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Kabelski kanal integrirani | ne |
| Kabelski kanal kao opcija | da |
| Prikladno za krovni materijal | Ostalo |
| Potrebno probijanje krova | ne |
| Poravnanje | vertikalno |
| Sidrenje | samostojeće |
| Vrsta montaže fotonaponskog montažnog sustava | Pod |
| Širina modula min. | 990 mm |
| Širina modula maks. | 1310 mm |
| Visina modula min. | 20 mm |
| Visina modula maks. | 50 mm |
| Min. duljina modula | 1600 mm |
| Maks. duljina modula | 1850 mm |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 70,6337 kg CO2e / 1 Komad |
|---|
Accessories
Pribor za montažu
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 1148276
Vijak s kukastom glavom A4Type
MS50HB M12x30 A4
Smallest selling unit: 50 Komada
50Komada
Komada
Item no. 1148280
Vijak s kukastom glavom A4Type
MS50HB M12x60 A4
Smallest selling unit: 25 Komada
25Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Min. kut nagiba
Maks. kut nagiba
Item no.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
Duljina
Min. kut nagiba
Maks. kut nagiba
VT 10S FT
Item no.
5901550
Duljina
2689
Min. kut nagiba
10
Maks. kut nagiba
10
VT 10M FT
Item no.
5901552
Duljina
3110
Min. kut nagiba
10
Maks. kut nagiba
10
VT 10L FT
Item no.
5901554
Duljina
3489
Min. kut nagiba
10
Maks. kut nagiba
10
VT 25S FT
Item no.
5901556
Duljina
2517
Min. kut nagiba
25
Maks. kut nagiba
25
VT 25M FT
Item no.
5901558
Duljina
2898
Min. kut nagiba
25
Maks. kut nagiba
25
VT 25L FT
Item no.
5901560
Duljina
3236
Min. kut nagiba
25
Maks. kut nagiba
25
VT 30S FT
Item no.
5901562
Duljina
2732
Min. kut nagiba
30
Maks. kut nagiba
30
VT 30M FT
Item no.
5901564
Duljina
2779
Min. kut nagiba
30
Maks. kut nagiba
30
VT 30L FT
Item no.
5901566
Duljina
3104
Min. kut nagiba
30
Maks. kut nagiba
30
