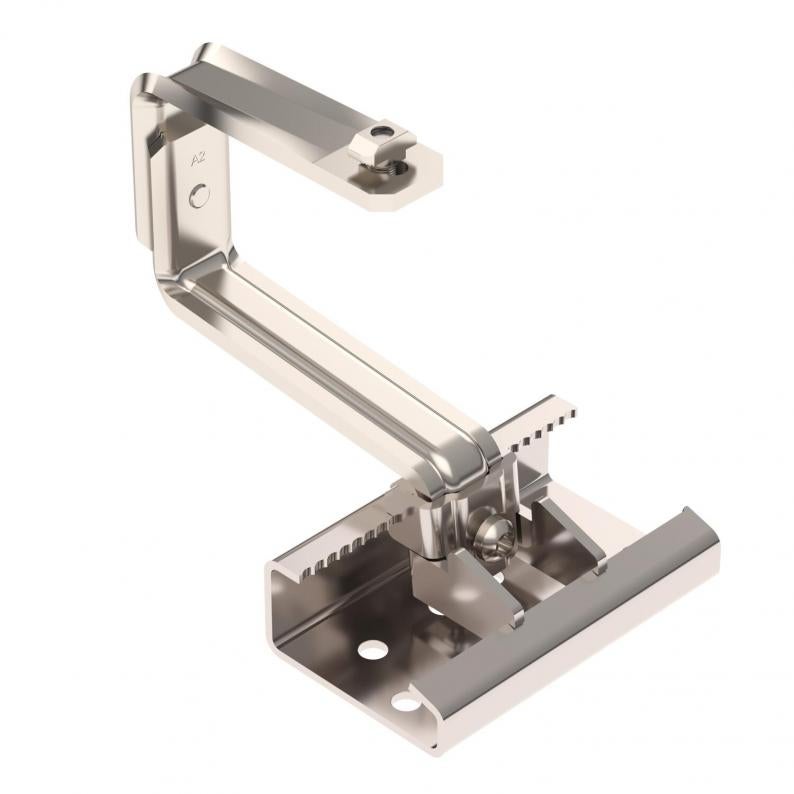

Krovna kuka za ugradnju FN modula, profil koji se može pričvrstiti vijcima, crijepni krov
Type DHU T A2
|Item no. 5901404
|EAN 4012197453565
Item no. / Type
5901404 / DHU T A2
Smallest selling unit: 10 Komada
10Komada
Komada
Description
Krovne kuke za montažu fotonaponskih modula na kose krovove u kombinaciji s nosivim profilom TP 45. Prikladno za krovove prekrivene crijepom. Pričvršćivanje vijcima na nosivi profil. Ugradnja na krovne rogove vijcima s tanjurastom glavom TKS. Krovna kuka mora se pričvrstiti vodoravno i podesiti okomito s pomoću vijčanih spojeva, odgovarajući ključ Torx 40. Podešavanje visine u području krovne letve od 40-54 mm, mogućnost bočnog podešavanja do 76 mm, podešavanje visine nosećeg profila do 18 mm.
Technical data
Dimenzije
| Širina | 120 mm |
|---|
Tehnički podaci
| Debljina materijala | 8 mm |
|---|---|
| S montažnom oplatom | da |
| podesivo | da |
| Min. kut nagiba | 90 ° |
| Maks. kut nagiba | 0 ° |
| Dimenzija | 120x186x150 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Prikladno za pričvršćivanje fotonaponskih krovnih/fasadnih pričvršćivanja | Pričvršćenje kosog krova |
| Prikladno za krovni materijal | Crijep |
| Širina pričvrsne pločice | 75 mm |
| Dužina pričvrsne pločice | 120 mm |
| Visina pričvrsne pločice | 36 mm |
| Potrebno probijanje krova | da |
| Poravnanje | horizontalno |
| Sidrenje | pričvrstiti vijkom |
| Serija proizvoda | Magic Pitch fotonaponski moduli |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 6,4247 kg CO2e / 1 Komad |
|---|
