Konzola AW 30 FT
Type AW 30 41 FT
Item no. 6419763
EAN 4012196206834
Item no. / Type
Širina
F u kN
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za srednja opterećenja, sa zavarenom stopom.
Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz obje ručke profila. Postavite odgovarajuće odstojnike!
Technical data

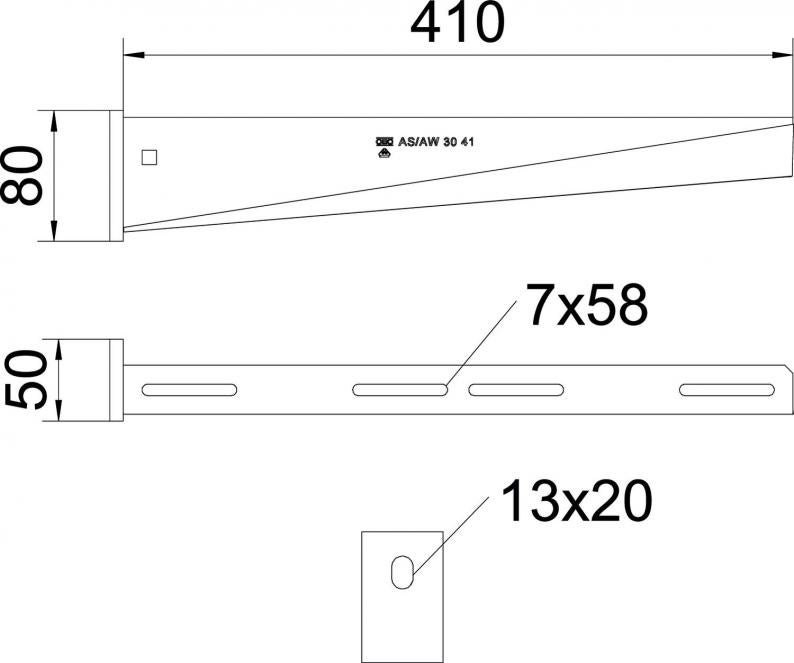

Dimenzije
| Duljina | 50 mm |
|---|---|
| Širina | 410 mm |
| Visina | 80 mm |
| Mjera A | 50 mm |
| Mjera B | 410 mm |
| Mjera H | 80 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Nehrđajući plemeniti čelik, obrađen | ne |
| Kutno područje, min. | 90 mm |
| Kutno područje, maks. | 90 mm |
| Promjer rupe | 13 mm |
| EPD artikl | da |
| Izvedba | Konzola |
| Sukladno ROHS-u | da |
| F u kN | 3 kN |
| Dimenzija | B410mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 30 serija |
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Krivulja opterećenja s dužinom konzole u mm
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 1,9601 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,9601 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 6406122
Torban vijak, s proširenom maticom FType
FRSB 6x12 F
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Certifikati (1)
Upute i pomoći (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
F u kN
Boja
Item no.
AW 30 11 FT
110
3
cink
6419704
AW 30 16 FT
160
3
cink
6419712
AW 30 21 FT
210
3
cink
6419720
AW 30 31 FT
310
3
cink
6419747
AW 30 41 FT
410
3
cink
6419763
AW 30 51 FT
510
3
cink
6419798
AW 30 61 FT
610
3
cink
6419828
AW 30 71 FT
710
3
cink
6419836
AW 30 56 FT
560
3
cink
6419844
