Kabelska polica SKS 110 FS
Type SKS 120 FS
Item no. 6061206
EAN 4012196062232
Item no. / Type
Duljina
Širina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
SKS 110 = kabelske police za velika opterećenja visine 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data

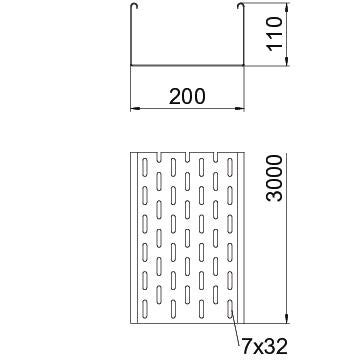

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 110 mm |
| Mjera W | 200 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 218 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 21800 mm² |
| S poklopcem | ne |
| Dimenzije | 110 x 200 |
| Sukladno ROHS-u | da |
| Dimenzija | 110x200x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija SKS |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,4 kN/m |
| Razmak podupiranja 2,5m | 1,76 kN/m |
| Razmak podupiranja 3,0m | 1,2 kN/m |
| Razmak podupiranja 3,5m | 0,84 kN/m |
| Razmak podupiranja 4,0m | 0,8 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 12,3473 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 12,3473 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 200 FS
7070213
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 6067131
Uzdužna i kutna spojnica 110 FSType
RLVL 110 FS
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7070213
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 200 FS
Smallest selling unit: 20 Komada
20Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Item no.
SKS 110 FS
3000
100
ne
1,5
pocinčano
Čelik
6061109
SKS 120 FS
3000
200
ne
1,5
pocinčano
Čelik
6061206
SKS 130 FS
3000
300
ne
1,5
pocinčano
Čelik
6061303
SKS 140 FS
3000
400
ne
1,5
pocinčano
Čelik
6061400
Širina
SKS 110 FS
Item no.
6061109
Duljina
3000
Širina
100
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
SKS 120 FS
Item no.
6061206
Duljina
3000
Širina
200
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
SKS 130 FS
Item no.
6061303
Duljina
3000
Širina
300
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
SKS 140 FS
Item no.
6061400
Duljina
3000
Širina
400
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
