Zidna konzola AW 80
Type AW 80 21 FT
|Item no. 6417752
|EAN 4012196203475
Item no. / Type
Širina
F u kN
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za velika opterećenja, sa zavarenom stopom.
Kod pričvršćenja kabelske police i ljestvi pomoću torban vijka veličine M6 posebno naručite podloške velike površine (perforacija u konzoli 9 x ...).
Technical data

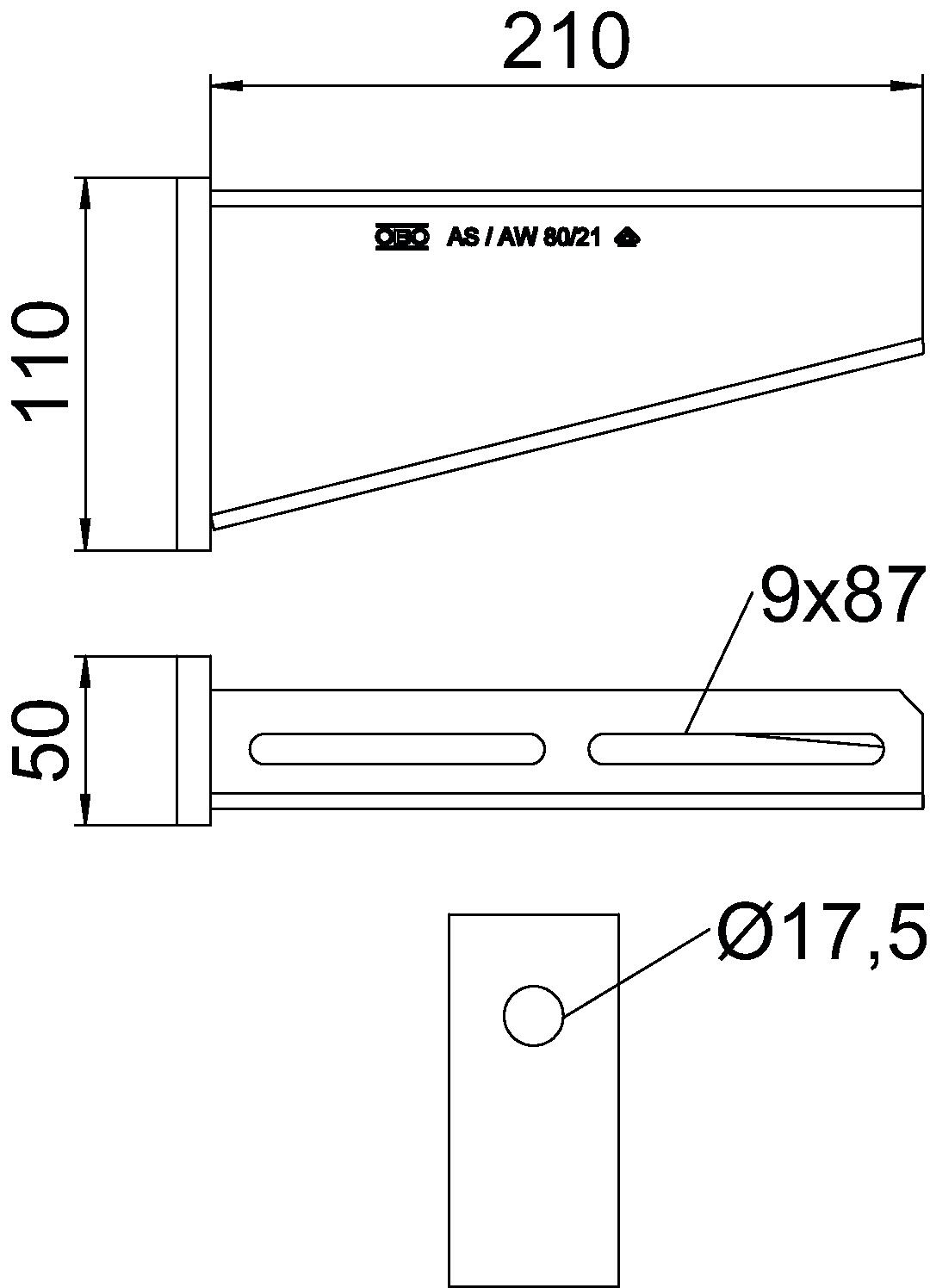

Dimenzije
| Duljina | 50 mm |
|---|---|
| Širina | 210 mm |
| Visina | 110 mm |
| Mjera A | 50 mm |
| Mjera B | 210 mm |
| Mjera H | 110 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Nehrđajući plemeniti čelik, obrađen | ne |
| Kutno područje, min. | 90 mm |
| Kutno područje, maks. | 90 mm |
| Promjer rupe | 17,5 mm |
| Izvedba | Konzola |
| Sukladno ROHS-u | da |
| F u kN | 8 kN |
| Dimenzija | B210mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 80 serija |

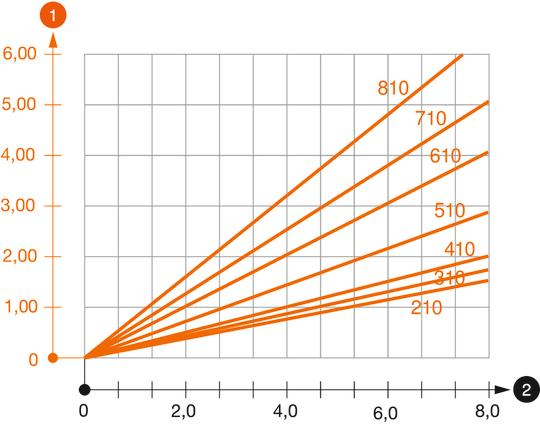

Savijanje vrha konzole kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Krivulja opterećenja s dužinom konzole u mm
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 2,6672 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,6672 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 6406122
Torban vijak, s proširenom maticom FType
FRSB 6x12 F
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (1)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
F u kN
Item no.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 61 FT
610
8
6417833
AW 80 71 FT
710
8
6417868
AW 80 81 FT
810
8
6417884
