Zaštita za SMA priključak: ženski/ženski

Type DS-SMA W/W

Item no. 5093277

EAN 4012195867050

Podatkovni list (PDF)

undefined

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5093277 / DS-SMA W/W

Broj polova

Utični sustav

SMA

Najviši trajni napon AC

130 V

Najviši trajni napon DC

185 V

Smallest selling unit: 1 Komada

Komada

Description

Zaštita za vodiče za prijenos podataka

• Visoka opteretivost impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (međuutikač), m = utikač / w = utičnica
• Optimalna prijenosna karakteristika
• 5-godina jamstva
• Sa SMA-konktorom

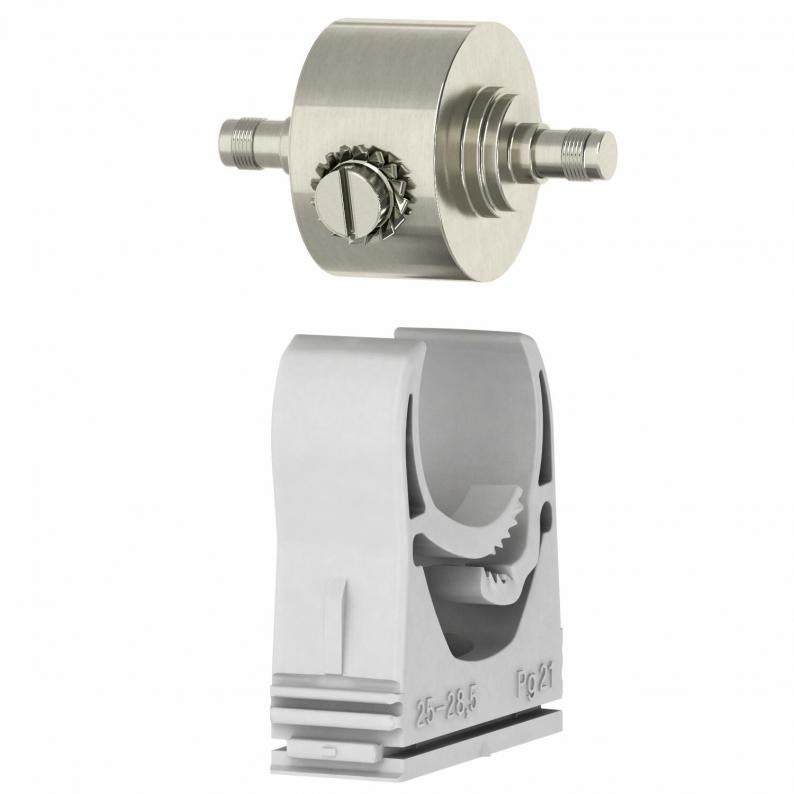

• Uključena OBO Multi-Quick-obujmica 25-28 za jednostavnu instalaciju
• 50-Ω-technika

Primjena: Radiotehnologija i tehnologija za prijenos podataka sa SMA-utikačem

Technical data

Tehnički podaci

Broj polova	1
Prigušenje povratnog toka	≥14 dB
Valni otpor	50 Ω
Dojavni kontakt	ne
Signalizacija na uređaju	bez
Utični sustav	SMA
Razina zaštite linija - linija	<800 V
Razina zaštite linija - zemlja	<800 V
Stupanj zaštite	IP40
Ispitna norma	IEC 61643-21
Kapacitet (žila-žila)	<10 pF
Kapacitet (žila-zemlja)	<10 pF
Izvedba testirana na eksplozije	ne
Otpor instalacije	>1 GΩ
Priključak oplete	da
Zaštita	izravno
Jakost udarne struje žila-žila	C2: 10 kV / 5 kA (8/20µs)
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Ukupna nazivna odvodna struja (10/350)	5 kA
Ukupna nazivna odvodna struja (8/20)	10 kA
Nazivna strujna opterećenja DC	10 A
Nazivna strujna opterećenja AC	7 A
Kontrola odvodnika	ne
Najviši trajni napon AC	130 V
Najviši trajni napon DC	185 V
Granična frekvencija	3700 MHz
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Kategorie	Tip 1+2 / D1+C2
Razina zaštite	<800 V
LPZ	0→2
Impulsna struja	2,5 kA
Uneseno prigušenje (insertion loss)	≤0,2 dB
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	130V

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,1077 kg CO2e / 1 Komad
