Zaštita za F priključak: ženski/ženski
Type DS-F W/W
|Item no. 5093272
|EAN 4012195022619
Item no. / Type
Najviši trajni napon AC
Najviši trajni napon DC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Zaštitni uređaji za koaksijalne podatkovne vodove
• Osnovna zaštita
• Visoka otpornost na impulse D1: 2 kA (10/350)
• Lako se postavlja (srednji utikač), m = utikač, w = utičnica
• Različite kombinacije priključnica
• S F konektorom
• Optimalni prijenos

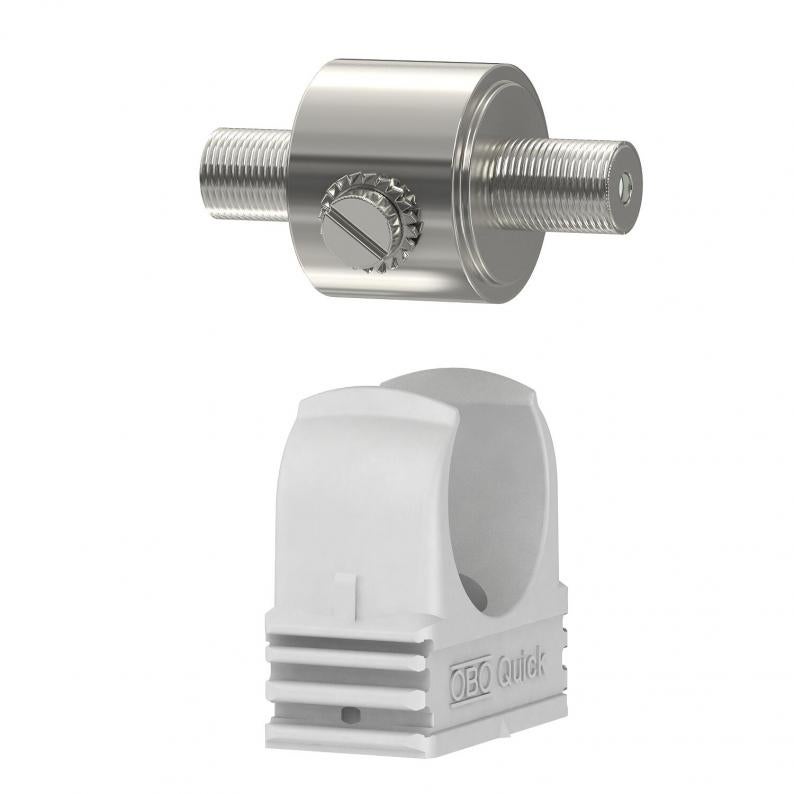

• Uključuje OBO Quick stezaljku M25 za jednostavnu montažu
Primjena: zaštita TV i SAT instalacija, višestrukih sklopki, prijamnika, kao i DVB-T(2) prijamnika
• Osnovna zaštita
• Visoka otpornost na impulse D1: 2 kA (10/350)
• Lako se postavlja (srednji utikač), m = utikač, w = utičnica
• Različite kombinacije priključnica
• S F konektorom
• Optimalni prijenos
• Uključuje OBO Quick stezaljku M25 za jednostavnu montažu
Primjena: zaštita TV i SAT instalacija, višestrukih sklopki, prijamnika, kao i DVB-T(2) prijamnika
Technical data
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Prigušenje povratnog toka | ≥14 dB |
| Valni otpor | 75 Ω |
| Dojavni kontakt | ne |
| Signalizacija na uređaju | bez |
| Utični sustav | f |
| Razina zaštite linija - linija | <800 V |
| Razina zaštite linija - zemlja | <800 V |
| Stupanj zaštite | IP40 |
| Ispitna norma | IEC 61643-21 |
| Kapacitet (žila-žila) | <10 pF |
| Kapacitet (žila-zemlja) | <20 pF |
| Izvedba testirana na eksplozije | ne |
| Otpor instalacije | >1 GΩ |
| Priključak oplete | da |
| Zaštita | izravno |
| Jakost udarne struje žila-žila | C2: 10 kV / 5 kA (8/20µs) |
| Jakost udarne struje žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna nazivna odvodna struja (10/350) | D1: 2 kA |
| Ukupna nazivna odvodna struja (8/20) | 10 kA |
| Nazivna strujna opterećenja DC | 5 A |
| Nazivna strujna opterećenja AC | 3,5 A |
| Kontrola odvodnika | ne |
| Najviši trajni napon AC | 130 V |
| Najviši trajni napon DC | 185 V |
| Granična frekvencija | 3400 MHz |
| SPD sukladno IEC 61643-21 | Razred I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Razina zaštite | <800 V |
| Sukladno ROHS-u | da |
| LPZ | 0→2 |
| Impulsna struja | 1 kA |
| Uneseno prigušenje (insertion loss) | ≤0,9 dB |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 130V |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,1413 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1413 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
