Zaštita za BNC priključak: ženski/ženski
Type DS-BNC W/W
|Item no. 5093236
|EAN 4012195390978
Item no. / Type
Najviši trajni napon AC
Najviši trajni napon DC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Zaštita za vodiče za prijenos podataka
• Osnovna zaštita
• Visoka opteretivost impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (međuutikač), m = utikač / ž = utičnica
• Razne kombinacije utikača
• S BNC konektorom
• Optimalne prijenosne karakteristike

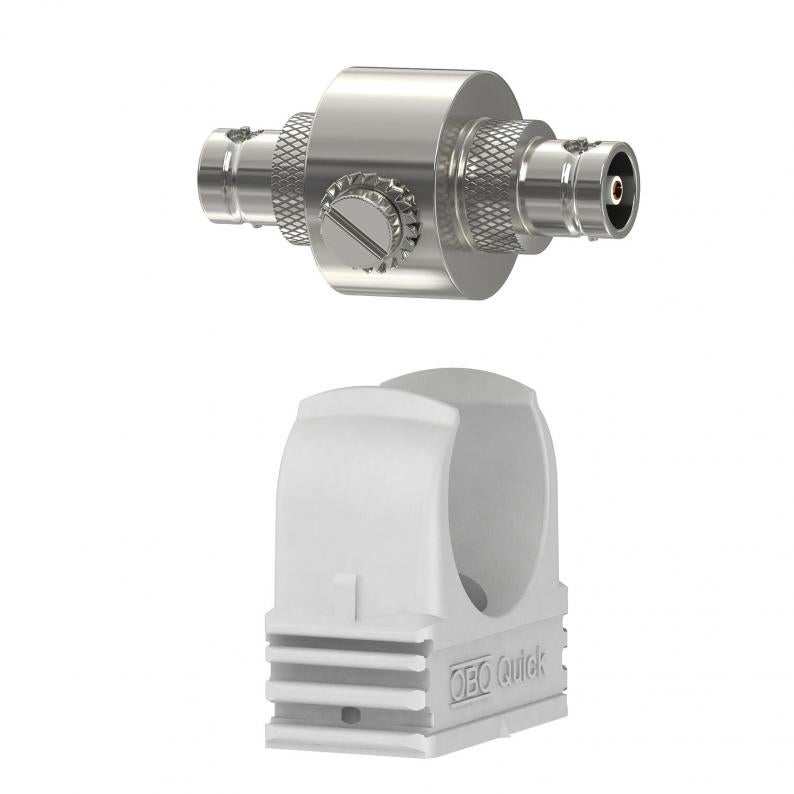

• Uključena OBO Quick obujmica M25 za jednostavnu instalaciju
• Osnovna zaštita
• Visoka opteretivost impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (međuutikač), m = utikač / ž = utičnica
• Razne kombinacije utikača
• S BNC konektorom
• Optimalne prijenosne karakteristike
• Uključena OBO Quick obujmica M25 za jednostavnu instalaciju
Technical data
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Prigušenje povratnog toka | ≥14 dB |
| Valni otpor | 50 Ω |
| Dojavni kontakt | ne |
| Signalizacija na uređaju | bez |
| Utični sustav | BNC |
| Razina zaštite linija - linija | <800 V |
| Razina zaštite linija - zemlja | <800 V |
| Stupanj zaštite | IP40 |
| Ispitna norma | IEC 61643-21 |
| Kapacitet (žila-žila) | <40 pF |
| Kapacitet (žila-zemlja) | <20 pF |
| Izvedba testirana na eksplozije | ne |
| Otpor instalacije | >1 GΩ |
| Priključak oplete | da |
| Zaštita | izravno |
| Jakost udarne struje žila-žila | C2: 10 kV / 5 kA (8/20µs) |
| Jakost udarne struje žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna nazivna odvodna struja (10/350) | D1: 5 kA |
| Ukupna nazivna odvodna struja (8/20) | 10 kA |
| Nazivna strujna opterećenja DC | 10 A |
| Nazivna strujna opterećenja AC | 7 A |
| Kontrola odvodnika | ne |
| Najviši trajni napon AC | 130 V |
| Najviši trajni napon DC | 185 V |
| Granična frekvencija | 2200 MHz |
| SPD sukladno IEC 61643-21 | Razred I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Razina zaštite | <800 V |
| LPZ | 0→2 |
| Impulsna struja | 2,5 kA |
| Uneseno prigušenje (insertion loss) | ≤0,95 dB |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |

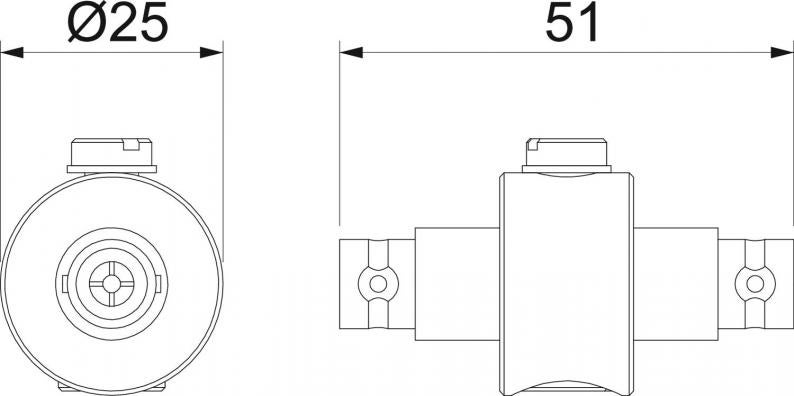

| Dimenzija | 130V |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0435 kg CO2e / 1 Komad |
|---|
