Zaštita od prenapona za LED sustave ÜSM-20-230I1PE65
Type ÜSM-20-230I1PE65
|Item no. 5092433
|EAN 4012196515431
Item no. / Type
5092433 / ÜSM-20-230I1PE65
Stupanj zaštite
IP65
Najviši trajni napon AC
255 V
Broj polova
1+N/PE
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.
Namijenjen za zaštitu LED rasvjete odnosno LED transformatora.• S prikazom funkcije i isključivanjem strujnog kruga kod prestanka rada odvodnika
• Male dimenzije za ugradnju u priključnu kutiju na stupu, odnosno ispred transforamtora
• 1+NPE zaštitni sklop s kapacitetom odvodnje 20 kA
• Smanjenje prenapona ispod 1500 V odnosno 1000 V @ 5 kA
• Sa ili bez isključivanja svjetiljke u slučaju kvara
Primjena: u rasvjetnom stupu, razvodnim kutijama, kabelskim kanalima, podnim instalacijama
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.
Namijenjen za zaštitu LED rasvjete odnosno LED transformatora.• S prikazom funkcije i isključivanjem strujnog kruga kod prestanka rada odvodnika
• Male dimenzije za ugradnju u priključnu kutiju na stupu, odnosno ispred transforamtora
• 1+NPE zaštitni sklop s kapacitetom odvodnje 20 kA
• Smanjenje prenapona ispod 1500 V odnosno 1000 V @ 5 kA
• Sa ili bez isključivanja svjetiljke u slučaju kvara
Primjena: u rasvjetnom stupu, razvodnim kutijama, kabelskim kanalima, podnim instalacijama
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.
Technical data

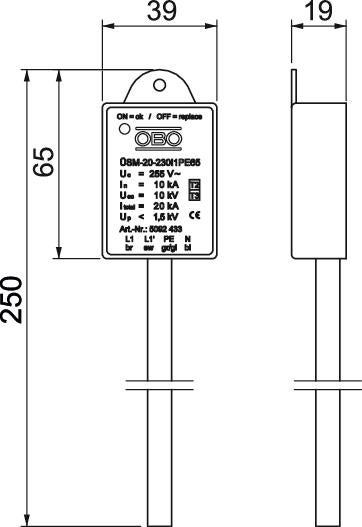

Dimenzije
| Duljina | 250 mm |
|---|---|
| Širina | 40 mm |
| Visina | 19 mm |
Tehnički podaci
| Signalizacija na uređaju | optički |
|---|---|
| Stupanj zaštite | IP65 |
| Najviši trajni napon (L-N) | 255 V |
| Najviši trajni napon (N-PE) | 255 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 10 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 10 kA |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 10 kA |
| Maksimalna odvodna struja (8/20 μs) [N-PE] | 10 kA |
| Ispitni razred tipa 2 | da |
| Ispitni razred tipa 3 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Razina zaštite [L-N] | ≤1,5 |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 10 kA |
| Broj polova | 1+N/PE |
| Način montaže | ostalo |
| Maksimalni predosigurač | 16 |
| Izvedba | 1 - polan + NPE za SK I |
| Sukladno ROHS-u | da |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 16 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| Dužina priključnog kabela | 0,25 m |
| SPD sukladno IEC 61643-1 | class II+III |
| U skladu s EN 61643-11 | tip 2+3 |
| LPZ | 1→2 |
| Maksimalna odvodna struja (8/20 μs) | 20 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 16 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 230V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 20 kA |
|---|---|
| Zajednička razina zaštite [L-PE] | 1,6 kV |
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 0,0394 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0394 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
