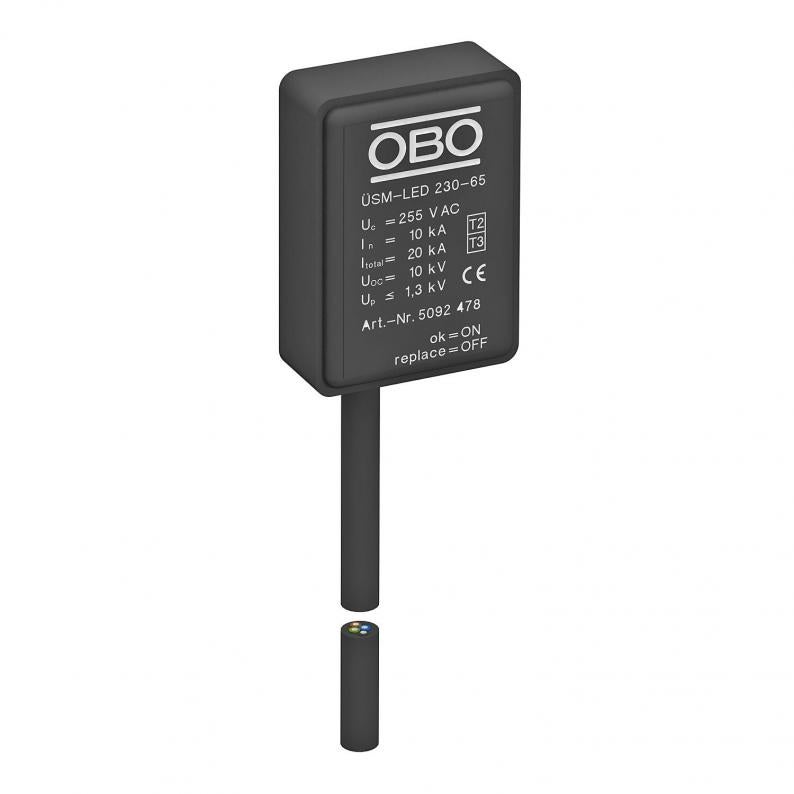

Zaštita od prenapona za LED sustave 230 V IP65

Type ÜSM-LED 230-65

Item no. 5092478

EAN 4012196439034

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5092478 / ÜSM-LED 230-65

Stupanj zaštite

IP65

Najviši trajni napon AC

255 V

Broj polova

1+N/PE

Smallest selling unit: 25 Komada

Komada

Description

Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.

Namijenjena za zaštitu LED rasvjete odnosno LED transformatora.

• Optički prikaz funkcije

• Male veličine, idealan za ugradnju u kućišta

• IP65 s priključnim kabelom od 25 cm

• 1+NPE s kapacitetom odvodnje najviše 20kA

• Ograničenje prenapona ispod 1300 V odnosno 1000 V @ 5 kA

• Sa ili bez isključenja rasvjete u slučaju ispada

Primjena: univerzalno primjenjiv za sva rasvjetna tijela
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.

Technical data

Tehnički podaci

Oblik mreže	sve
Signalizacija na uređaju	optički
Stupanj zaštite	IP65
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V
Nazivna odvodna struja (8/20 µs) [L-N]	10 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	10 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	20 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	20 kA
Daljinska signalizacija	ne
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Nazivni napon AC (50 / 60 Hz)	230 V
Integrirani predosigurač	ne
Razina zaštite [L-N]	≤1,3
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	10 kA
Broj polova	1+N/PE
Način montaže	ostalo
Maksimalni predosigurač	16
Izvedba	1+NPE
Otporan na kratki spoj	ne
Sukladno ROHS-u	da
Nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C

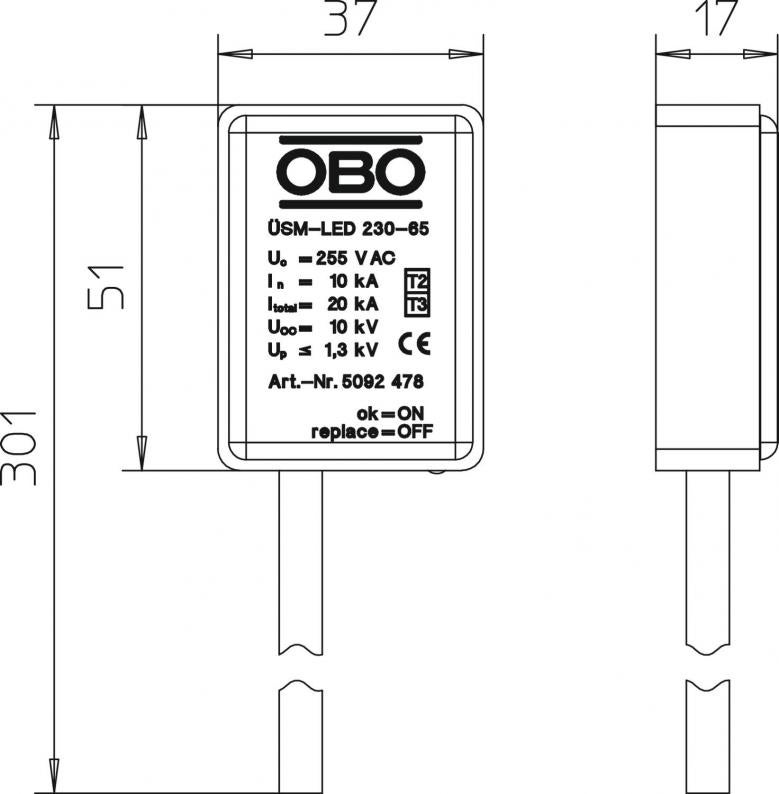

Dužina priključnog kabela	0,25 m
SPD sukladno IEC 61643-1	class II+III
U skladu s EN 61643-11	tip 2+3
LPZ	2→3
Maksimalna odvodna struja (8/20 μs)	20 kA
Vrijeme odziva	<25 ns
Maksimalni predosigurač	16 A
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	230V

Mogućnosti priključka

Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata	0,0131 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,0131 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
