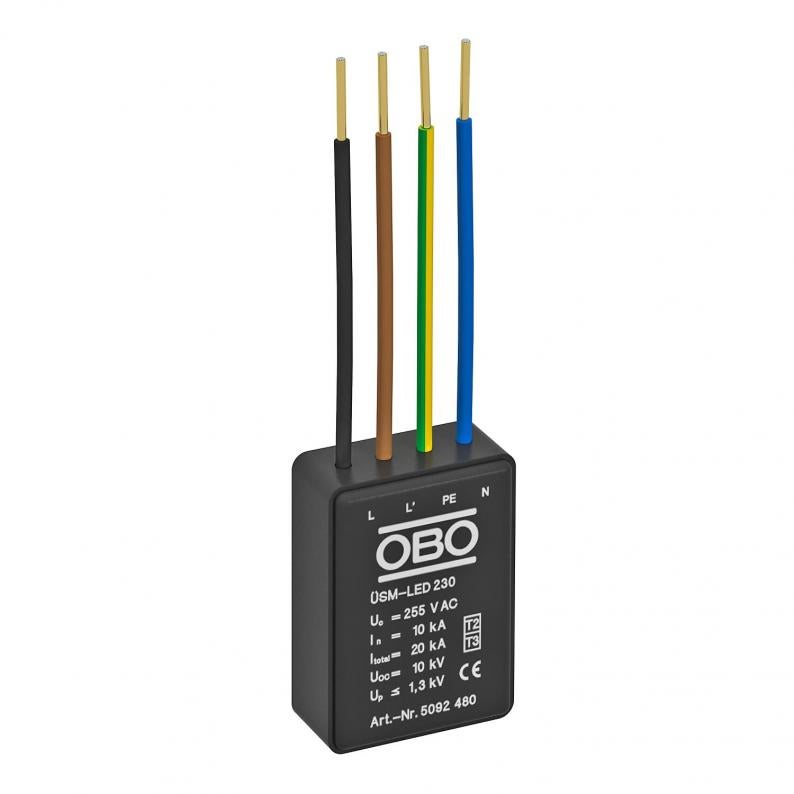

Zaštita od prenapona za LED sustave 230 V
Type ÜSM-LED 230
|Item no. 5092480
|EAN 4012196035441
Item no. / Type
5092480 / ÜSM-LED 230
Stupanj zaštite
IP20
Najviši trajni napon AC
255 V
Broj polova
1+N/PE
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.
Namijenjen za zaštitu LED rasvjete odnosno LED transformatora.
• Optički prikaz funkcije
• Male veličine, idealan za ugradnju u kućišta
• 1+NPE s kapacitetom odvodnje najviše 20kA
• Ograničenje prenapona ispod 1300 V odnosno 1000 V @ 5 kA
• Sa ili bez isključenja rasvjete u slučaju ispada
Primjena: univerzalno primjenjiv za sva rasvjetna tijela
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.
Namijenjen za zaštitu LED rasvjete odnosno LED transformatora.
• Optički prikaz funkcije
• Male veličine, idealan za ugradnju u kućišta
• 1+NPE s kapacitetom odvodnje najviše 20kA
• Ograničenje prenapona ispod 1300 V odnosno 1000 V @ 5 kA
• Sa ili bez isključenja rasvjete u slučaju ispada
Primjena: univerzalno primjenjiv za sva rasvjetna tijela
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.
Technical data
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 255 V |
| Najviši trajni napon (N-PE) | 255 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 10 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 10 kA |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 20 kA |
| Maksimalna odvodna struja (8/20 μs) [N-PE] | 20 kA |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Ispitni razred tipa 3 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Razina zaštite [L-N] | ≤1,3 |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 10 kA |
| Broj polova | 1+N/PE |
| Način montaže | ostalo |
| Maksimalni predosigurač | 16 |
| Izvedba | 1+NPE |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 16 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| Dužina priključnog kabela | 0,09 m |
| SPD sukladno IEC 61643-1 | class II+III |
| U skladu s EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna odvodna struja (8/20 μs) | 20 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 16 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 230V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 20 kA |
|---|
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0251 kg CO2e / 1 Komad |
|---|
