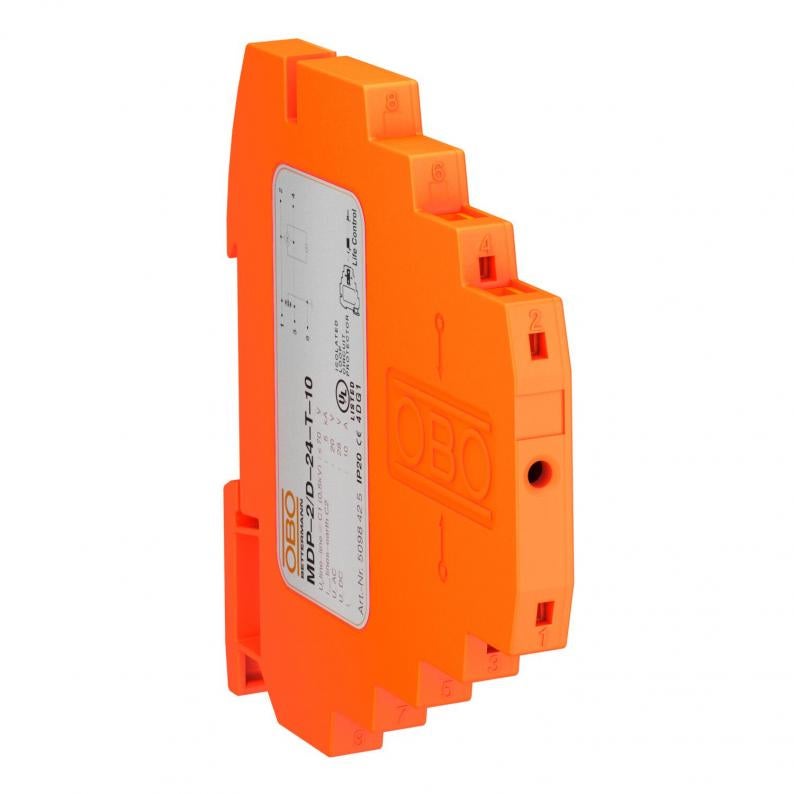

Zaštita, 2-polna, izvedba 24 V

Type MDP-2 D-24-T-10

Item no. 5098425

EAN 4012195787389

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5098425 / MDP-2 D-24-T-10

Broj polova

Utični sustav

Stezaljka

Najviši trajni napon AC

20 V

Najviši trajni napon DC

28 V

Smallest selling unit: 1 Komada

Komada

Description

Barijera munje s fukcijom ispitivanja; izvedba 24 V

• Nazivna struja opterećenja 10 A
• Zaštita za višežilne sustave
• Direktno uzemljenje oplete sa stezaljkama bez vijaka
• Širina samo 8,7 mm
• Zaštitno spajanje moguće je ispitati pomoću uređaja Life Control
• Široki frekvencijski pojas do 100MHz
• UL oznaka (4DG1)

Primjena: univerzalna primjena na 35 mm montažnom profilu u svakom uobičajenom razvodnom ormaru.

Technical data

Tehnički podaci

Broj polova	2
Signalizacija na uređaju	može se očitati
Utični sustav	Stezaljka
Razina zaštite linija - linija	<70 V
Razina zaštite linija - zemlja	<800 V
Stupanj zaštite	IP20
Ispitna norma	IEC 61643-21
Razina zaštite @ C1	<65 V
Nazivni napon	24 V
Kapacitet (žila-žila)	< 40 pF
Uzemljenje preko:	Montažni profil
Otpor instalacije	>100 MΩ
Priključak oplete	da
Zaštita	izravno
Jakost udarne struje žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Ukupna nazivna odvodna struja (10/350)	D1: 1 kA
Ukupna nazivna odvodna struja (8/20)	5 kA
Nazivna strujna opterećenja DC	10 A
Nazivna strujna opterećenja AC	0,7 A
Najviši trajni napon AC	20 V
Najviši trajni napon DC	28 V
Odobrenja	UL
Granična frekvencija	100 MHz
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Kategorie	Tip 1+2+3 / D1+C2+C1
Sukladno ROHS-u	da
LPZ	0→3
Impulsna struja	0,5 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Maks. presjek krutog priključka	2,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Maks. presjek višežičnog priključka	1,5 mm²
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	24V

Mogućnosti priključka

Min. presjek krutog priključka	0,14 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Maks. presjek fleksibilnog priključka.	2,5 mm²

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,3044 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3044 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
