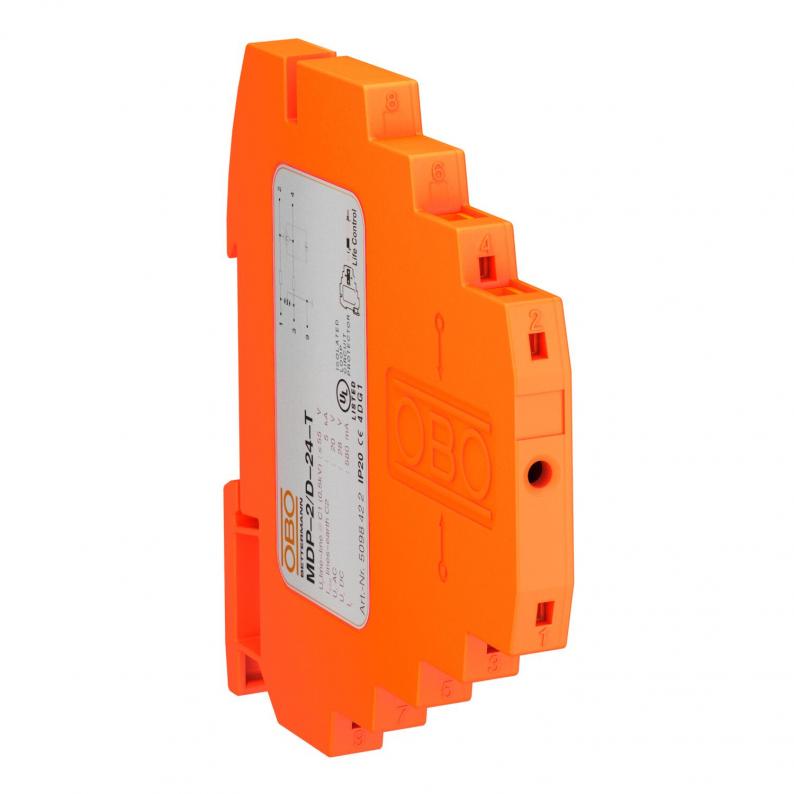

Zaštita, 2-polna, 24 V
Type MDP-2 D-24-T
|Item no. 5098422
|EAN 4012195406860
Item no. / Type
Broj polova
Najviši trajni napon AC
Najviši trajni napon DC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Barijera munje s fukcijom ispitivanja; izvedba 24 V
• Nazivna struja opterećenja 0,58 A
• Zaštita za višežilne sustave
• Direktno uzemljenje oplete sa stezaljkama bez vijaka
• Širina samo 8,7 mm
• Zaštitno spajanje moguće je ispitati pomoću uređaja Life Control
• Široki frekvencijski pojas do 100MHz
• UL oznaka (4DG1)
Primjena: univerzalna primjena na 35 mm montažnom profilu u svakom uobičajenom razvodnom ormaru.
• Nazivna struja opterećenja 0,58 A
• Zaštita za višežilne sustave
• Direktno uzemljenje oplete sa stezaljkama bez vijaka
• Širina samo 8,7 mm
• Zaštitno spajanje moguće je ispitati pomoću uređaja Life Control
• Široki frekvencijski pojas do 100MHz
• UL oznaka (4DG1)
Primjena: univerzalna primjena na 35 mm montažnom profilu u svakom uobičajenom razvodnom ormaru.
Technical data
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Dojavni kontakt | ne |
| Signalizacija na uređaju | može se očitati |
| Utični sustav | Stezaljka |
| Razina zaštite linija - linija | <55 V |
| Razina zaštite linija - zemlja | <800 V |
| Stupanj zaštite | IP20 |
| Ispitna norma | IEC 61643-21 |
| Razina zaštite @ C1 | <65 V |
| Serijski otpor po žili | 2,35 Ω ± 5 % |
| Nazivni napon | 24 V |
| Kapacitet (žila-žila) | <40 pF |
| Kapacitet (žila-zemlja) | <40 pF |
| Uzemljenje preko: | Montažni profil |
| Izvedba testirana na eksplozije | ne |
| Otpor instalacije | >100 MΩ |
| Priključak oplete | da |
| Zaštita | izravno |
| Jakost udarne struje žila-žila | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Jakost udarne struje žila-zemlja | C2: 5 kV / 2,5 kA (8/20µs) |
| Ukupna nazivna odvodna struja (10/350) | D1: 1 kA |
| Ukupna nazivna odvodna struja (8/20) | 5 kA |
| Nazivna strujna opterećenja DC | 0,58 A |
| Nazivna strujna opterećenja AC | 0,4 A |
| Kontrola odvodnika | ne |
| Najviši trajni napon AC | 20 V |
| Najviši trajni napon DC | 28 V |
| Odobrenja | UL |
| Granična frekvencija | 100 MHz |
| SPD sukladno IEC 61643-21 | Razred I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Sukladno ROHS-u | da |
| LPZ | 0→3 |
| Uneseno prigušenje (insertion loss) | ≤3 dB |
| Maks. presjek krutog priključka | 2,5 mm² |
| Min. presjek višežičnog priključka | 0,14 mm² |
| Maks. presjek višežičnog priključka | 1,5 mm² |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 24V |
Mogućnosti priključka
| Min. presjek krutog priključka | 0,14 mm² |
|---|---|
| Min. presjek fleksibilnog priključka | 0,14 mm² |
| Maks. presjek fleksibilnog priključka. | 2,5 mm² |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,303 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,303 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
