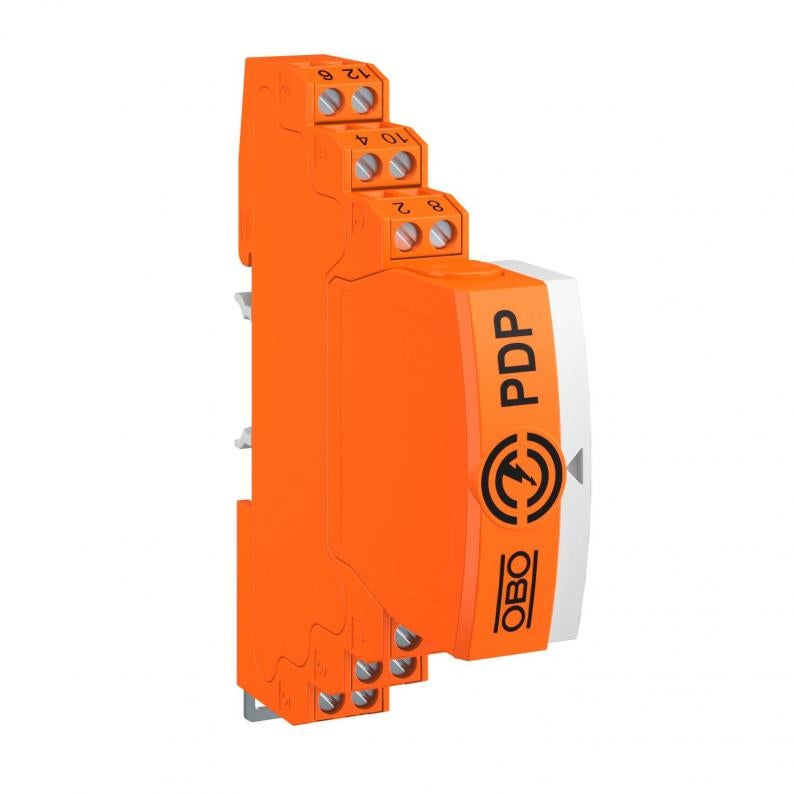

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, s OS, 5 V

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, s OS, 5 V

Type PDP-2-5-D-OS
|
Item no. 5080341
|
EAN 4012196742172
Show all variants
Item no. / Type
Najviši trajni napon AC
Najviši trajni napon DC

Smallest selling unit: 1 Komada

Komada

Description

Vrsta zaštite priključne podatkovne linije 1+2/D1+C2 za mjernu, upravljačku i regulacijsku tehniku

• Zaštitni uređaj za višežilne sustave
• Direktno uzemljenje oklopa
• Frekvencijsko područje do 100 MHz
• Uzemljenje se izvodi preko montažnog profila ili priključnog kabela
• Mala širina od 17,5 mm
• Visoka dostupnost sustava – nema prekida signala bez zaštitnog modula
• S optičkom signalizacijom i mogućnošću daljinske signalizacije putem PDP-PS napajanja
• uključujući integrirani konektor sabirnice

Primjena: univerzalna zaštita od udara munje i prenapona u mjernoj, upravljačkoj i regulacijskoj tehnici.
  • 5 godina jamstva
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Mjerni, upravljački i regulacijski uređaji
  • Prijelaz s LPZ 0 do 2.
  • Installation electrotechnical expertise
  • Ugljični otisak (PCF)

Technical data

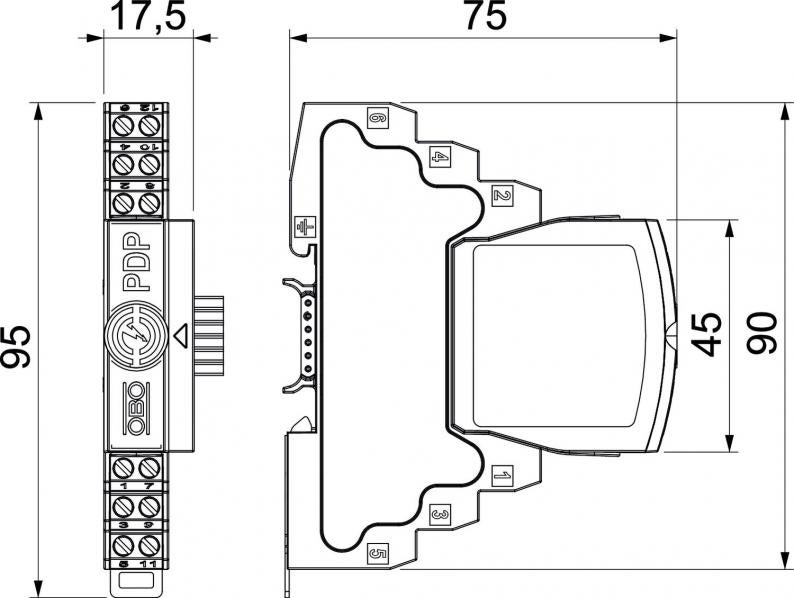

Dimenzije

Duljina75 mm
Širina17,5 mm
Visina95 mm

Tehnički podaci

Broj polova2
Serijski otpor1.2 ± 5%
Signalizacija na uređajubez
Utični sustavStezaljka
Razina zaštite linija - linija100 V
Razina zaštite linija - zemlja850 V
Stupanj zaštiteIP20
Ispitna normaIEC 61643-21
Serijski otpor po žili1,2 Ω ± 5%
Nazivna odvodna struja In prema C2 (ukupno)20 kA
Kapacitet (žila-žila)≤30 pF
Kapacitet (žila-zemlja)≤30 pF
Uzemljenje preko:Priključni kabel/montažni profil
Montaža ulaz / izlazStezaljke s vijcima
Priključak opleteda
Zaštitaizravno
Jakost udarne struje žila-žila10 kV / 5 kA
Jakost udarne struje žila-zemlja10 kV / 5 kA
Ukupna nazivna odvodna struja (10/350)5 kA
Ukupna nazivna odvodna struja (8/20)20 kA
Nazivna strujna opterećenja DC0,6 A
Nazivna strujna opterećenja AC0,425 A
Najviši trajni napon AC4,2 V
Najviši trajni napon DC6 V
Nazivna odvodna struja (8/20 µs)10 kA
Granična frekvencija100 MHz
Izvedba2-polni
SPD sukladno IEC 61643-21Razred I+II / D1+C2
KategorieTip 1+2 / D1+C2
Sukladno ROHS-uda
SPD sukladno IEC 61643-1class I+II
U skladu s EN 61643-11tip 1+2
LPZ0→2
Impulsna struja2,5 kA
Uneseno prigušenje (insertion loss)≤3 dB
Maks. presjek krutog priključka2,5 mm²
Min. presjek višežičnog priključka0,14 mm²
Maks. presjek višežičnog priključka2,5 mm²
Temperaturno područje korištenja, min.-40 °C
Temperaturno područje korištenja, maks.80 °C
Dimenzija5V

Mogućnosti priključka

Min. presjek krutog priključka0,14 mm²
Min. presjek fleksibilnog priključka0,14 mm²
Maks. presjek fleksibilnog priključka.1,5 mm²

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata1,0625 kg CO2e / 1 Komad
CO₂ Footprint (GWP)1,0625 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Komad
Declared Unit Quantity (LCA)1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (3)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)

Variants

Najviši trajni napon AC
Najviši trajni napon DC
PDP-2-5-D-OS
Item no.
5080341
Broj polova
2
Utični sustav
Stezaljka
Najviši trajni napon AC
4,2
Najviši trajni napon DC
6
Izvedba
2-polni
PDP-2-12-D-OS
Item no.
5080343
Broj polova
2
Utični sustav
Stezaljka
Najviši trajni napon AC
12
Najviši trajni napon DC
16
Izvedba
2-polni
PDP-2-24-D-OS
Item no.
5080345
Broj polova
2
Utični sustav
Stezaljka
Najviši trajni napon AC
21
Najviši trajni napon DC
30
Izvedba
2-polni
PDP-2-48-D-OS
Item no.
5080347
Broj polova
2
Utični sustav
Stezaljka
Najviši trajni napon AC
37
Najviši trajni napon DC
52
Izvedba
2-polni
