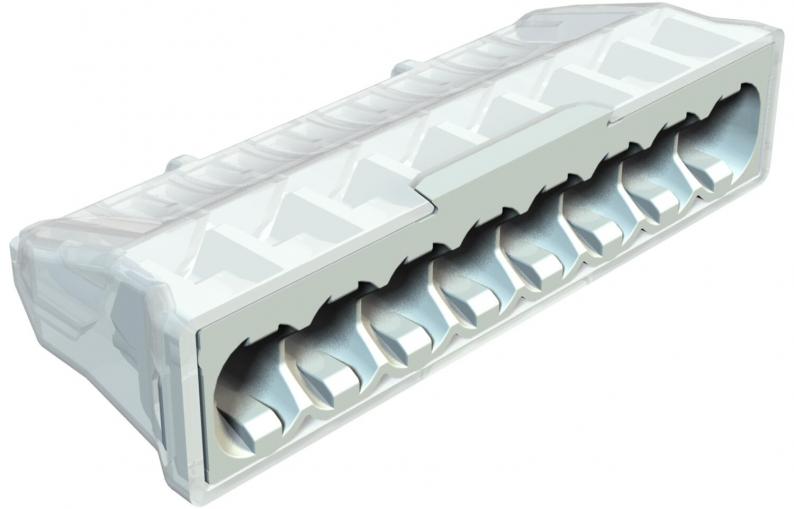

Utična stezaljka, 8-polna

Type 61 825 LGR

Item no. 2054523

EAN 4012195477976

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

2054523 / 61 825 LGR

Nazivni napon

450 V

Min. nazivni presjek

0,5 mm²

Maks. nazivni presjek

2,5 mm²

Broj steznih mjesta

Boja

svijetlo siva; RAL 7035

Smallest selling unit: 50 Komada

Komada

Description

Ispitana prema HRN EN 60998
Bezvijčana stezaljka za spajanje jednožičnih vodiča.
Nazivni presjek:

8 x 0,5 mm² - 2,5 mm² jednožični vodič

8 x 1,5 mm² - 2,5 mm² kruti finožični vodičNazivni napon 450V
Nazivna struja 24A
Dužina skidanja izolacije: 8-9 mm
Ispitni otvor: za ispitivač maks. Ø 2 mm
Maks. dozvoljena tempreatura okoline sukladno HRN EN 60998: 90°C.

Technical data

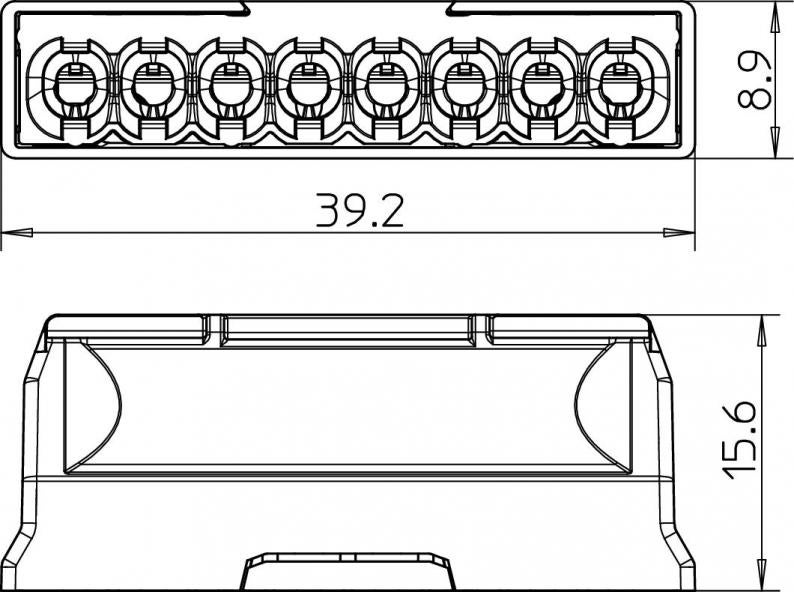

Dimenzije

Duljina	39,2 mm
Širina	15,6 mm
Visina	8,9 mm

Tehnički podaci

Broj polova	8
Nazivna struja	24 A
Nazivni napon	450 V
Prikladno za masivne vodiče	ne
Prikladno za fleksibilne vodiče	ne
Prikladno za višežične vodiče	da
S pokretnom polugom	ne
Min. presjek priključka, puni jednožilni vodič	0,5 mm²
Maks. presjek priključka, puni jednožilni vodič	2,5 mm²
Min. presjek priključka, višežilni vodič	1,5 mm²
Maks. presjek priključka, višežilni vodič	2,5 mm²
Min. nazivni presjek	0,5 mm²
Maks. nazivni presjek	2,5 mm²
Sukladno ROHS-u	da
Presjek	8 x 0,5 mm² - 2,5 mm² jednožični vodič 8 x 1,5 mm² - 2,5 mm² kruti finožični vodič mm²
Broj steznih mjesta	8
Temperaturno područje korištenja, min.	-5 °C
Temperaturno područje korištenja, maks.	90 °C
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C
Dimenzija	8x2,5mm²
Materijal	Poliamid
Boja	svijetlo siva; RAL 7035
Serija proizvoda	HSK
