Utična stezaljka, 3-polna

Type 61 325 LGR

Item no. 2054485

EAN 4012195879916

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

2054485 / 61 325 LGR

Nazivni napon

450 V

Min. nazivni presjek

0,5 mm²

Maks. nazivni presjek

2,5 mm²

Broj steznih mjesta

Boja

svijetlo siva; RAL 7035

Smallest selling unit: 100 Komada

Komada

Description

Ispitana prema HRN EN 60998
Bezvijčana stezaljka za spajanje jednožičnih vodiča.

Nazivni presjek:
3 x 0,5 mm² - 2,5 mm² jednožični vodič

3 x 1,5 mm² - 2,5 mm² kruti višežični vodič
Nazivni napon 450 V
Nazivna struja 24 A
Dužina skidanja izolacije: 8-9 mm
Ispitni otvor: za ispitivač maks. Ø 2 mm
Maks. dozvoljena temperatura okoline sukladno HRN EN 60998: -5 bis +90 C.

Technical data

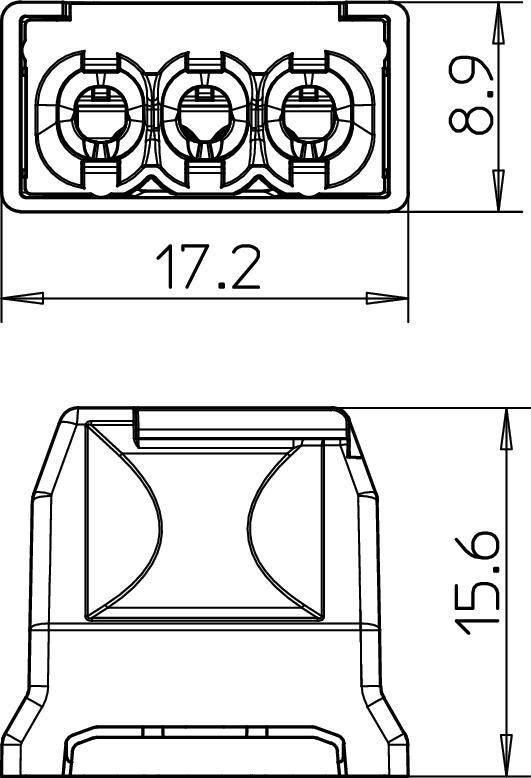

Dimenzije

Duljina	17,2 mm
Širina	15,6 mm
Visina	8,9 mm

Tehnički podaci

Broj polova	3
Nazivna struja	24 A
Nazivni napon	450 V
Prikladno za masivne vodiče	ne
Prikladno za fleksibilne vodiče	ne
Prikladno za višežične vodiče	da
S pokretnom polugom	ne
Min. presjek priključka, puni jednožilni vodič	0,5 mm²
Maks. presjek priključka, puni jednožilni vodič	2,5 mm²
Min. presjek priključka, višežilni vodič	1,5 mm²
Maks. presjek priključka, višežilni vodič	2,5 mm²
Min. nazivni presjek	0,5 mm²
Maks. nazivni presjek	2,5 mm²
Sukladno ROHS-u	da
Presjek	3 x 0,5 mm² - 2,5 mm² jednožični vodič 3 x 1,5 mm² - 2,5 mm² kruti višežični vodič mm²
Broj steznih mjesta	3
Temperaturno područje korištenja, min.	-5 °C
Temperaturno područje korištenja, maks.	90 °C
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C
Dimenzija	3x2,5mm²
Materijal	Poliamid
Boja	svijetlo siva; RAL 7035
Serija proizvoda	HSK
