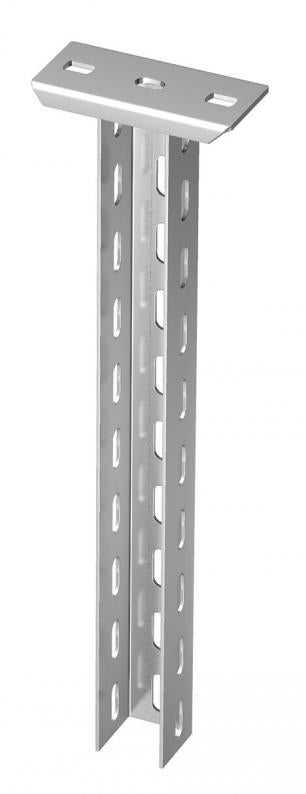

US 5 stropni nosač A2
Type US 5 K 50 A2
|Item no. 6341370
|EAN 4012196350414
Item no. / Type
Duljina
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Stropni nosač (U-profil) sa zavarenom stopom.
Za pričvršćivanje na vodoravne betonske stropove i čelične nosače. Kod primjene konzole širine od 400 mm ili montaže konzole na kraju profila preporučuje se primjena odstojnika tip DSK 45.
Technical data
Dimenzije
| Duljina | 500 mm |
|---|---|
| Širina | 50 mm |
| Visina | 50 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Debljina materijala | 2,5 mm |
| Izvedba | U-profil |
| Sukladno ROHS-u | da |
| maksimalno vlačno opterećenje | 10 kN |
| Dužina konzole 200 | 5,75 kN |
| Dužina konzole 400 | 3,1 kN |
| Dužina konzole 600 | 2,2 kN |
| Dimenzija | 50x50x500 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | Serija US 5K |
Savijanje stropnog nosača kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Dužina konzole u mm
Krivulja opterećenja s dužinom profila u mm
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 8,6712 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 8,6712 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRS 10x25 A2
6406718
Smallest selling unit: 50 Komada
50Komada
Komada
Item no. 6406718
Torban vijak, s podloškom i maticomType
FRS 10x25 A2
Smallest selling unit: 50 Komada
50Komada
Komada
