US 3-stropni nosač

US 3-stropni nosač

Type US 3 K 30 FT
Item no. 6342353
EAN 4012196224531
Show all variants
Item no. / Type
Duljina

Smallest selling unit: 1 Komada

Komada

Description

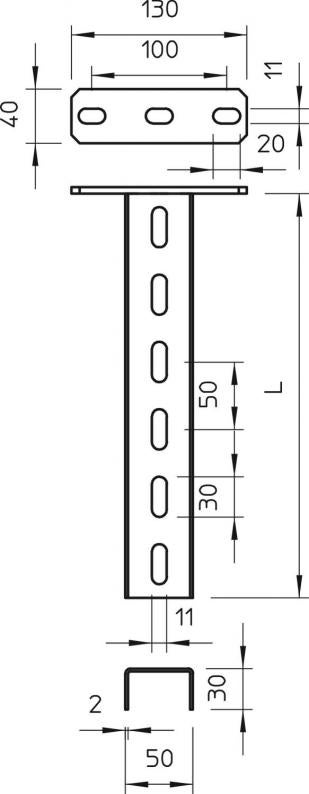

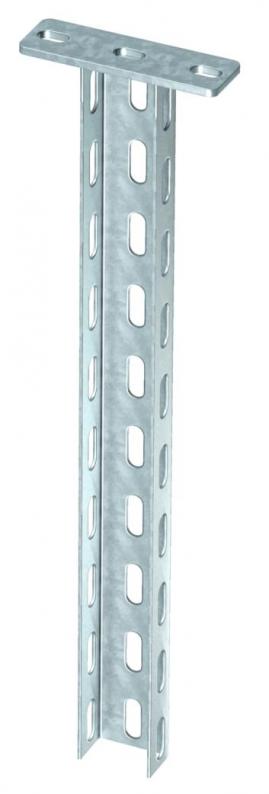

Stropni nosač (U-profil) dimenzije 50 x 30 mm sa zavarenom stopom.


Za pričvršćivanje na vodoravne betonske stropove i čelične nosače. Kod primjene konzole širine od 400 mm ili montaže konzole na kraju stropnog nosača preporučuje se primjena odstojnika tip DSK 25.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina300 mm
Širina50 mm
Visina30 mm
Mjera L300 mm

Tehnički podaci

Očuvanje funkcijeda
Debljina materijala2 mm
S nazubljenjemne
IzvedbaU-profil
Sukladno ROHS-uda
maksimalno vlačno opterećenje5 kN
Dužina konzole 2002,7 kN
Dužina konzole 4001,5 kN
Dimenzija50x30x300
Površinavruće pocinčano
MaterijalČelik
Bojacink
Serija proizvodaSerija US 3K

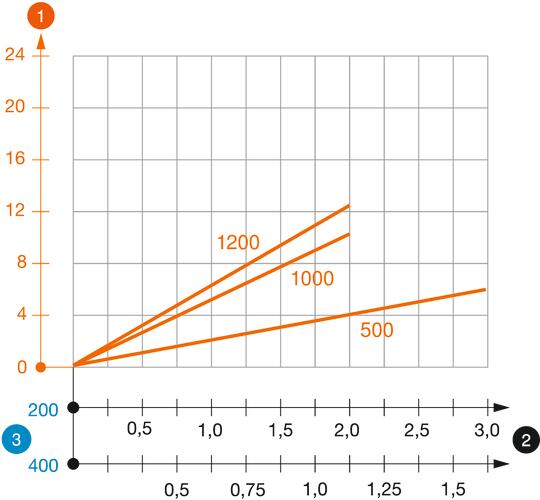

Dijagram opterećenja U-profila tipa US 3 K

Savijanje stropnog nosača kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Dužina konzole u mm

Krivulja opterećenja s dužinom profila u mm

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata1,5179 kg CO2e / 1 Komad
CO₂ Footprint (GWP)1,5179 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1
EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Pribor za montažu

Item no. 6018513

U-profil spojnica
Type
VUS 3 FT

Smallest selling unit: 10 Komada

Komada

Item no. 6338458

Zaštitna kapica
Type
US 3 KS OR

Smallest selling unit: 20 Komada

Komada

Type
FRS 10x25 F 8.8

Smallest selling unit: 50 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (5)
Izjave (5)
Certifikati (1)
Upute i pomoći (5)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Variants

Duljina
US 3 K 20 FT
Item no.
6342351
Duljina
200
Boja
cink
US 3 K 30 FT
Item no.
6342353
Duljina
300
Boja
cink
US 3 K 40 FT
Item no.
6342355
Duljina
400
Boja
cink
US 3 K 50 FT
Item no.
6342357
Duljina
500
Boja
cink
US 3 K 60 FT
Item no.
6342359
Duljina
600
Boja
cink
US 3 K 70 FT
Item no.
6342362
Duljina
700
Boja
cink
US 3 K 80 FT
Item no.
6342364
Duljina
800
Boja
cink
US 3 K 90 FT
Item no.
6342366
Duljina
900
Boja
cink
US 3 K 100 FT
Item no.
6342368
Duljina
1000
Boja
cink
US 3 K 110 FT
Item no.
6342370
Duljina
1100
Boja
cink
US 3 K 120 FT
Item no.
6342372
Duljina
1200
Boja
cink
