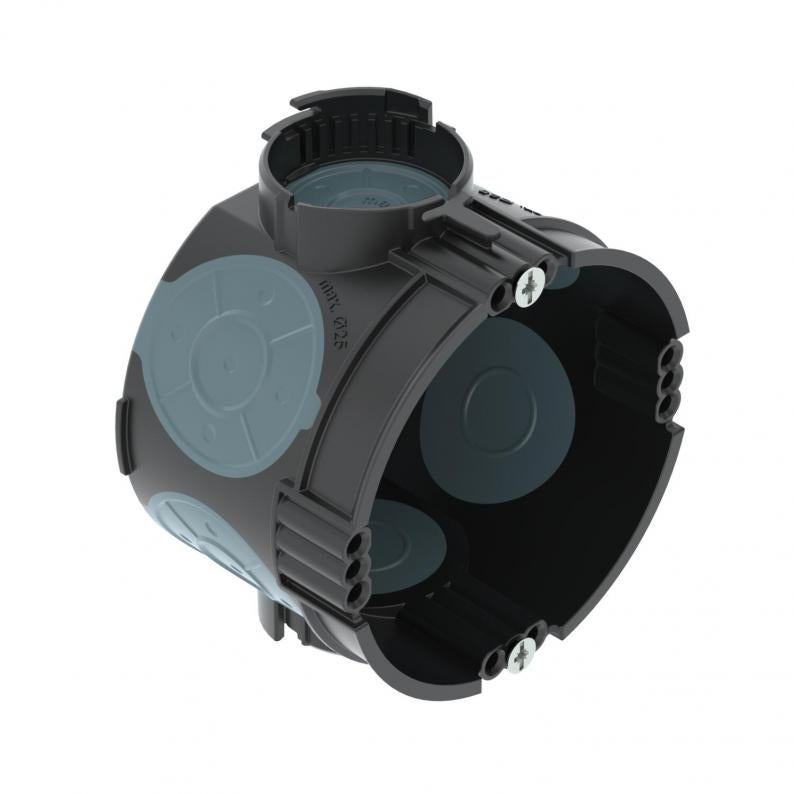

UP podžbukna ugradna kutija 46, s vijcima za uređaje, zrakonepropusna
Type UG 46-GS-L
|Item no. 2003707
|EAN 4012196715893
Item no. / Type
2003707 / UG 46-GS-L
Visina
46 mm
Promjer
60 mm
Broj ulaza
8
za promjere cijevi
20/25 mm
Smallest selling unit: 25 Komada
25Komada
Komada
Description
Podžbukna ugradna kutija sa zrakonepropusnim membranskim uvodnicama, za primjenu u ziđu s ugradbenom dubinom od najmanje 46 mm.
• 4 x 3 vijka
• 2 prethodno montirana vijka za uređaj
• Konektori s bajunetnom bravom koji se mogu spojiti s obje strane
• 4 kombinirane uvodnice cijevi Ø 20 i 25 mm
• 2 uvodnice do Ø 20 mm u spojnici
• 2 uvodnice do Ø 12 mm u podu
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
• 4 x 3 vijka
• 2 prethodno montirana vijka za uređaj
• Konektori s bajunetnom bravom koji se mogu spojiti s obje strane
• 4 kombinirane uvodnice cijevi Ø 20 i 25 mm
• 2 uvodnice do Ø 20 mm u spojnici
• 2 uvodnice do Ø 12 mm u podu
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
Technical data
Dimenzije
| Visina | 46 mm |
|---|
Tehnički podaci
| Vrsta uvoda | Kabel NYM, podatkovni kabeli i rebraste fleksibilne cijevi |
|---|---|
| otporno na udarce | ne |
| Promjer | 60 mm |
| bez halogena | da |
| Broj ulaza | 8 |
| Pričvršćivanje | Vijci |
| Uvođenje odostraga | da |
| Stupanj zaštite | IP30 |
| Vrsta provoda kućišta | Membrana |
| za promjere cijevi | 20/25 mm |
| S vijcima | da |
| Zrakonepropusno | da |
| Uz krilcima za pričvr. | ne |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćenje poklopca | Vijci |
| Sukladno ROHS-u | da |
| vatrootporan | prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 650°C |
| Uvodnice za cijevi Ø 20 mm | 2 |
| Kombinirane uvodnice Ø 20 / 25 mm | 4 |
| Dimenzija | Ø60mm, H46mm |
| Materijal | Polipropilen / termoplastični elastomer |
| Boja | crna / plavo-siva |
| Nazivni napon | 400 V |
| Serija proizvoda | Serija WIN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Udio recikliranog materijala | 80 % |
| CO2 otisak (GWP) od kolijevke do vrata | 0,072 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,072 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
