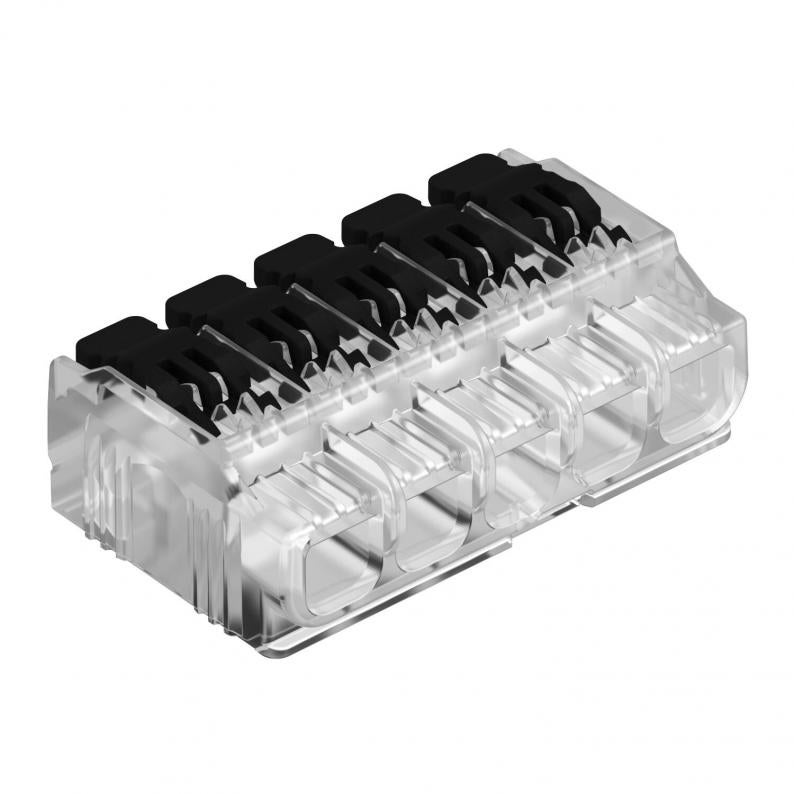

Univerzalna pričvrsna pločica s 5 priključnih mjesta
Type 61 HSK45
Item no. 2054425
EAN 4012197286767
Item no. / Type
2054425 / 61 HSK45
Smallest selling unit: 45 Komada
45Komada
Komada
Description
Ispitana prema HRN EN 60998
Bezvijčana stezaljka za spajanje električnih vodiča. Vodič po izboru može biti fleksibilan, višežičan ili krut.
Pri uporabi krutih vodiča, nije nužno otvarati polugu za otpuštanje. Vodič je moguće utaknuti izravno u stezaljku.
Kako biste izvukli vodič, jednostavno otvorite polugu za otpuštanje. Žice je na taj način moguće izvući bez poteškoća.
Nazivni presjek:
5 x 0,2 - 4 mm² višežični/ jednožični vodiči
Nazivni napon 450 V
Nazivna struja 32 A
Dužina skidanja izolacije: 11 - 12 mm
Ispitni otvor: za ispitivač (maks. Ø 2 mm) vrlo lako dostupno s gornje strane stezaljke
Maks. dozvoljena temperatura okoline sukladno HRN EN 60998: 85 C.
Bezvijčana stezaljka za spajanje električnih vodiča. Vodič po izboru može biti fleksibilan, višežičan ili krut.
Pri uporabi krutih vodiča, nije nužno otvarati polugu za otpuštanje. Vodič je moguće utaknuti izravno u stezaljku.
Kako biste izvukli vodič, jednostavno otvorite polugu za otpuštanje. Žice je na taj način moguće izvući bez poteškoća.
Nazivni presjek:
5 x 0,2 - 4 mm² višežični/ jednožični vodiči
Nazivni napon 450 V
Nazivna struja 32 A
Dužina skidanja izolacije: 11 - 12 mm
Ispitni otvor: za ispitivač (maks. Ø 2 mm) vrlo lako dostupno s gornje strane stezaljke
Maks. dozvoljena temperatura okoline sukladno HRN EN 60998: 85 C.
Tehnički podaci UL (USA)
Nazivni napon 600 V
Područje pritezanja AWG 24-12
Temeperatura okoline maks. 105 °C
Technical data
Dimenzije
| Duljina | 19,6 mm |
|---|---|
| Širina | 31,3 mm |
| Visina | 10,45 mm |
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Min. promjer kabla | 0,5 mm |
| Maks. promjer kabla | 2,3 mm |
| Nazivna struja | 32 A |
| Nazivni napon | 450 V |
| Izolacijski materijal | Termoplast |
| Prikladno za masivne vodiče | da |
| Prikladno za fleksibilne vodiče | da |
| Prikladno za višežične vodiče | da |
| prozirno | da |
| S pokretnom polugom | da |
| Min. presjek priključka, puni jednožilni vodič | 0,2 mm² |
| Maks. presjek priključka, puni jednožilni vodič | 4 mm² |
| Min. presjek priključka, višežilni vodič | 0,2 mm² |
| Maks. presjek priključka, višežilni vodič | 4 mm² |
| Min. nazivni presjek | 0,2 mm² |
| Maks. nazivni presjek | 4 mm² |
| Sukladno ROHS-u | da |
| Presjek | 5 x 0,2 - 4 mm² višežični/ jednožični vodiči mm² |
| Broj steznih mjesta | 5 |
| Temperaturno područje korištenja, min. | -5 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C |
| Dimenzija | 19,6x31,3x10,5 |
| Boja | prozirno |
| Serija proizvoda | HSK |
