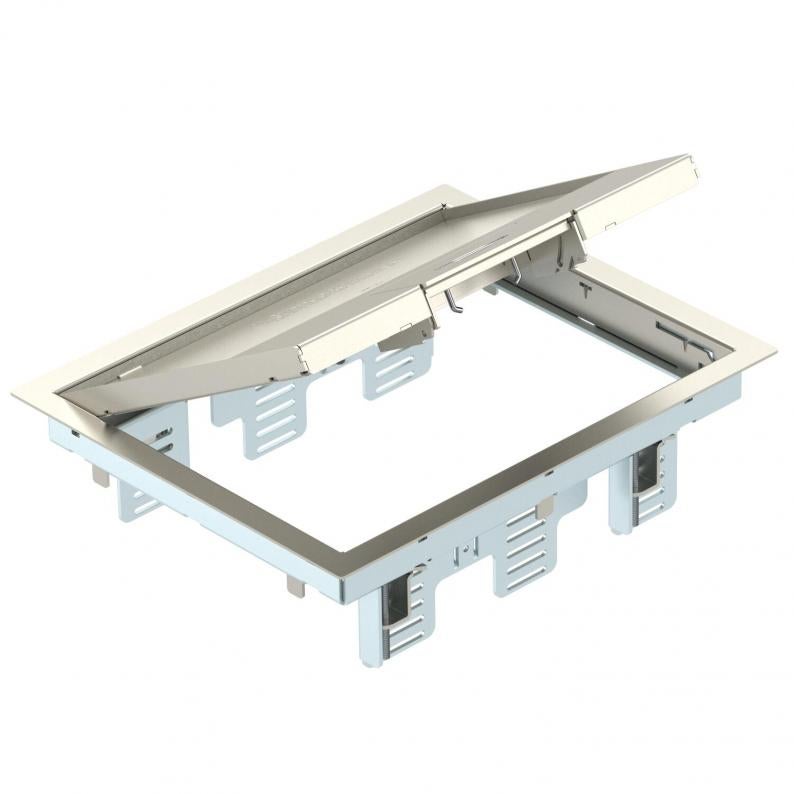

Ugradni okvir s poklopcem s ručicom GES6M-2
Type GES6M-2 10U
Item no. 7405299
EAN 4012196028733
Item no. / Type
7405299 / GES6M-2 10U
Debljina podne obloge
5 mm
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s poklopcem s ručicom, za ugradnju do 9 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT3, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Prihvatne ljestve za ugradne kutije su od pocinčanog lima. Debljina podne obloge podešena je na 5 mm, po potrebi se može podesiti na 10 mm.
Ugradni okvir s poklopcem s ručicom, 3-komorni, za ugradnju nosača MT4. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
Prihvatne ljestve za ugradne kutije su od pocinčanog lima. Debljina podne obloge podešena je na 5 mm, po potrebi se može podesiti na 10 mm.
Ugradni okvir s poklopcem s ručicom, 3-komorni, za ugradnju nosača MT4. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
Također se mogu instalirati 6 standardnih elektroelemenata.
Technical data

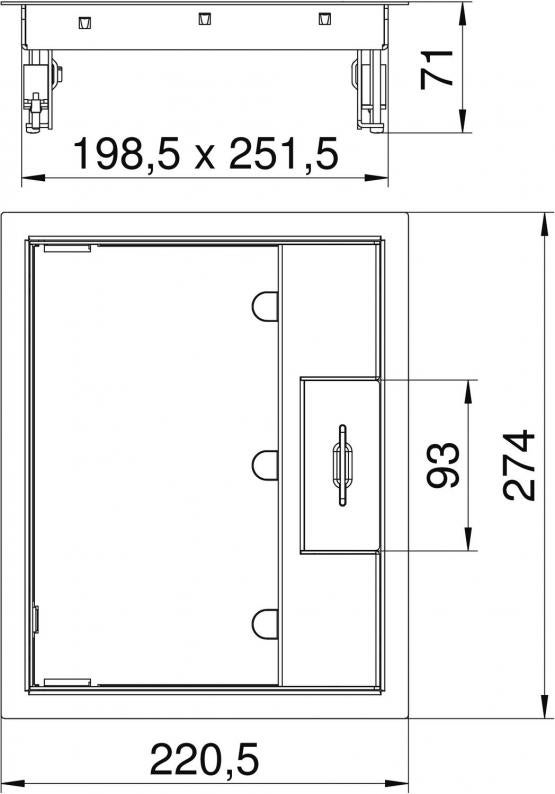

Dimenzije
| Duljina | 220,5 mm |
|---|---|
| Širina | 274 mm |
Tehnički podaci
| Min. visina poda | 78 mm |
|---|---|
| Debljina podne obloge | 5 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | ne |
| Broj ugradnih elemenata | 9 |
| Mogućnost ugradnje brtve | ne |
| Dužina ugradne mjere | 200 mm |
| Širina ugradne mjere | 253 mm |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Broj ugradnih kutija | 3 |
| Prikladno za mokro održavanje | ne |
| Dubina za ugradnju | 78 mm |
| Sa slobodnim prostorom za podnu oblogu | da |
| Zaštitni okvir za slobodan prostor za podnu oblogu | da |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK10 |
| Tip ugradnog sustava | MT3 / GB2 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 6 |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 5000 N |
| Izvedba | pravokutno |
| Mehanizam za otvaranje | Ručica |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 3 mm |
| Područje zatezanja D maks. | 61 mm |
| Dimenzija | 274x221x70 |
| Materijal | Nehrđajući čelik 1.4301 |
| Debljina podne obloge maks. | 10 mm |
| Serija proizvoda | GES |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 18,9807 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 18,9807 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
