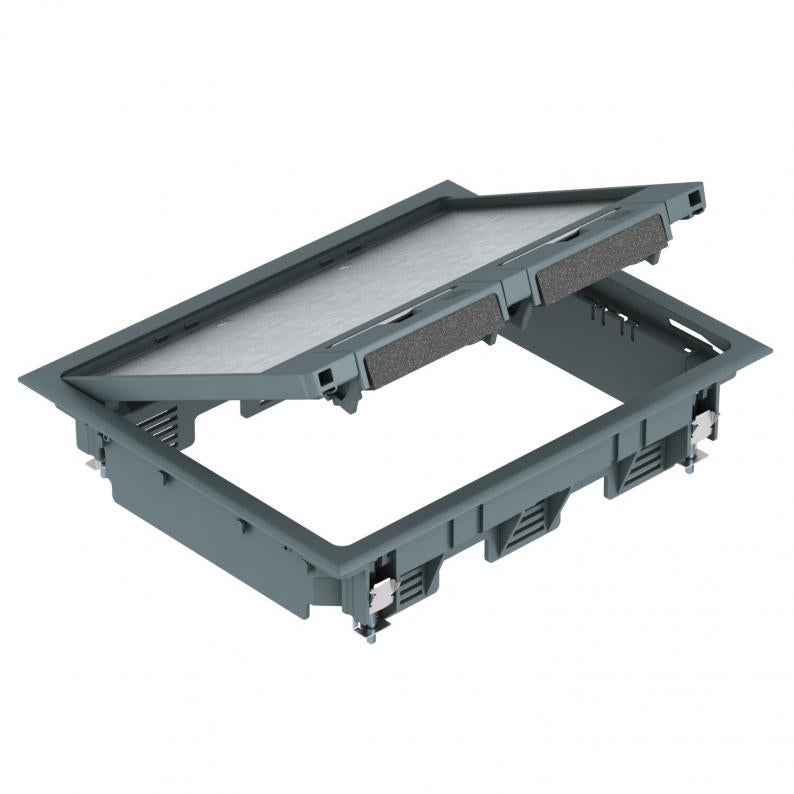

Ugradni okvir s poklopcem s ručicom GES6
Type GES6 U 7011
|Item no. 7405308
|EAN 4012195103080
Item no. / Type
Debljina podne obloge
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s poklopcem i ručicom, za ugradnju 9 pojedinačna elektroelementa Modul 45 u 3 univerzalna nosača UT3, primjena u sustavima podnih kanala u zatvorenom prostoru.
Ugradni okvir s poklopcem s ručicom, 3-komorni, za ugradnju nosača MT4. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
Ugradni okvir s poklopcem s ručicom, 3-komorni, za ugradnju nosača MT4. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
Za montažu u dvostrukom podu potrebno je naručiti posebne pričvrsne kutnike.
Također se mogu instalirati 6 standardnih elektroelemenata.
Technical data
Tehnički podaci
| Min. visina poda | 73 mm |
|---|---|
| Debljina podne obloge | 5 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | ne |
| Broj ugradnih elemenata | 9 |
| Mogućnost ugradnje brtve | ne |
| Dužina ugradne mjere | 199 mm |
| Širina ugradne mjere | 252 mm |
| Dužina vanjske mjere | 220 mm |
| Širina vanjska mjera | 273 mm |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Broj ugradnih kutija | 3 |
| Prikladno za mokro održavanje | ne |
| Dubina za ugradnju | 73 mm |
| Sa slobodnim prostorom za podnu oblogu | da |
| Zaštitni okvir za slobodan prostor za podnu oblogu | da |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK08 |
| Tip ugradnog sustava | MT3 / GB2 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 6 |
| Odobrenja | VDE |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 2500 N |
| Vertikalno opterećenje, velika površina | do 3000 N |
| Izvedba | pravokutno |
| Mehanizam za otvaranje | Ručica |
| Sukladno ROHS-u | izuzeti |
| Područje zatezanja D min. | 9 mm |
| Područje zatezanja D maks. | 31 mm |
| Dimenzija | 273x220x61 |
| Materijal | Poliamid |
| Boja | sivo; RAL 7011 |
| Serija proizvoda | GES |
Dimenzije
| Mjera h | 73 mm |
|---|
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 1,7847 kg CO2e / 1 Komad |
|---|
