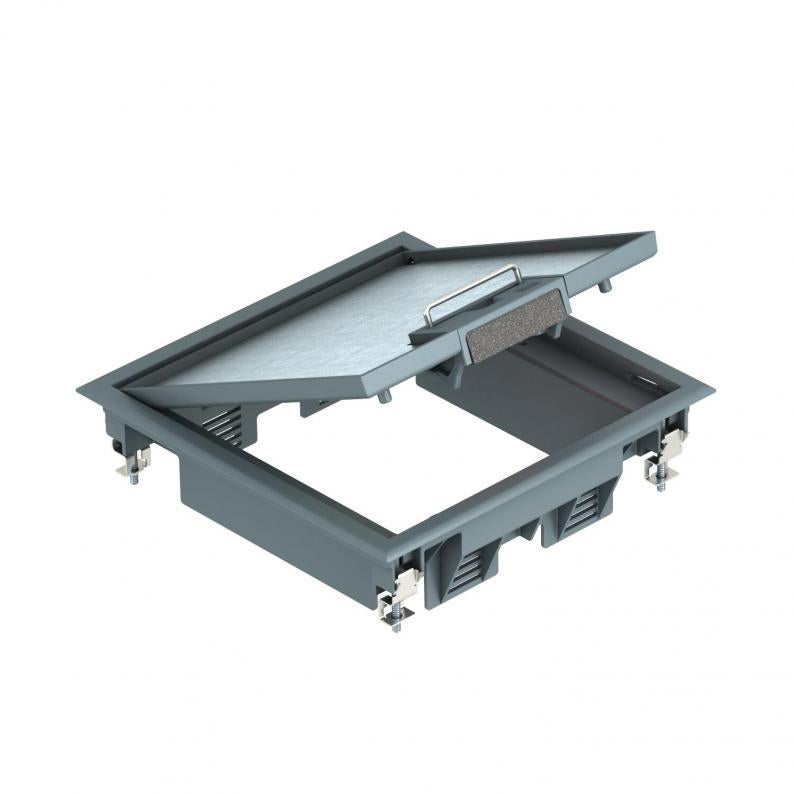

Ugradni okvir s poklopcem s ručicom GES4
Type GES4 U 7011
Item no. 7405196
EAN 4012195102588
Item no. / Type
Debljina podne obloge
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s poklopcem s ručicom, za ugradnju do 6 pojedinačnih elektroelemenata Modul 45 u 2 univerzalna nosača UT3, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Ugradni okvir s poklopcem s ručicom, 2-komore za ugradnju nosača MT4. Mogu se instalirati 2 pokrovne pločice u izvedbi APMT2.
Ugradni okvir s poklopcem s ručicom, 2-komore za ugradnju nosača MT4. Mogu se instalirati 2 pokrovne pločice u izvedbi APMT2.
Također se mogu instalirati 4 standardna elektroelementa.
Technical data

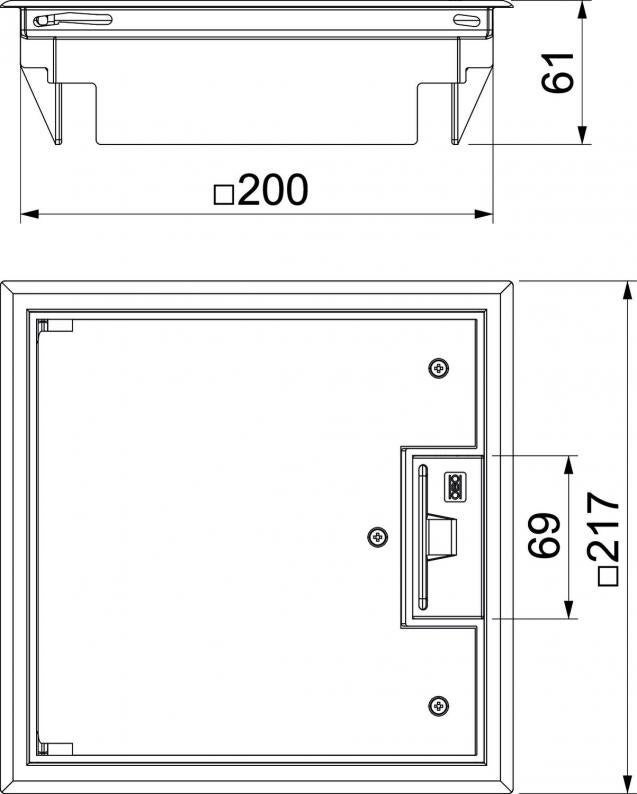

Dimenzije
| Duljina | 217 mm |
|---|---|
| Širina | 217 mm |
| Mjera h | 73 mm |
Tehnički podaci
| Min. visina poda | 72 mm |
|---|---|
| Debljina podne obloge | 5 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | ne |
| Broj ugradnih elemenata | 6 |
| Mogućnost ugradnje brtve | ne |
| Dužina ugradne mjere | 200 mm |
| Širina ugradne mjere | 200 mm |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Broj ugradnih kutija | 2 |
| Prikladno za mokro održavanje | ne |
| Dubina za ugradnju | 73 mm |
| Sa slobodnim prostorom za podnu oblogu | da |
| Zaštitni okvir za slobodan prostor za podnu oblogu | da |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK08 |
| Tip ugradnog sustava | MT3 / GB2 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 4 |
| Odobrenja | VDE |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 2000 N |
| Vertikalno opterećenje, velika površina | do 3000 N |
| Izvedba | kvadratno |
| Mehanizam za otvaranje | Ručica |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 9 mm |
| Područje zatezanja D maks. | 32 mm |
| Dimenzija | 217x217x61 |
| Materijal | Poliamid |
| Boja | sivo; RAL 7011 |
| Serija proizvoda | GES |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 1,7939 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,7939 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
