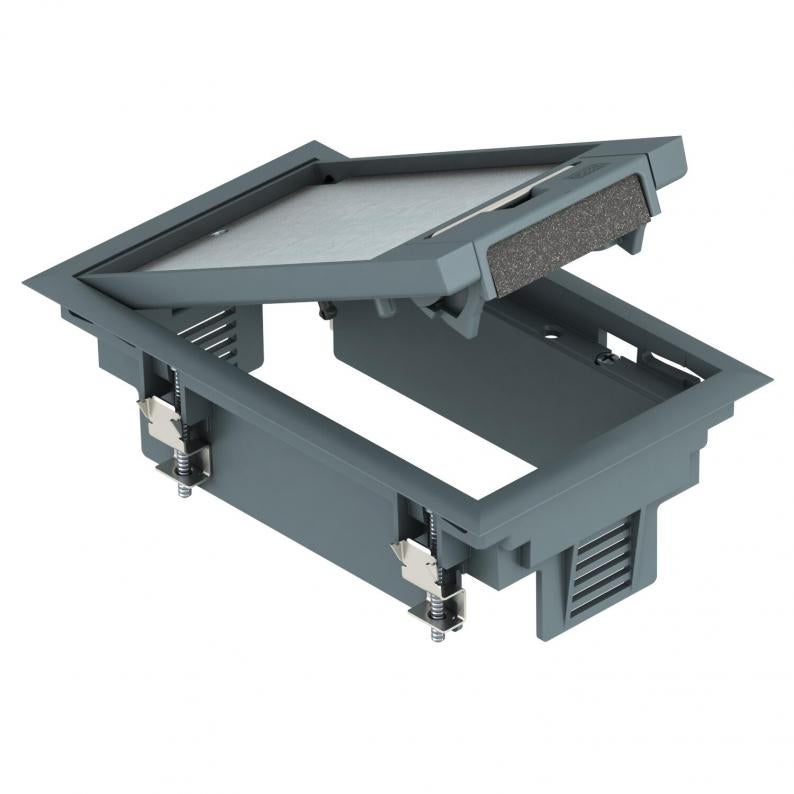

Ugradni okvir s poklopcem s ručicom GES2
Type GES2 U 7011
|Item no. 7405116
|EAN 4012195102182
Item no. / Type
Debljina podne obloge
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s poklopcem i ručicom, za ugradnju 3 pojedinačna elektroelementa Modul 45 u univerzalnom nosaču UT3, primjena u sustavima podnih kanala u zatvorenom prostoru.
Ugradni okvir s poklopcem i ručicom, jednostruki, za ugradnju nosača MT2.
Ugradni okvir s poklopcem i ručicom, jednostruki, za ugradnju nosača MT2.
Mogućnost ugradnje 4 standardna elektroelementa.
Technical data
Tehnički podaci
| Izrez | 180x105 mm |
|---|---|
| Min. visina poda | 73 mm |
| Debljina podne obloge | 5 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | ne |
| Broj ugradnih elemenata | 3 |
| Mogućnost ugradnje brtve | ne |
| Dužina vanjske mjere | 194 mm |
| Širina vanjska mjera | 118 mm |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | ne |
| Prikladno za ugradnju u dvostruki pod | ne |
| Održavanje poda | suho |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Broj ugradnih kutija | 1 |
| Prikladno za mokro održavanje | ne |
| Dubina za ugradnju | 73 mm |
| Sa slobodnim prostorom za podnu oblogu | da |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK08 |
| Prikladno za vanjsku primjenu | ne |
| Tip ugradnog sustava | UT3 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 2 |
| Odobrenja | VDE |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 3000 N |
| Izvedba | pravokutno |
| Mehanizam za otvaranje | Ručica |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 7 mm |
| Područje zatezanja D maks. | 29 mm |
| Dimenzija | 192x118x70 |
| Materijal | Poliamid |
| Boja | sivo; RAL 7011 |
| Serija proizvoda | GES |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 1,2466 kg CO2e / 1 Komad |
|---|
