Ugradni okvir s poklopcem GRAF9 za mokro održavanje, univerzalni

Type GRAF9-2 U 9011

Item no. 7405750

EAN 4012195866992

Podatkovni list (PDF)

RoHS Izjava o sukladnosti (PDF)

REACH Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

7405750 / GRAF9-2 U 9011

Nazivna veličina za ugradbene elemente

Boja

grafitno crna; RAL 9011

Smallest selling unit: 1 Komada

Komada

Description

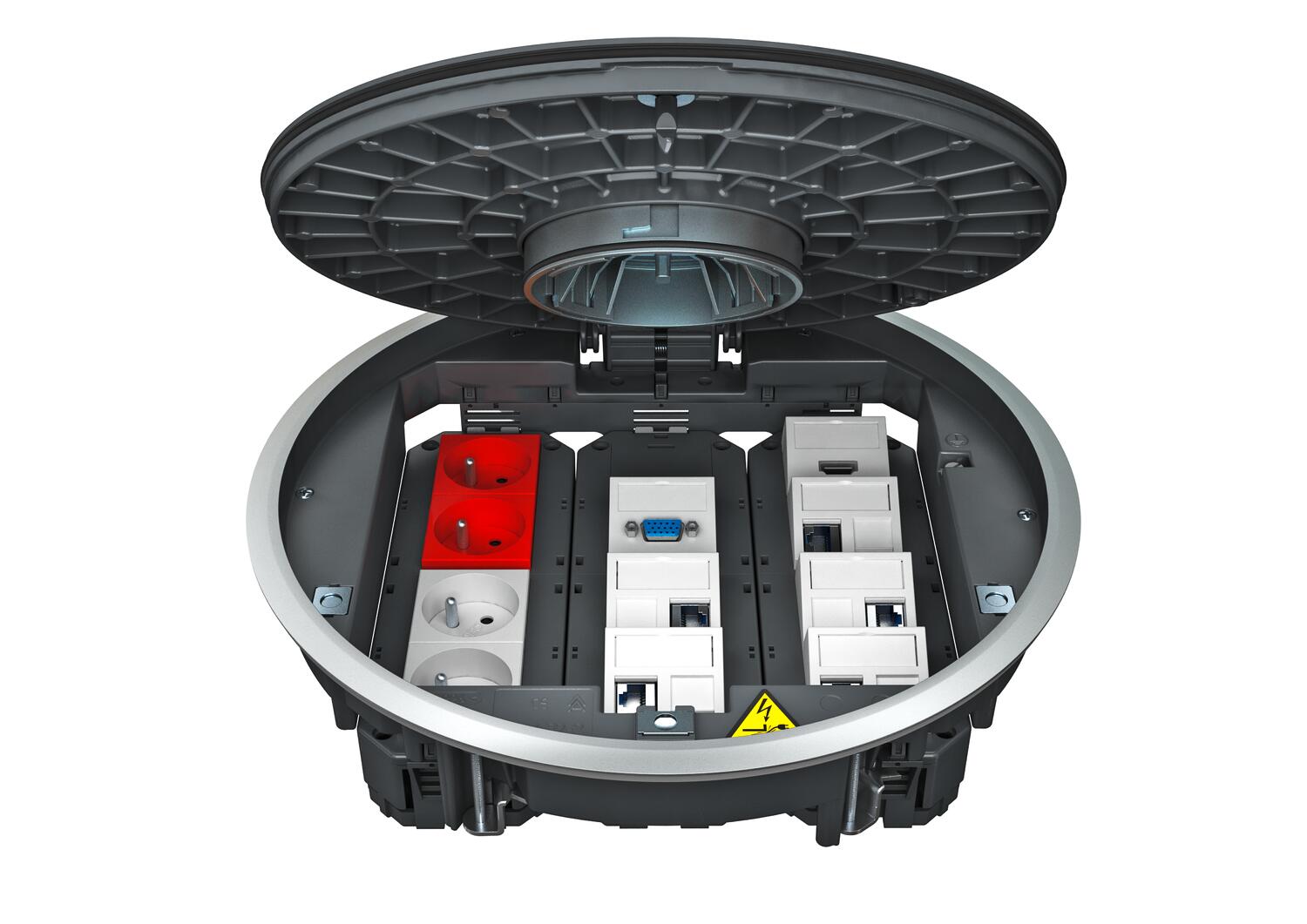

Ugradni okvir s tubusom za mokro održavane podove, za ugradnju do 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, primjena u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Ugradni okvir s tubusom za podove koji se mokro održavaju, 3-struki, za ugradnju nosača MT9. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT5

Također se može instalirati 9 standardnih elektroelemenata 50.

Technical data

Tehnički podaci

Min. visina poda	80 mm
Prikladno za podni kanal u razini glazure	da
Prikladno za zatvoreni podni kanal u razini glazure	da
Broj ugradnih elemenata	12
Mogućnost ugradnje brtve	da
Promjer ugradnje	305
Prikladno za podzemni kanal	da
Prikladno za ugradnju u šuplji pod	da
Prikladno za ugradnju u dvostruki pod	da
Održavanje poda	mokro
Okvirna izvedba	Zaštitni okvir za tepih
Broj ugradnih kutija	3
Prikladno za mokro održavanje	da
Dubina za ugradnju	80 mm
Vanjski promjer	325 mm
Sa slobodnim prostorom za podnu oblogu	ne
Zaštitni okvir za slobodan prostor za podnu oblogu	da
Izvedba izlaza za kabele	Potopni tubus
Stupanj zaštite IK-kod	IK10
Tip ugradnog sustava	UT4
Teška robusna izvedba	da
Nazivna veličina za ugradbene elemente	R9
Odobrenja	VDE
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP45
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 10 000 N
Izvedba	okruglo
Mehanizam za otvaranje	Zasun
Sukladno ROHS-u	da
Područje zatezanja D min.	4 mm
Područje zatezanja D maks.	73 mm
Dimenzija	Ø325x74
Materijal	Lijevani aluminij
Boja	grafitno crna; RAL 9011
Serija proizvoda	GRAF

Environmental Data

Pakiranje u potpunosti od recikliranog kartona	da
Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	3,9255 kg CO2e / 1 Komad
