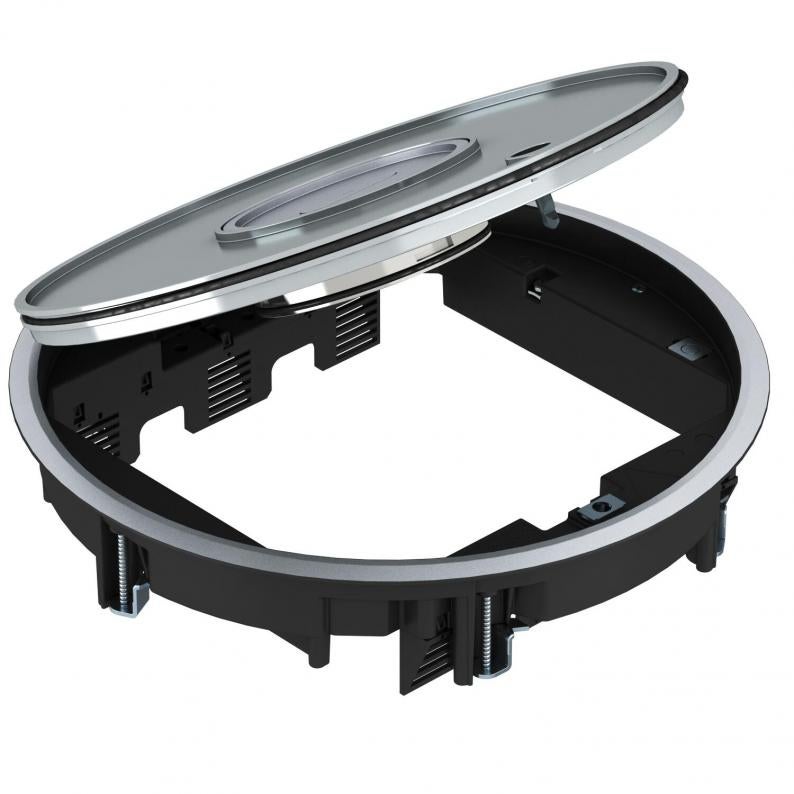

Ugradni okvir GRAF9-2 BA3, mokro čišćenje s upuštenjem za podnu oblogu
Type GRAF9-2 BA3
Item no. 7405743
EAN 4012196581634
Item no. / Type
7405743 / GRAF9-2 BA3
Debljina podne obloge
3 mm
Nazivna veličina za ugradbene elemente
R9
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Ugradni okvir s tubusom za mokro održavane podove, za ugradnju do 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, primjena u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Ugradna jedinica s tubusom za mokro održavane podove, 3-struka, za ugradnju montažnog nosača MT9. Mogu se ugraditi 3 pokrovne pločice tipa APMT5. Primjena u kanalskim sustavima i sistemskim podovima u unutarnjem prostoru.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Ugradna jedinica s tubusom za mokro održavane podove, 3-struka, za ugradnju montažnog nosača MT9. Mogu se ugraditi 3 pokrovne pločice tipa APMT5. Primjena u kanalskim sustavima i sistemskim podovima u unutarnjem prostoru.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Također se može instalirati 9 standardnih elektroelemenata 50.
Technical data
Tehnički podaci
| Min. visina poda | 80 mm |
|---|---|
| Debljina podne obloge | 3 mm |
| Prikladno za podni kanal u razini glazure | da |
| Prikladno za zatvoreni podni kanal u razini glazure | da |
| Broj ugradnih elemenata | 12 |
| Mogućnost ugradnje brtve | da |
| Promjer ugradnje | 305 |
| Prikladno za podzemni kanal | da |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | mokro |
| Okvirna izvedba | Zaštitni okvir za tepih |
| Broj ugradnih kutija | 3 |
| Prikladno za mokro održavanje | da |
| Vanjski promjer | 325 mm |
| Sa slobodnim prostorom za podnu oblogu | da |
| Zaštitni okvir za slobodan prostor za podnu oblogu | da |
| Izvedba izlaza za kabele | Potopni tubus |
| Stupanj zaštite IK-kod | IK10 |
| Tip ugradnog sustava | UT4 |
| Teška robusna izvedba | da |
| Nazivna veličina za ugradbene elemente | R9 |
| Odobrenja | VDE |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP45 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 10 000 N |
| Izvedba | okruglo |
| Mehanizam za otvaranje | Zasun |
| Sukladno ROHS-u | izuzeti |
| Područje zatezanja D min. | 4 mm |
| Područje zatezanja D maks. | 73 mm |

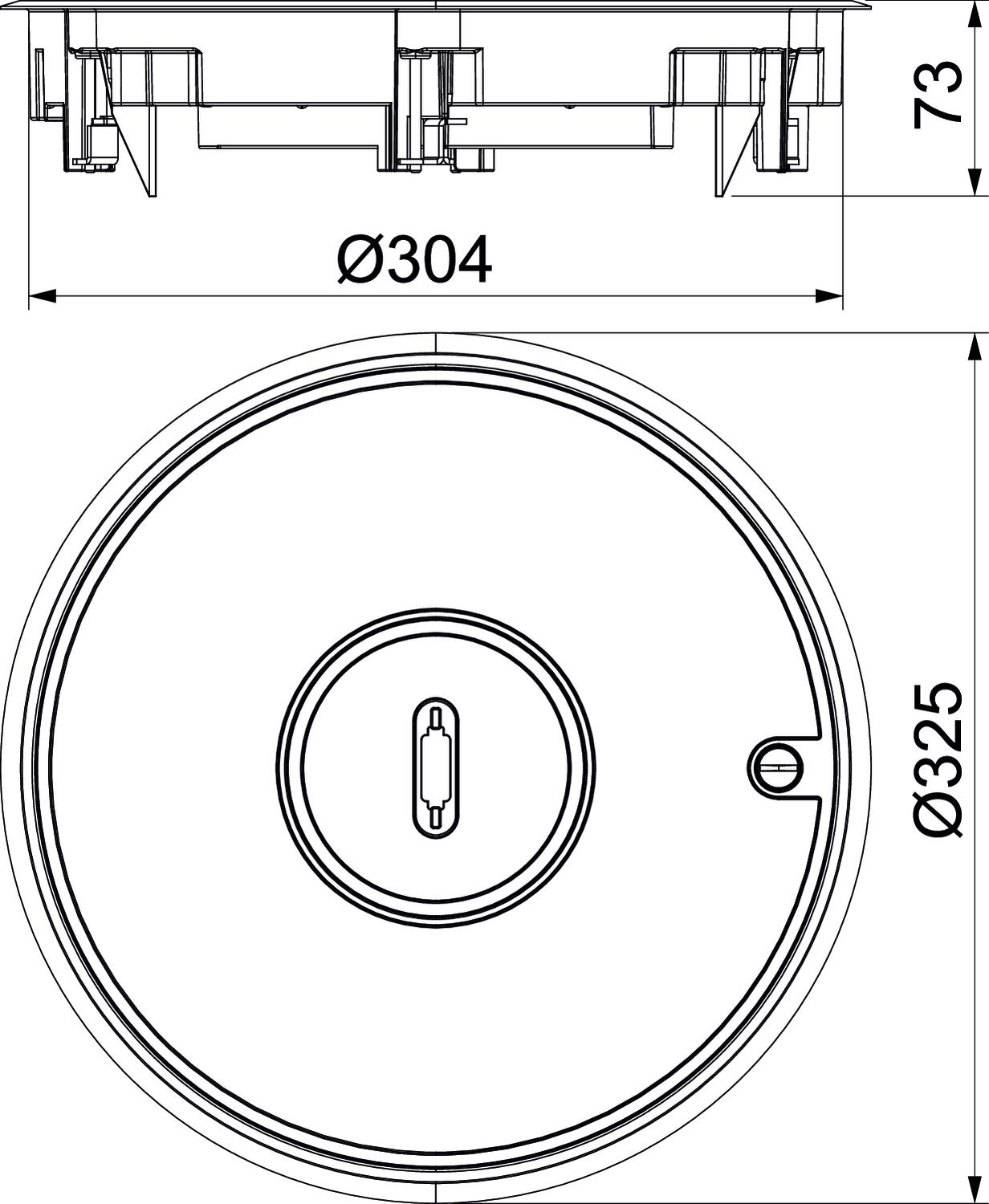

| Dimenzija | Ø325x73 |
| Materijal | Lijevani aluminij |
| Serija proizvoda | GRAF |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 4,2742 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 4,2742 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
